Satanlagenmodernisierung (Raus aus der Steinzeit)

Ungelesener Beitragvon Sir John » 29. Dezember 2019 01:32

Hallo erstmal,

ich lese schon seit einem Jahr hier im Forum mit. Nun habe ich auch mal ein paar Fragen.
Vor 1 1/2 Jahren habe ich meine Satschüssel an einen neuen Standort verlegt und so lange ist meine Satanlage ein Provisorium. In einem früheren Abstellraum habe ich mir mittlerweile einen Mediaraum eingerichtet. Nun soll die ganze Anlage langsam modernisiert und in einen ordentlichen Zustand versetzt werden.

bisheriger Stand

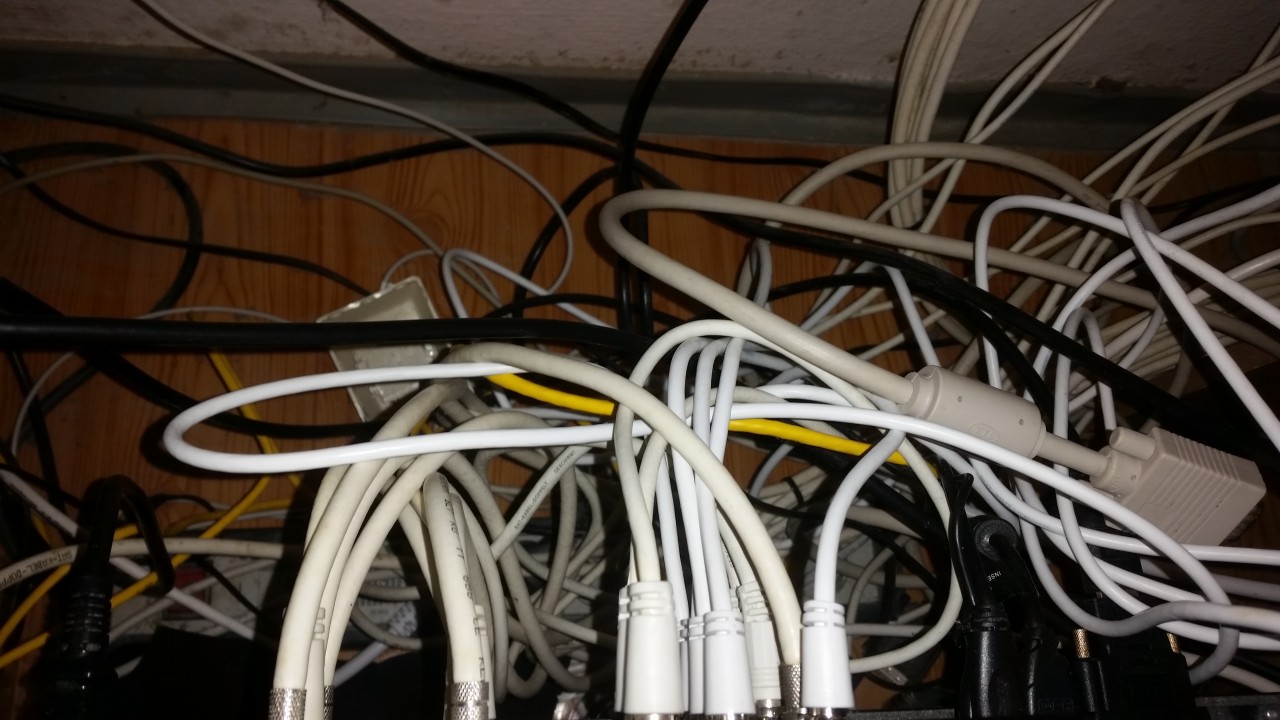

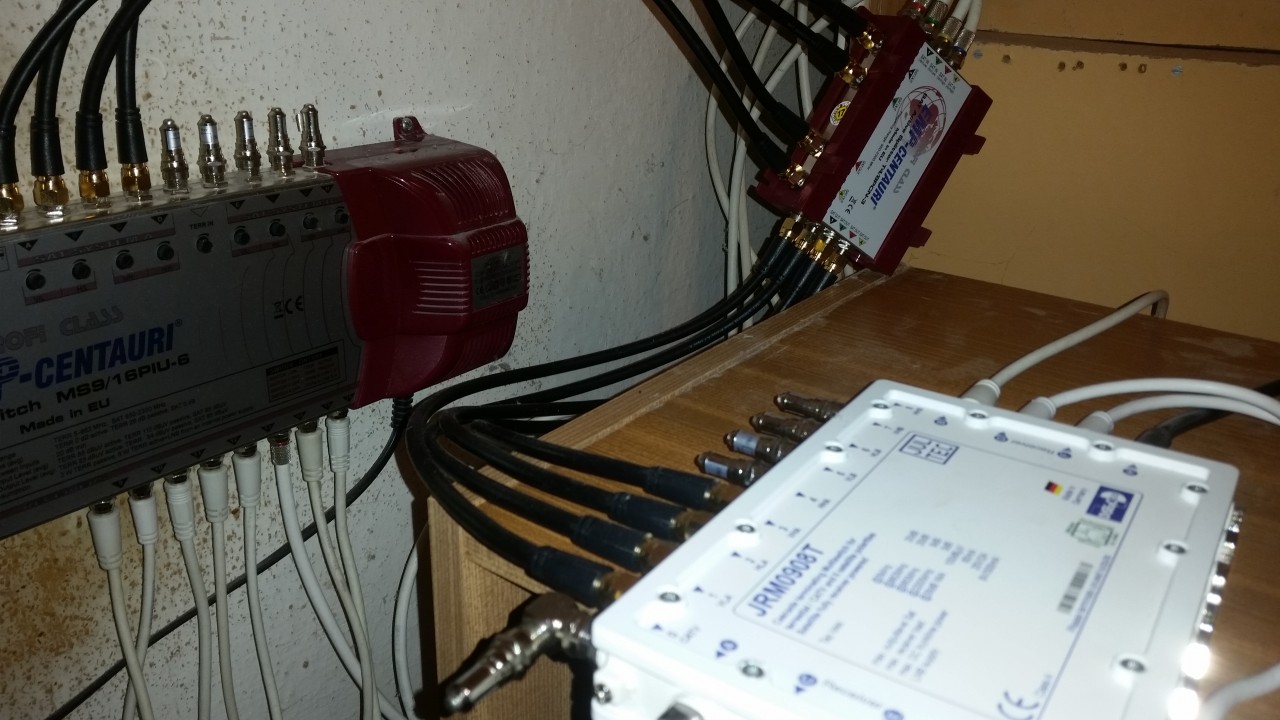

Zur Zeit habe ich noch in etwa die Anlage wie auf den Gruselfotos zu sehen.





Kabel vom LNC zur Verteilung lose verlegt und natürlich nicht UV-beständig. Ein EMP-Centauri-Verteiler splittet das Astra-Signal auf zwei Multischalter, einen EMP-Centauri 9/16 und, da der vorgesehene Schwaiger 9/8 nach 10 Jahren Auszeit nicht mehr zur Mitarbeit bereit war, einen Jultec 9/8. Auf der Suche nach einem hochwertigen Multischalter bin ich dabei dann zufällig auf diesen Shop samt tollen Forum gestoßen.

An den Multischaltern hingen ursprünglich

    eine Digital Devices Cine S2 V6.5 mit CI-Modul
    zwei Digital Devices DuoFlex S2,
    drei TBS 6905,
    eine TBS-6522,
    ein Samsung Twintuner-TV,
    zwei Einzeltuner-TVs.

Einiges davon war einfach nur zum Ausprobieren und Rumspielen mal angeschlossen. So kam ich nach alter Väter Sitte auf 24 Anschlüsse in Sternverteilung.

Zwar habe ich beruflich früher selber Satanlagen aufgebaut, allerdings in tiefsten Analogzeiten, maximal mit 2/4 Multischaltern und Analoger Einkabellösung etc. Auf dem Niveau war zwecks beruflicher Neuorientierungdann auch lange Zeit mein Kenntnisstand geblieben. Ich wusste gerade mal in der Zwischenzeit, das es neben den "Superfirmen" Spaun und Kathrein auch noch eine neue Firma namens Jultec gab. Warum die allerdings so gelobt wurde habe ich erst durch das Forum erfahren.
Dadurch angeregt habe ich mich dann mal mit den "Errungenschaften der letzten 20 Jahre" beschäftigt und festgestellt das es doch allerhand neue Möglichkeiten gibt.

Im Augenblick hängt an den Multischaltern

    eine Digital Devices Cine S2 V6.5 mit CI-Modul
    eine TBS 6909X,
    zwei TBS 6905,
    ein Samsung Twintuner-TV,
    zwei Einzeltuner-TVs.

Planung

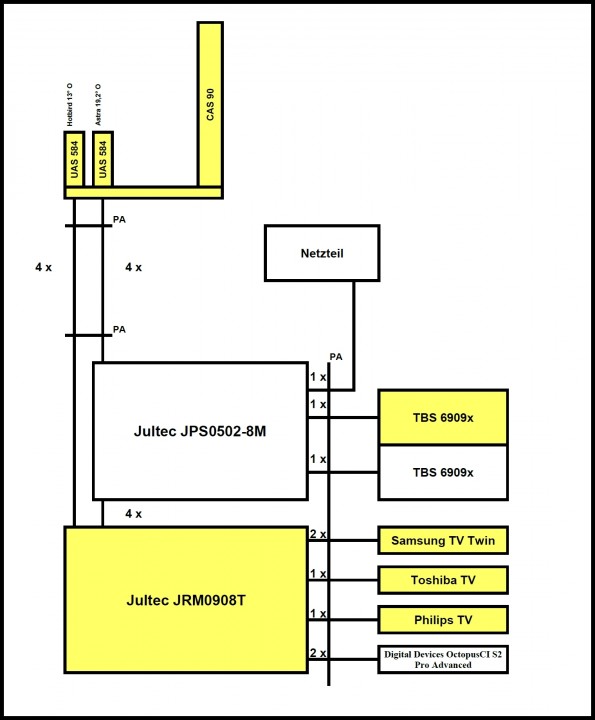

So habe ich in den letzten Monaten meine Anlage neu geplant.



Gelbe Bestandteile sind schon vorhanden.

Meine Frage ist allgemein, ob es da irgendwelche Probleme geben könnte.

Bei der Verteilung geht es in erster Linie um Astra 19,2°. Hotbird 13.0° spielt nur eine Nebenrolle, war einfach zu Analogzeiten da und als die UWS 78 nacheinander den Dienst quitierten, habe ich einfach ohne viel Nachdenken zwei neue LNCs montiert, zumal sowieso die Montageschiene vorhanden war. Die JPS 0502-8M gibt es ja ausserdem auch noch in schönem Weiss.

Wobei eine JPS 0902-8M aber auch noch nicht aus dem Rennen ist.

Die beiden TBS 6909x können laut TBS in einem Rechner mit DVBViewer betrieben werden, sie müssen nur alleine im Rechner stecken bei der Umstellung auf Einkabelbetrieb. Die Karten beherschen Unikabel 1 und müssten eigentlich funktionieren. Will aber erstmal probieren ob die vorhandene Karte störungsfrei arbeitet. Am normalen Multischalter macht die Karte ein bischen Ärger.
Alternativen wären die DD Max SX8 (4/8) oder DD Max SX8 (4/8) Basic.

Der Rest wird dann per Legacy angeschlossen. die Kabel liegen ja bereits.

Die DD OctopusCI S2 Pro Advanced steht auch noch nicht fest, eventuell bleibt auch die DD Cine S2 V6.5 mit CI-Modul und 12 cm Kabel. Macht aber keinen Unterschied beim Anschluss.

Die TVs sind ja wohl auch unproblematisch.

Eine Frage gibt es noch bei den LNCs. Passen PPC EX6-51WSNT Aqua-Tight oder Cabelcon F-56-CX3 7.0 QM samt UV-stabilem Kabel in die UAS 584. Die Stecker sind ja relativ lang, das Kabel starr und In den LNCs geht es ja leider recht eng zu.

MfG Sven



Benutzeravatar
techno-com
Site Admin
Beiträge: 19800
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 413 Mal
Danksagung erhalten: 479 Mal
Kontaktdaten:

Re: Satanlagenmodernisierung (Raus aus der Steinzeit)

Ungelesener Beitragvon techno-com » 29. Dezember 2019 13:37

Sir John hat geschrieben:Hallo erstmal,

Hallo und herlich-willkommen jetzt dann auch schreibend und selbst richtig planend :1111

Sir John hat geschrieben:Planung

So habe ich in den letzten Monaten meine Anlage neu geplant.


Ja, das ist sinnig alles ....
Hinweis dazu: den JPS und den JRM können die dirkt auch durchkaskadieren über die Jultec JFQ1 Quick-Stecker.
Weiterhin darf der Netzteil Anschluss für den JPS-Schalter nicht über den Erdungsblock mit laufen, das Netzteil wird direkt an den JPS angeschlossen (in ihrem Bild läuft das Netzteil-Kabel über den Erdungsblock).

Sir John hat geschrieben:Meine Frage ist allgemein, ob es da irgendwelche Probleme geben könnte.

Nein, sehe ich da nicht.

Sir John hat geschrieben:Bei der Verteilung geht es in erster Linie um Astra 19,2°. Hotbird 13.0° spielt nur eine Nebenrolle, war einfach zu Analogzeiten da und als die UWS 78 nacheinander den Dienst quitierten, habe ich einfach ohne viel Nachdenken zwei neue LNCs montiert, zumal sowieso die Montageschiene vorhanden war.

Ist die Frage ob die alten Breitband-LNBs defekt sind oder nur die UWS78 Umsetzer. Im Fall das die alten LNBs noch gehen würden könnte man den JPS-Schalter per Jultec a²CSS-Technologie umprogrammieren auf diese LNBs und dann würde ein JPS05er Schalter für 2 Satelliten ausreichen ! ABER, HINWEIS !!!! Dann geht KEIN Legacy mehr, auch der JRM-Schalter würde nicht mehr gehen. Das wäre nur dann also sinnvoll wenn man alles komplett auf Unicable-taugliche Receiver/Empfäger umstellen könnte und dann wäre natürilch sicherlich ein JRS0502 Schalter (mit 2 Ausgängen) auch zu klein für die komplette Anlage. Daher sehen sie das nur als Hinweis bzw. soll das mal jemand zu Gute kommen mit dem Hinweis der das später für seine Planungen liest und so entsprechend umsetzen/-bauen könnte.

Sir John hat geschrieben:Eine Frage gibt es noch bei den LNCs. Passen PPC EX6-51WSNT Aqua-Tight oder Cabelcon F-56-CX3 7.0 QM samt UV-stabilem Kabel in die UAS 584. Die Stecker sind ja relativ lang, das Kabel starr und In den LNCs geht es ja leider recht eng zu.

Die Aqua-Tight Stecker brauchen sie bei Kathrein-LNBs nicht ! Die sind ja eh super gut isoliert gegen Feuchtigkeit. Hier reichen Standard Cabelcon Self-Install Stecker sicher aus. Wenn sie unbedingt auf die AQ-Stecker (oder auch andere Kompressionsstecker wie z.B. die Cabelcon QM-Stecker die mit einfacherem Werkzeug zu installieren wären) setzen möchten müsste ich am Montag mal ein Kathrein-LNB im Geschäft auspacken und das selbst mal probieren/testen.

Sir John hat geschrieben:Die JPS 0502-8M gibt es ja ausserdem auch noch in schönem Weiss

Da finde ich aber die neuen Gehäuse viel schöner und vor allem stabiler. Aber richtig, die Gehäuse-Serie der auch der JPS0502-x bzw. JRS0502-x bzw. auch die JPS0501er Serie angehört ist immer noch im "alten weiß".

Sir John hat geschrieben:Ich wusste gerade mal in der Zwischenzeit, das es neben den "Superfirmen" Spaun und Kathrein auch noch eine neue Firma namens Jultec gab. Warum die allerdings so gelobt wurde habe ich erst durch das Forum erfahren.

Spaun:
Multischalter-Experte Spaun electronic ist insolvent
Kathrein:
https://www.kathrein.com/de/produkte/
schauen sie da mal oben rechts was da jetzt steht - "Ericsson" :1128
https://www.ovb-online.de/weltspiegel/wirtschaft/regionales/kathrein-rosenheim-ende-einer-aera-ericsson-13058448.html
Was wir unter Kathrein mal kannten in der Sat-Sparte ist jetzt https://www.kathrein-ds.com/
Jultec:
Jultec - Wir kaufen nicht wie viele Wettbewerber "die Katze im Sack" aus OEM-Quellen und kleben unseren Namen drauf
Fast alle Kabelnetzbetreiber und Großbauten-Ausrichter setzen Jultec mittlerweile ein.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Sir John
Neuling
Beiträge: 5
Registriert: 20. Januar 2019 21:59

Re: Satanlagenmodernisierung (Raus aus der Steinzeit)

Ungelesener Beitragvon Sir John » 30. Dezember 2019 02:41

Hallo,

danke für die Antwort.

Das direkte Kaskadieren sollte in jedem Fall erfolgen. Hatte es aber nicht explizit reingeschrieben, da die Verwendung der Quick-Stecker für mich logisch ist.

Die Frage nach dem Netzteilanschluss ist auch geklärt, obwohl ich glatt vergessen hatte danach zu fragen. Hellgesehen???

Die alten Breitband-LNCs habe ich noch, defekt waren beide UWS78, da ich mir aber die Legacy-Option offenhalten wollte, kamen die LNCs nicht mehr in Frage. Mit der Legacy-Verteilung habe ich auch nur 2 Kabel mehr gegenüber Einkabel. Ausserdem sind die LNCs in den 90ern produziert worden also recht betagt und ich hatte auch schon ein defektes LNC.

Die PPC EX6-51WSNT Aqua-Tight-Stecker hatte ich deshalb im Visier, weil im Shop das Hirschmann KOKA 799 B als 4x5m mit diesen Steckern angeboten wird, so ging ich davon aus das die Stecker auf PE-Kabeln gut zu montieren sind. Das selbe gilt für die Cabelcon F-56-CX3 7.0 QM-Stecker wo das mit den PE-Kabeln extra betont wurde. Habe aber gerade nochmal das Angebot angeschaut . Da stehen unten bei passenden Steckern auch die Cabelcon CC F-56 5.1 W-Stecker dabei. Wenn die Cabelcon CC F-56 5.1 W-Stecker halbwegs zu montieren sind kann ich natürlich die verwenden. Ich hatte halt irgendwo in einem Beitrag gelesen das die SelfInstall-Stecker mit PE-Kabeln eine rechte Plagerei sind.

Bei den "Kästle" überlege ich noch ob JPS0902-8M oder JPS0502-8M.

Bei den Superfirmen habe ich ja Gänsefüsschen gewählt. Ich habe in den frühen 90ern in einer Firma in Bayern gearbeitet und da gab es nur Amstrad-Anlagen die mit dem schönen Lochblech-Reflektor (billig) oder Kathrein-Anlagen (Qualität) (Technisat war ein Unwort keine Firma). Und so war ich halt auf Kathrein geprägt. Daher auch die Schüssel samt LNCs, wobei deren Qualität ja auch einfach gut ist. Bei Zukaufteilen sah es schon damals anders aus . Bei der allerersten Anlage mit 2/4-Multischalter funktionierten 3 Fremd-Receiver problemlos nur der Kathrein-Receiver wollte absolut nicht. Weiss aber nicht mehr welche Ausrede ich dafür hatte. :1110 .

MfG Sven

Benutzeravatar
techno-com
Site Admin
Beiträge: 19800
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 413 Mal
Danksagung erhalten: 479 Mal
Kontaktdaten:

Re: Satanlagenmodernisierung (Raus aus der Steinzeit)

Ungelesener Beitragvon techno-com » 30. Dezember 2019 10:40

Sir John hat geschrieben:Hallo,

Hallo zurück :1119

Sir John hat geschrieben:danke für die Antwort.

:1111

Sir John hat geschrieben:Das direkte Kaskadieren sollte in jedem Fall erfolgen. Hatte es aber nicht explizit reingeschrieben, da die Verwendung der Quick-Stecker für mich logisch ist.

Lieber einmal etwas zuviel geschrieben/erklärt als einmal zu wenig :1112 Den das ist nicht jedem immer klar und logisch :freunde

Sir John hat geschrieben:Die Frage nach dem Netzteilanschluss ist auch geklärt, obwohl ich glatt vergessen hatte danach zu fragen. Hellgesehen???

Nein, nicht hellgesehen :1131 einfach nur ihre Zeichnung genau angeschaut, versuche das immer so genau wie nur möglich zu machen.

Sir John hat geschrieben:Die PPC EX6-51WSNT Aqua-Tight-Stecker hatte ich deshalb im Visier, weil im Shop das Hirschmann KOKA 799 B als 4x5m mit diesen Steckern angeboten wird, so ging ich davon aus das die Stecker auf PE-Kabeln gut zu montieren sind.

Die Aqua-Tight Stecker passen nur auf Kabel mit einem Dielektrikum von 5.1 (bzw. 4.9 wenn man andere Aqua-Tight hat und diese verwendet). Diese Stecker sind aber gar nicht einfach zu montieren, da muss der Stecker ganz genau zum Kabel passen.
Übrigens, "PE-Kabel" sind Schutzleiter-Kabel, das PE steht hier für englisch "protective earth". Das hat mit Koaxkabeln nichts zu tun.
Quelle: https://de.wikipedia.org/wiki/Schutzleiter
Bei Koaxkabeln kommt es immer nur auf den Durchmesser vom Dielektrium vom Kabel an welche dafür passend sind (nur ganz wenig um den Gesamt-Durchmesser vom Kabel).

Sir John hat geschrieben:Das selbe gilt für die Cabelcon F-56-CX3 7.0 QM-Stecker wo das mit den PE-Kabeln extra betont wurde.

Diese Stecker sind wohl akt. die am einfachsten zu montierenden F-Kompressionsstecker, super einfach und für sehr viele verschiedene Dielektrium-Durchmesser geeignet.
Montageanleitung Cabelcon Self-Install F-Stecker + QM-Quickmount Kompressions-Stecker

Sir John hat geschrieben:Habe aber gerade nochmal das Angebot angeschaut . Da stehen unten bei passenden Steckern auch die Cabelcon CC F-56 5.1 W-Stecker dabei. Wenn die Cabelcon CC F-56 5.1 W-Stecker halbwegs zu montieren sind kann ich natürlich die verwenden.

Diese 5.1er Stecker passen auf Kabel mit einem Dielektrikum von ca. 5.1mm, also genau schauen welchen Durchmesser ihr Dielektrium hat. Die gibt es auch mit 4.9, 3.7 und 3.9.

Sir John hat geschrieben:Ich hatte halt irgendwo in einem Beitrag gelesen das die SelfInstall-Stecker mit PE-Kabeln eine rechte Plagerei sind.

Wenn man die falschen Stecker hat ist es immer schwer, die müssen genau passend für das vorhandene Kabel gewählt werden.
Daher, nehmen sie die Cabelcon QM-Stecker und die passende F-Kompressionszange dafür (ggf. noch den Cabelcon Stripper). Und diese Stecker dann für alle Kabel, also nicht nur die im Außenbereich.

Sir John hat geschrieben:Bei den Superfirmen habe ich ja Gänsefüsschen gewählt. Ich habe in den frühen 90ern in einer Firma in Bayern gearbeitet und da gab es nur Amstrad-Anlagen die mit dem schönen Lochblech-Reflektor (billig) oder Kathrein-Anlagen (Qualität) (Technisat war ein Unwort keine Firma). Und so war ich halt auf Kathrein geprägt. Daher auch die Schüssel samt LNCs, wobei deren Qualität ja auch einfach gut ist. Bei Zukaufteilen sah es schon damals anders aus . Bei der allerersten Anlage mit 2/4-Multischalter funktionierten 3 Fremd-Receiver problemlos nur der Kathrein-Receiver wollte absolut nicht. Weiss aber nicht mehr welche Ausrede ich dafür hatte.

Ich selbst habe eine Kathrein CAS90 mit 2x Quattro-LNB Kathrein UAS584 auf dem Dach, es gibt sicherlich nichts besseres. Und die CAS90 war noch eine 90cm Antenne mit dickem Blech. Die heutige CAS80 Antenne (die CAS60/75/90 wird ja nicht mehr produziert soweit ich das weiß, nur noch "Rest-Bestände") hat ja noch nicht einmal mehr die "80" wie es die Beschreibung angibt und ist jetzt auch kein dickes Blech mehr.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Sir John
Neuling
Beiträge: 5
Registriert: 20. Januar 2019 21:59

Re: Satanlagenmodernisierung (Raus aus der Steinzeit)

Ungelesener Beitragvon Sir John » 31. Dezember 2019 01:26

Hallo,

damit sind ja erstmal vorläufig alle Fragen geklärt. jetzt muss ich mich halt an die genaue Stückliste machen.
Das mit den PE-Kabel stimmt eigentlich, aber ich meinte eher die Ummantelung der Kabel, die normal aus PVC ist und bei den UV-stabilen aus PE. und das Material ist halt angeblich störisch. Beim Hirschmann KOKA 799 B steht allerdings auch PVC.
Das mit Kathrein ist natürlich traurig, das da so wenig übrig bleibt. Da sollte man sich wohl noch ein UAS 584 als Reserve zurücklegen. Wobei auch andere Firmen schon diesen Weg gegangen sind.

MfG Sven.

Sir John
Neuling
Beiträge: 5
Registriert: 20. Januar 2019 21:59

Re: Satanlagenmodernisierung (Raus aus der Steinzeit)

Ungelesener Beitragvon Sir John » 11. Februar 2020 19:19

Hallo,

nach weiterem Grübeln komme ich langsam zu Potte.

Die Frage Hotbird ja oder nein hat sich mittlerweile geklärt dank des Umzugs des spanischen Fernsehens auf Hotbird.

An Gerätschaften sollen es nun folgende sein, in Klammern die Alternativen

eine Digital Devices Cine S2 V6.5 mit
Digital Devices DuoFlex S2 und
CI-Modul,( Digital Devices Max SX8 Basic und CI-Modul)

zwei TBS 6909X,(zwei Digital Devices Max SX8 Basic)

(TBS 6909X) im Reserve-HTPC

ein Samsung Twintuner-TV (Sony Twintuner-TV),

zwei Einzeltuner-TVs.

Was wie zum Einsatz kommt wird sich noch entscheiden. Prinzipiell ändert sich bei den Geräten aber nichts entscheidendes gegen über der ersten Variante.

Aus der JPS0502-8M wird eine JPS0904-8M, dadurch bin ich zusammen mit der JRM0908T sehr variabel bei den Anschlüssen. Erspart mir eventuell späteren Ärger darüber an der falschen Stelle gespart zu haben.

Als erstes wird die Verlegung durch den Keller in Angriff genommen, habe heute ersteinmal Hotbird mit einem Kabel für V/H in Betrieb genommen. In drei vier Wochen kommt dann die Verteilung dran.

Eine kleine Frage habe ich noch, funktionieren die Cabelcon F-56-CX3 7.0 QM-Stecker mit dem DUR-line DUR 110TR-50-Quad SAT-Kabel noch einwandfrei. Vom Dielektrikumdurchmesser her ist ja das Kabel minimal zu dünn (4,6 mm Cell-PE).

MfG Sven

Benutzeravatar
techno-com
Site Admin
Beiträge: 19800
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 413 Mal
Danksagung erhalten: 479 Mal
Kontaktdaten:

Re: Satanlagenmodernisierung (Raus aus der Steinzeit)

Ungelesener Beitragvon techno-com » 12. Februar 2020 12:54

Sir John hat geschrieben:Hallo,

Hallo zurück :1119

Sir John hat geschrieben:nach weiterem Grübeln komme ich langsam zu Potte.

Hier geht nichts verloren :1117

Sir John hat geschrieben:Die Frage Hotbird ja oder nein hat sich mittlerweile geklärt dank des Umzugs des spanischen Fernsehens auf Hotbird.
....
Aus der JPS0502-8M wird eine JPS0904-8M, dadurch bin ich zusammen mit der JRM0908T sehr variabel bei den Anschlüssen. Erspart mir eventuell späteren Ärger darüber an der falschen Stelle gespart zu haben.

:1147

Hinweis:
Diese beiden Schalter werden dann über 8x Jultec JFQ1 (Kaskadenverbinder/Schnellverbinder) zusammen geschalten. Der "untere" Multischalter (JRM0908T) benötigt dann aber für den terrestrischen Eingang (egal ob dort was ran kommt oder nur ein F-Endwiderstand DC-entkoppelt drauf kommt wenn er nicht benötigt wird) einen Jultec JFL1 90 Grad Winkelstecker.

Quelle: Umbau/Erweiterung Satanalge 2 Satelliten auf FBC-Tuner Versorgung (Unicable/JESS) + Legacy gemischt (der Beitrag passt übrigens fast genau zu ihrer Planung)


Sir John hat geschrieben:Als erstes wird die Verlegung durch den Keller in Angriff genommen, habe heute ersteinmal Hotbird mit einem Kabel für V/H in Betrieb genommen. In drei vier Wochen kommt dann die Verteilung dran.

Das verstehe ich nicht ... warum haben sie nicht einfach die 4 Kabel vom Quattro-LNB an ihre/n Multischalter angeschlossen und haben somit beide Satelliten über diesen schon eingespeist das sie am Ausgang der Schalter beide Satelliten voll zur Verfügung haben ?


Sir John hat geschrieben:Eine kleine Frage habe ich noch, funktionieren die Cabelcon F-56-CX3 7.0 QM-Stecker mit dem DUR-line DUR 110TR-50-Quad SAT-Kabel noch einwandfrei. Vom Dielektrikumdurchmesser her ist ja das Kabel minimal zu dünn (4,6 mm Cell-PE).

Das habe ich eben mal getestet, ging absolut ohne Probleme ....

ABER (1) ... dabei ist mir aufgefallen das bei Dura (Dur-Line / DUR110 Kabel Hersteller) die Angaben total durcheinander waren ... Dämpfungswerte etc. stimmten nicht, auch auf den Bildern im Katalog war mir einiges unklar (Screenshot vom akt. Bild dazu aus dem Katalog in der Anlage).
Ich kläre ebenfalls gerade ob dieses Dur110er-Kabel auch "wirklich" nur einen Dielektrikum-Durchmesser von 4.6mm haben das ist für mich fast nicht passend (könnte aber passen da man ja irgendwo "einsparen" muss im Gesamtdurchmesser wenn mehr Abschirmungen rein kommen und der Außendurchmesser fast gleich bleibt... Sache zur Klärung für mich).
Aber egal, mein Test eben ging ja mit dem Stecker sehr gut ....

ABER (2) ... es gibt diese QM-Stecker auch als "Short" (Cabelcon F-SC-56-CX3 5.1 Short), d.h. kürzer. Vor allem für die Montage in den Kathrein-LNBs von großem Vorteil da diese paar Millimeter da doch sehr viel ausmachen für den max. Biegeradius vom Kabel. Wenn sie diese Stecker haben möchten einfach die Standard QM-Stecker bestellen und im Ablauf der Bestellung ("Mitteilungfeld") eintragen das die Stückzahl "xy" von ihrer Bestellung in der Version "Short" ausgeliefert werden sollen. Ohne Aufpreis dann.

ABER (3) ... außen sollten man ja eh UV-beständige Koaxkabel verwenden und dann wäre das mit dem Quad-4in1-Koaxkabel ja eh hinfällig !
tag/UV-bestaendige-Koaxkabel
Dateianhänge

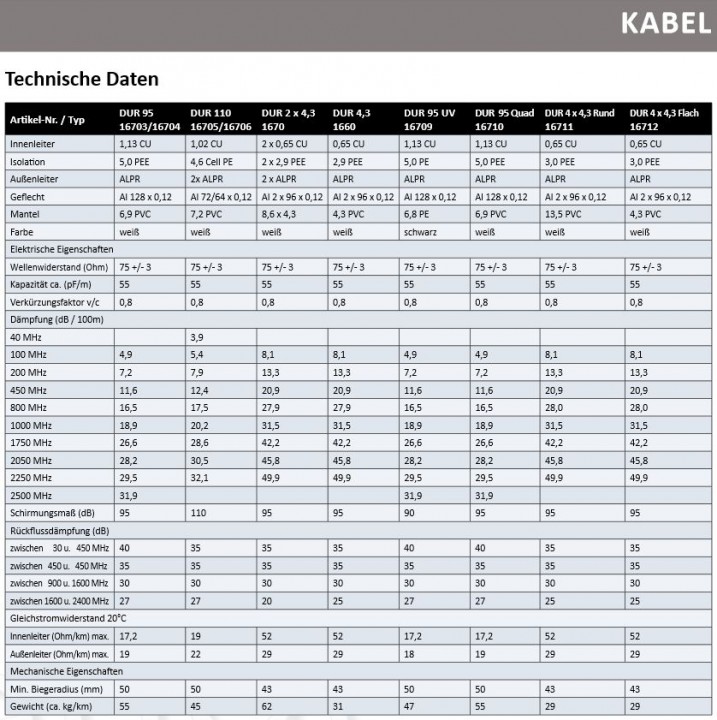

Dur-Line_Koaxkabel_Gesamtuebersicht-aus-Katalog_2020
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Sir John
Neuling
Beiträge: 5
Registriert: 20. Januar 2019 21:59

Re: Satanlagenmodernisierung (Raus aus der Steinzeit)

Ungelesener Beitragvon Sir John » 13. Februar 2020 20:20

Hallo,

Danke für die weiteren Infos.

Dazu noch eine Frage, welche Zange muß ich denn dann für die Cabelcon F-SC-56-CX3 5.1 Short bestellen.

Ich habe im übrigen bisher meine Kabel über den Dachboden verlegt und diese Kabel einfach beim Umbau verlängert. Da es nur 4 Kabel waren hatte ich nach der Umrüstung auf das UAS 584 nur noch Astra und das zweite UAS 584 lag nur herum. Im Keller habe ich bisher noch überhaupt keine Kabel liegen. Ich habe dann einfach einen vorhandenen Kabelrest mit Metermarkierungen versehen, um nebenbei auch die Kabellänge durch den Keller zu ermitteln, habe den ans LNB geschraubt und selbiges auf der Schiene montiert. Das Ganze habe ich auf dem vorgesehenen Verlegeweg im Keller mit dem Multischalter verbunden. Deswegen ist nur V/H fürs spanische Fernsehen angeschlossen. Das Material für die Verlegung im Keller muß ich ja erst bestellen. Vom LNB zum ersten mastnahen Potentialausgleich werden wird es natürlich UV-stabiles Kabel. Ab da wird dann das Quad-Koaxkabel verwendet.

MfG Sven

Benutzeravatar
techno-com
Site Admin
Beiträge: 19800
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 413 Mal
Danksagung erhalten: 479 Mal
Kontaktdaten:

Re: Satanlagenmodernisierung (Raus aus der Steinzeit)

Ungelesener Beitragvon techno-com » 14. Februar 2020 08:29

Sir John hat geschrieben:Hallo,

Hallo zurück :1119

Sir John hat geschrieben:Danke für die weiteren Infos.

Habe ich in ihrem Beitrag korrigiert und den 2. Beitrag dann gelöscht (sie wissen was gemeint ist) :1147

Sir John hat geschrieben:Dazu noch eine Frage, welche Zange muß ich denn dann für die Cabelcon F-SC-56-CX3 5.1 Short bestellen.

Cabelcon CX3 All Size Tool F-Kompressionszange (Verpresswerkzeug)
Verpresswerkzeug für folgende Cabelcon CX3-Stecker: Mini, Short, F, BNC & IEC für RG6/7/11/59

ABER 1 !!! Aufpassen ....
Was für ein Stecker hängt IMMER vom Kabel ab, vor allem die UV-beständigen Koaxkabel sind oft welche die keine 5.1er Stecker benötigen, sondern die 4.9er (wegen dem Dielektrium-Durchmesser - sollte bei den UV-beständigen Koaxkabeln bei uns aber immer erklärt sein)
Cabelcon F-SC-56-CX3 5.1 Short - Kompressionsstecker (blaue Stecker bei Cabelcon immer bei diesem Durchmesser)
oder eben
Cabelcon F-SC-56-CX3 4.9 Short - Kompressionsstecker (gelbe Stecker bei Cabelcon immer bei diesem Durchmesser)

ABER 2 !!! Warum ?
Gerade bei den Kathrein-LNBs mit ihrem "Um-Gehäuse" braucht man die wirklich nicht, und dann auch nicht die Kompressionszange dafür.
Nehmen sie einfach die Cabelcon Self-Install Stecker.
Self-Install F-Stecker Cabelcon CC F-56 5.1
Self-Install F-Stecker Cabelcon CC F-56 5.1W
bzw. (abhängig vom Kabel-Dielektrium Durchmesser)
Self-Install F-Stecker Cabelcon CC F-56 4.9
Self-Install F-Stecker Cabelcon CC F-56 4.9W

Cabelcon Seal Ring - Dichtungsring für Self-Install Stecker (F-Connectoren)
+
Cabelcon Cable Stripper RG6/59 (Abisolierwerkzeug für Self-Install Stecker

Für die Kathrein-LNBs wird leider das HIrschmann Koka 799B Kabel mit den vorkonfektionieren PPC-Aqua-Tight Steckern nichts sein da diese Stecker zu lang sind.

Sir John hat geschrieben:Vom LNB zum ersten mastnahen Potentialausgleich werden wird es natürlich UV-stabiles Kabel.

:respekt: :1147

Sir John hat geschrieben:Ab da wird dann das Quad-Koaxkabel verwendet.

Empfehle ich NICHT ! Abgesehen vom Dielektrikum-Durchmesser der hier doch sehr "komisch" ist hat das nur 1.02mm Durchmesser vom Innenleiter ...
Nehmen sie lieber 4x Einzelkabel mit dann je 1.13mm Durchmesser vom Innenleiter + einen "Standard-Dielektrium", das "bessere" (meiner Meinung nach und auch oft beworben dort mit "unser Bestes" bzw. "geringste Dämpfung" => DUR-line DUR 95KN Vollkupfer Koaxialkabel SAT-Digitalkabel (6,9mm / 1.13mm / >95db / 3-fach geschirmt)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.


Zurück zu „Fragen zu digitalen SAT- Einkabelsystemen“
