Technische Daten/Anleitung VU+ Solo2 Twin Linux E²

Ungelesener Beitragvon techno-com » 5. November 2012 16:44

VU+ Solo2 Linux HDTV Satreceiver (Open Source / HDD intern ready)
Lese-Tipp => Kaufberatung Twin Tuner Typ "eierlegende Wollmilchsau"

Nachfolger des legendären VU+ Solo Satreceivers. Er besitzt einen 1,3 GHz Dual Core Prozessor (Broadcom BCM7356 Chip), Gigabit-Netzwerk, Twin-Tuner und 1 GB RAM.

Digitaler Satelliten-Empfangsreceiver für HD TV- und Radioprogramme.
Hauptmerkmal ist der 1300 MHz starke Prozessor der VU+ Solo². Erleben Sie HighDefinition TV mit Ihrem VU+ Solo².

• Transcoding Funktion
• Airplay Funktion
• Opera Browser
• HbbTV
• HDMI 1.4 Anschluss
• HD PIP
• Gigabit Lan
• Plug&Play Halterung für 2,5" SATA – Festplatten
• 12 stelliges VFD Display
• Externes 12 V Netzteil

Technische Highlights
o 1300 MHz Mips Prozessor (Broadcom BCM7356 Chip)
o 256MB Flash
o 1GB DDR3 DRAM
o Gigabit Lan
o 1 x DVB Common-Interface Einschub
o 2 x Smartcard-Reader (Xcrypt)
o 3 x USB(1x Front, 2 x Rückseite)
o SPDIF Audio Ausgang optisch (digital)
o 1 x HDMI 1.4 Video/Audio Ausgang (digital)
o 1 x Scart (TV)
o 1 x Video Ausgang RCA
o 2 x Audio Ausgang (L/R) RCA (analog)
o Plug&Play Halterung für 2,5" SATA – Festplatten
o unlimitierte Kanalliste für TV/Radio
o EPG (electronic program guide) Unterstützung
o Unterstützung von Bouquet-Listen
o OSD in vielen Sprachen und Skin-Unterstützung
o automatischer /manueller Kanalsuchlauf
o DiSEqC 1.0/1.1/1.2, USALS
o Externes 12 Volt Netzteil
o Netzschalter

VU+ Solo² Technische Daten
DVB-S2 Tuner:
Eingangsfrequenzbereich 950...2150 MHz
Eingangspegelbereich - 65 dBm...- 25 dBm
Tuner Eingang F-Buchse
Eingangsimpedanz 75 Ohm
AFC-Fangbereich +/- 3,5 MHz
Demodulation QPSK und 8PSK
FEC Viterbi und Reed-Solomon
Viterbiraten 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9
Roll-off Factor 35 %

Common-Interface:
Common-Interface Stromverbrauch max. 0,35A/5V

Videodekodierung:
Videokompression MPEG-2 / H.264 und MPEG-1 kompatibel
Videostandard PAL G/ 25 Hz, NTSC
Bildformat 4:3 / 16:9
Letterbox für 4:3 TV-Geräte

Ausgang Digital:
Ausgangspegel 0,5 Vss an 75 Ohm
Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz
S/PDIF-Ausgang optisch, coaxial (AC3)

Audiokodierung:
Audiokompression MPEG-1 & MPEG-2 Layer I und II, MP3
Audio Mode Dual (main/sub), Stereo
Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz, 16 kHz, 22.05 kHz, 24 kHz

Ausgang Analog:
Ausgangspegel L/R 0,5 Vss an 600 Ohm
THD > 60 dB (1 kHz)
Übersprechen < -65 dB

Video-Parameter:
Eingangspegel FBAS 1 Vss +/- 0.25 dB an 75 Ohm

TV-Scart:
Ausgang: FBAS, RGB, über OSD wählbar

Ethernet:
1000/100/10 MBit kompatibles Interface

USB:
USB 2.0 Anschluss (3x)
LNB Stromversorgung DVB-S2 Tuner:
LNB Strom 400mA max. , kurzschlussfest
LNB Spannung horizontal “ohne Last 19,5V“17,6V bei 400mA
LNB Spannung vertikal “ohne Last 14,5V “ 11,8V bei 400mA
LNB wird im Standby-Modus abgeschaltet
Steuerung der Satellitenpositionen:
DiSEqC 1.0/1.1/1.2 und USALS - Rotor Steuerung

Leistungsaufnahme:
< 13W (im Betrieb, mit LNB)
< 12W (im Betrieb, ohne LNB)
< 0,5W (Deep-Standby-Mode)

Eingangsspannung:
Externes Netzteil:
Eingang:
110-240V AC / 50-60Hz / 1,0A
Ausgang:
12V = / 3,5A

Allgemeines:
Umgebungstemperatur +15°C...+35°C
Luftfeuchtigkeit < 80%
Abmessungen (B x T x H): 280 mm x 200 mm x 50 mm
Gewicht: 2,0 kg ohne HDD


Hersteller: Satco-Europe
EAN: 8809288540237
Dateianhänge

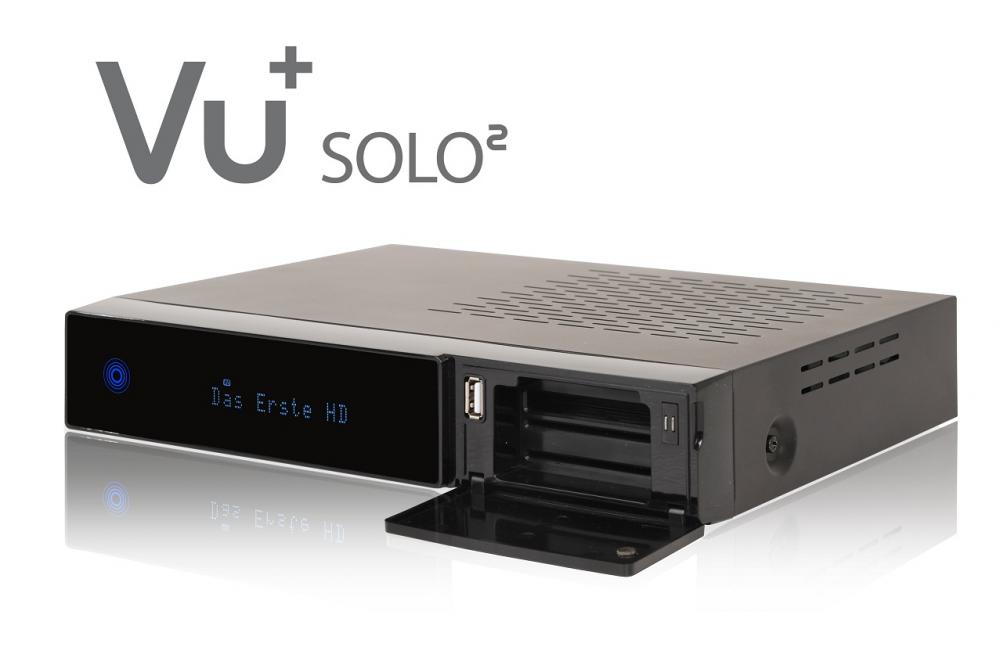

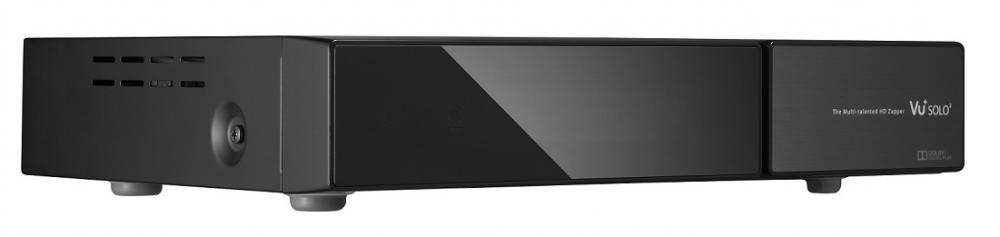

VU+ Solo2 vorne

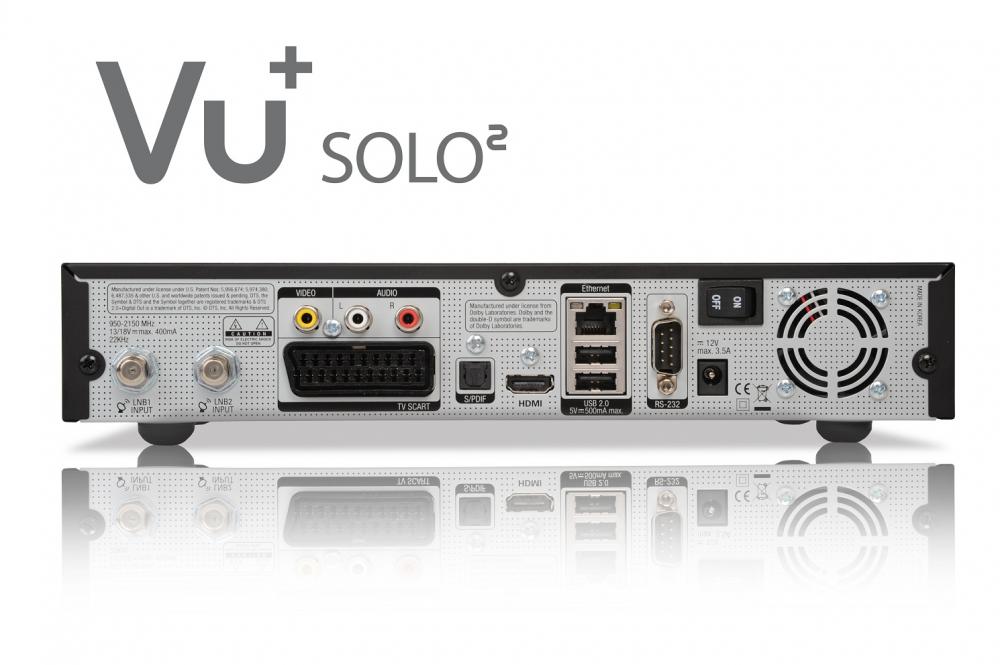

VU+ Solo2 hinten
VU_Plus_Solo2_Prospekt.pdf

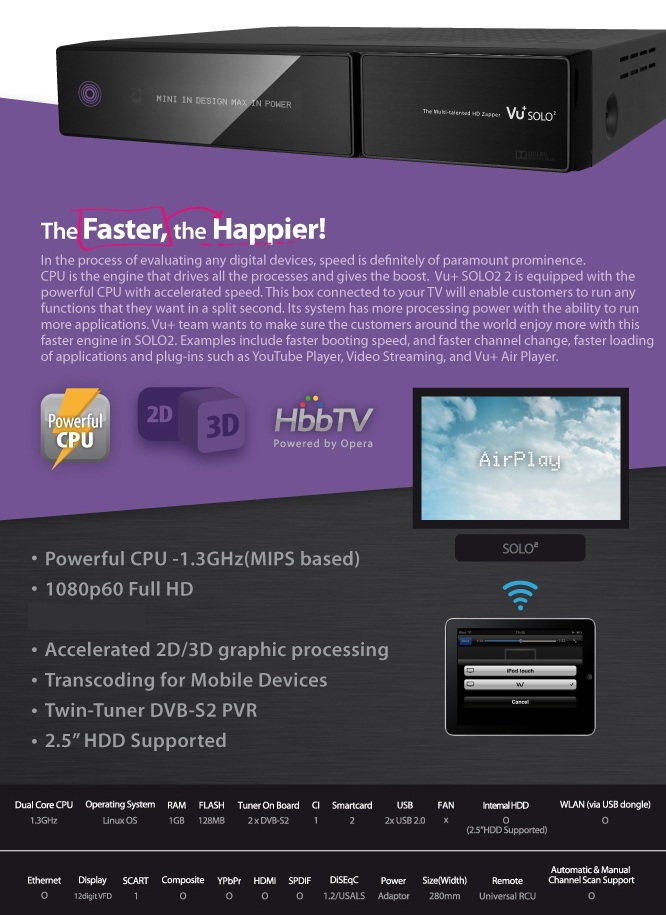

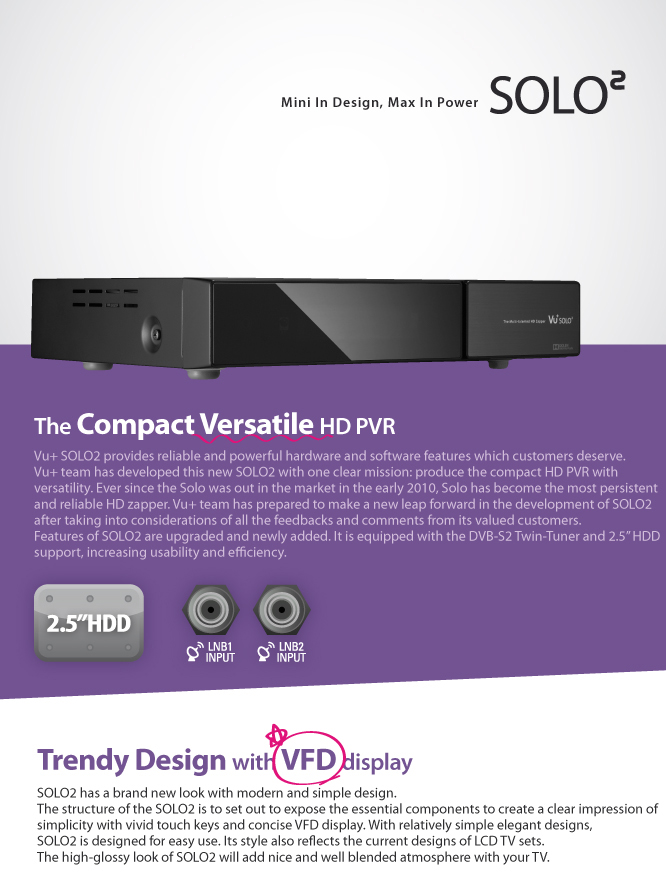

VU+ Solo2 Prospekt
Hinweis: Im Prospekt wird ein E-SATA Anschluss gezeigt, dieser ist extern nicht vorhanden (dort sind 2 USB-Anschlüsse)
(1.85 MiB) 1923-mal heruntergeladen
VU__SOLO2_Datenblatt.pdf
VU+ Solo2 Datenblatt
Hinweis: Im Datenblatt wird ein E-SATA Anschluss gezeigt, dieser ist extern nicht vorhanden (dort sind 2 USB-Anschlüsse)
(267.17 KiB) 2084-mal heruntergeladen

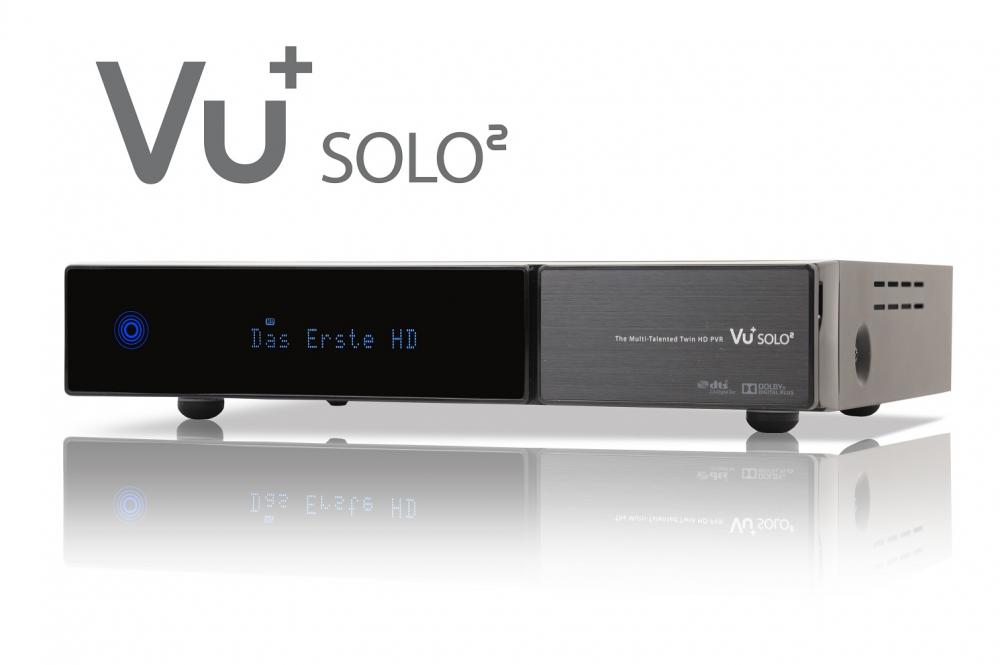

VU+ Solo2 vorne

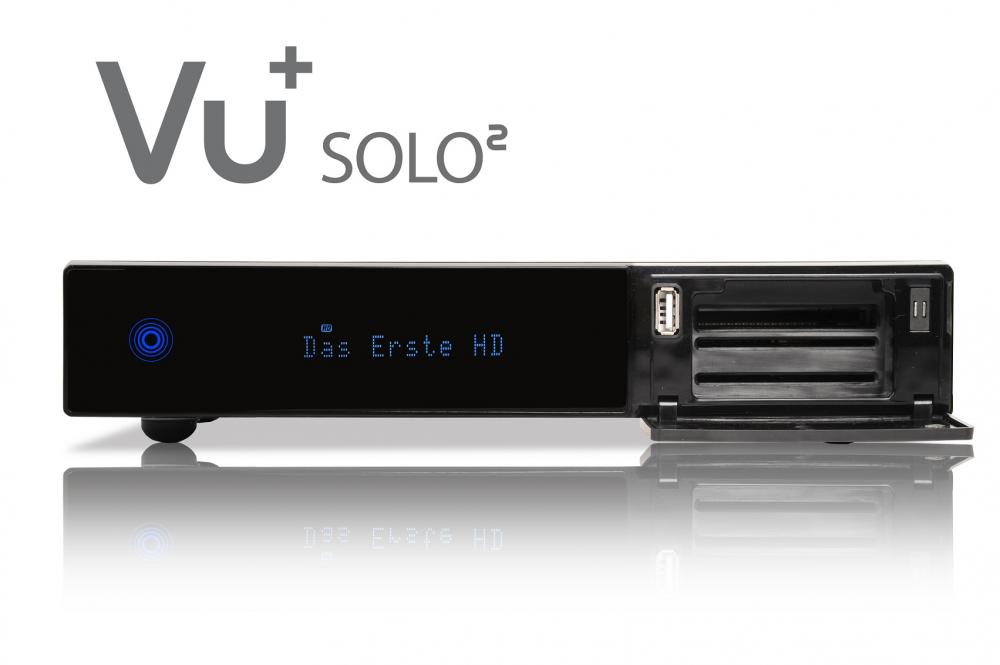

VU+ Solo2 vorne

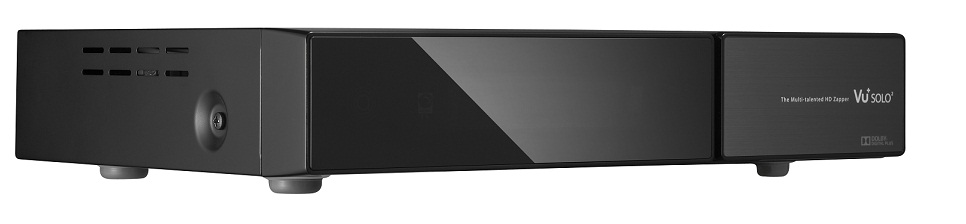

VU+ Solo2 vorne

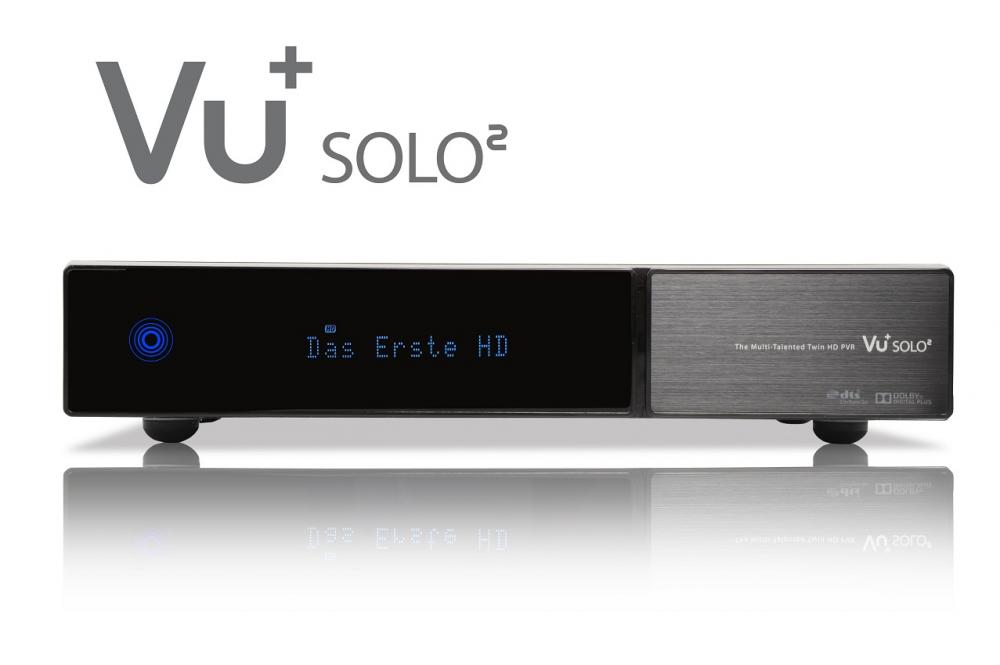

VU+ Solo2 vorne
VU+ Solo2 vorne

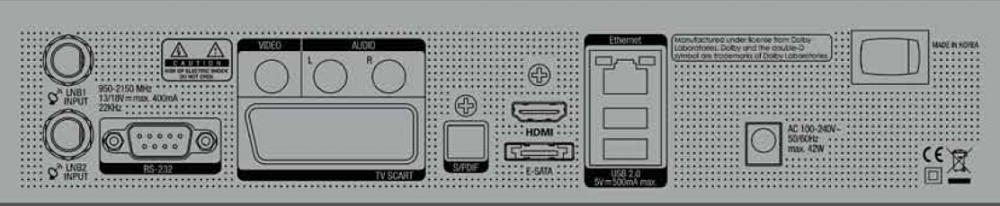

VU+ Solo2 hinten/Rückansicht
VU+ Solo2 Tests
