Twin-Receiver an einem Multischalter-Ausgang

Ungelesener Beitragvon knuddel256 » 1. September 2015 18:46

Hallo zusammen,

ich muss mich gerade mit dem leidigen Problem befassen, das die Anzahl der SAT-Dosen im Wohnzimmer nicht mit der Anzahl der Geräte Schritt hält, die einen Twin-Receiver eingebaut haben :1145

Ich habe im Wohnzimmer zwei SAT-Dosen, an die der Samsung-TV (Twin-Receiver) angeschlossen ist. Nun würde ich aber wieder meinen Mediacenter-PC aus seinem Kellerversteck holen. Dort ist eine Digital Devices Cine S2 Karte verbaut. Diese hat zwar auch zwei Eingänge, aber es würde mir schon einer reichen. Versorgt wird das ganze Haus (Eigenheim) über einen Quad-LNB und einen Kathrein EXR 1512 Multischalter. Beide Dosen liegen auf dem Multiswitch.

Kann ich einen Stacker / Destacker (z.B. Johannson 9645) auch nach dem Multischalter einsetzen und z.B. zwei Multiswitchausgänge über ein Kabel bis ins Wohnzimmer zu "transportieren", um dann den TV mit zwei Signalen und den MediaPC mit einem Signal zu versorgen. Zwischen dem Switch und den Dosen ist nichts weiter als ca. 15 Meter Kabel.

Oder ist von solchen Lösungen generell abzuraten?

Gruß Knuddel256



Benutzeravatar
techno-com
Site Admin
Beiträge: 18333
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Twin-Receiver an einem Multischalter-Ausgang

Ungelesener Beitragvon techno-com » 3. September 2015 04:39

Hallo und Herzlich Willkommen im Forum :1117

Muss mich kurz halten, habe hier im Urlaub keine gute Internet-Verbindung vom Zimmer aus wo ich gerade arbeite .....

Es geht über 2x Stacker-Destacker, aber ich würde das nicht so machen da es technisch mit ihren Geräten die "unicable-tauglich" sein viel einfacher geht ....

Lesen sie mal unter Dtron Multischalter mit Spaun Unicable SUS 4441 F erweitern , die dort genannte Variante mit dem Jultec JPS0501-8 System ist dort auf jeden Fall zu priorisieren !

Unter Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich finden sie in mind. 3-5 Beiträgen die dort verlinkt sind weitere Aufbauten mit einem solchen Schalter als Beispiel.... alles dort von A-Z voll durchgesprochen das sie dort sicherlich weiterhin zum oben verlinkten Beitrag alle Fragen beantwortet bekommen.


Obligatorischer Hinweis auf die Erdungs-Vorschriften zum Blitzschutz => Erdung Satellitenanlage / Antennenmast + Potentialausgleich
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

knuddel256
Neuling
Beiträge: 3
Registriert: 1. September 2015 18:30

Re: Twin-Receiver an einem Multischalter-Ausgang

Ungelesener Beitragvon knuddel256 » 16. September 2015 17:02

Hallo,
ich hoffe Sie hatten einen schönen Urlaub. Ich habe mich etwas in die Materie eingelesen und hoffe, das ich es richtig verstanden habe.

Ich möchte gerne vom LNB mit den vier Ebenen VL, VH, HL und HH sowie von der Antenne mit dem terrestrischen Signal auf die 5 Eingänge eines JPS0502-3A und von dort aus den Ausgängen auf die 5 Eingänge des Kathrein EXR 1512. Die beiden Leitungen für die Dosen im Wohnzimmer trenne ich vom EXR 1512 ab und und lege sie auf den JPS0502-3A. Das Jultec-Gerät soll über ein JNT19-800 gespeist werden. Diese Konfiguration wurde mir von Herrn Hahn von der Firma Jultec so bestätigt. An den Dosen setze ich jeweils einen 3-fach-Verteiler (Kathrein EBC13 ?) und konfiguriere die Endgeräte entsprechend (ID's, Frequenzen etc.).

Zwischen LNB/Antenne und JPS0502-3A sowie zwischen JPS0502-3A und EXR1512 und zwischen EXR1512 und den Leitungen zu den Antennendosen setze ich Erdungsblöcke. Unser SAT-Mast ist mit 16qmm-Vollkupferkabel direkt mit einem 2 Mtr.-Erdspiess verbunden. Die Multischalter sitzen ca. 60 cm neben dem Mast in der Trempelwand des Dachgeschosses. Eine Verbindung zur Potentialausgleichsschiene im Keller gibt es allerdings von dort oben nicht! Reicht es aus, die Erdungsblöcke über 4qmm-Kupfer mit der Erdungsschelle am Mast zu verbinden?

Gruß Knuddel256

Benutzeravatar
techno-com
Site Admin
Beiträge: 18333
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Twin-Receiver an einem Multischalter-Ausgang

Ungelesener Beitragvon techno-com » 17. September 2015 13:42

knuddel256 hat geschrieben:Hallo,

Hallo zurück :freunde

knuddel256 hat geschrieben:ich hoffe Sie hatten einen schönen Urlaub.

Sehr schön und erholsam ... aber tlw. 45 Grad waren doch "etwas" zu viel :1137 Jetzt hat mich aber das wahre Leben wieder, Arbeit !

knuddel256 hat geschrieben:Ich habe mich etwas in die Materie eingelesen und hoffe, das ich es richtig verstanden habe.

Sehr schön, sieht man das sie das verstanden haben mit der Unicable-Einspeisung :1147

knuddel256 hat geschrieben:Ich möchte gerne vom LNB mit den vier Ebenen VL, VH, HL und HH sowie von der Antenne mit dem terrestrischen Signal auf die 5 Eingänge eines JPS0502-3A und von dort aus den Ausgängen auf die 5 Eingänge des Kathrein EXR 1512.

:1147

knuddel256 hat geschrieben:Die beiden Leitungen für die Dosen im Wohnzimmer trenne ich vom EXR 1512 ab und und lege sie auf den JPS0502-3A.

:1147

knuddel256 hat geschrieben:Das Jultec-Gerät soll über ein JNT19-800 gespeist werden.

Ist nicht notwendig !!! Die Jultec-Multichalter dieser Serie sind selbst voll receivergespeist, das Netzteil wird nur für die LNB-Spannungsversorgung benötigt was aber in ihrem Fall schon der vorhandene Kathrein EXR1512 übernehmen würde.

knuddel256 hat geschrieben:Diese Konfiguration wurde mir von Herrn Hahn von der Firma Jultec so bestätigt.

Hatte er wohl den vorhandenen Kathrein-Multischalter außer Betracht gelassen wegen der LNB-Spannungsversorgung die er schon übernimmt.

knuddel256 hat geschrieben:An den Dosen setze ich jeweils einen 3-fach-Verteiler (Kathrein EBC13 ?) und konfiguriere die Endgeräte entsprechend (ID's, Frequenzen etc.).

Warum jeweils ein 3-fach Verteiler ? Dann hätten sie dort 2x3 Ausgänge für nur 4 Tuner ....
Ich würde mit einer Antennendose (einem Ausgang vom JPS0502-3) den Twin-Tuner vom TV versorgen und mit dem anderen die Twin-Tuner Karte vom Digita-Devices System ....

knuddel256 hat geschrieben:Zwischen LNB/Antenne und JPS0502-3A sowie zwischen JPS0502-3A und EXR1512 und zwischen EXR1512 und den Leitungen zu den Antennendosen setze ich Erdungsblöcke.

Zwischen dem JPS0502-3 und dem Kathrein EXR1512 muss nicht über einen Erdungsblock geführt werden ... die beiden Multischalter müssen aber in den PA mit einbezogen werden (also auch das PA-Kabel 4mm² daran angeschlossen werden) .. hier ein Bild eines alten Projekt das dies beim Jultec zeigt, dafür sind rund um die Jultec-Schalter 4 Anschluss-Schrauben vorhanden.

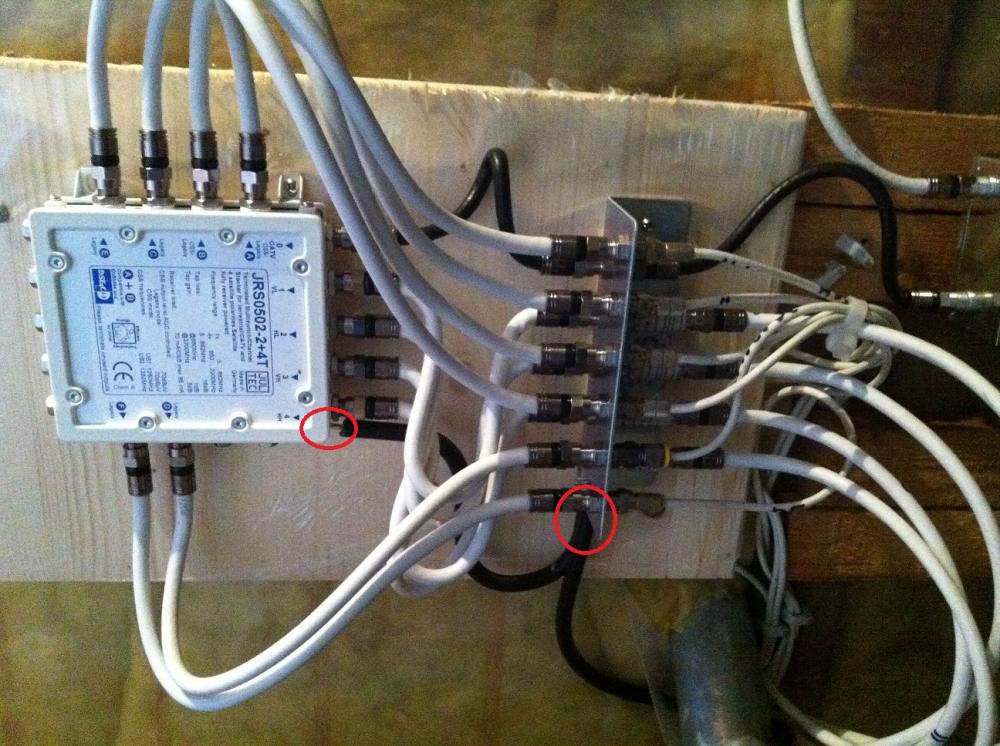

knuddel256 hat geschrieben:Unser SAT-Mast ist mit 16qmm-Vollkupferkabel direkt mit einem 2 Mtr.-Erdspiess verbunden.

Das reicht nicht aus ! Um den inneren Blitzschutz (Potentialausgleich) herstellen zu können wird zusätzlich eine Blitzkraft-tragende Verbindung zwischen diesem Erdspiess und der Haupterdungsschiene (HES) benötigt. Diese muss über ein Erdungskabel 16mm² z.B. hergestellt werden. Nur so kommt dann die Verbindung zwischen dem Koaxkabel (Außenmantel der auf dem Erdungsblock aufliegt) und dem PE der Steckdose (welcher auch auf die HES aufgelegt ist) zustande.

knuddel256 hat geschrieben:Die Multischalter sitzen ca. 60 cm neben dem Mast in der Trempelwand des Dachgeschosses. Eine Verbindung zur Potentialausgleichsschiene im Keller gibt es allerdings von dort oben nicht! Reicht es aus, die Erdungsblöcke über 4qmm-Kupfer mit der Erdungsschelle am Mast zu verbinden?

Das muss/darf sogar nur so gemacht werden (siehe Beschreibung dazu auch unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich ) ! Dafür muss aber die o.g. Verbindung vom Erdspiess mit der HES dann vorhanden sein.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

knuddel256
Neuling
Beiträge: 3
Registriert: 1. September 2015 18:30

Re: Twin-Receiver an einem Multischalter-Ausgang

Ungelesener Beitragvon knuddel256 » 17. September 2015 19:24

Hallo Herr Uhde,

45° sind natürlich schon sehr warm *schwitz*.

Das Netzteil für den Jultec-Multischalter hatte mir Herr Hahn von Jultec nahe gelegt, weil er der Meinung war, das der Kathrein-Multischalter im Standby den LNB nicht versorgt. Aber ich denke, Sie liegen richtig. Wenn ein Gerät am EXR1512 an ist, dann ist der Multischalter ja nicht im Standby und wenn ein Gerät am Jultec an ist, bekommt der LNB von dort die Speisung. Und wenn keines an ist brauche ich auch keine Speisung :-)

Die 3fach-Verteiler an den 2 Dosen im Wohnzimmer brauche ich für die "Zukunftsfähigkeit". Meine beiden fußballverrückten Söhne nehmen nahezu alles, was im TV an 1. - 3. Bundesliga, Europaleague und Championsleague kommt, auf Festplatte auf. Die Cine 2S von Digital Devices, die in meinem MediaPC verbaut ist, kann auch auf 4 Tuner erweitert werden und dazu brauche ich wieder die Anschlüsse.

Bei der Erdung werde ich dann den Erdungsblock zwischen EXR1512 und JPS0502-3A weglassen und die Geräte besser mit 6qmm-Vollkupfer mit dem Mast verbinden. Die Verbindung des Erdspiess mit der Potentialausgleichsschiene im Keller macht Sinn. Sonst liegen Mast und Multischalter ja wieder nicht auf dem gleichen Potential. Dann hätte ich das Potential des Erdspiess bis zum Receivereingang geführt und das Potential der Erdungsschiene bis an die 220V-Dose am Endgerät. Ein 16qmm-Kabel vom Spiess zur Pot.-Ausgleichsschiene sollte nicht das Problem sein, da der Spiess direkt an der Hauswand ins Erdreich geht. Hier könnte ich das Kabel durch die Wand in den Keller führen und an der Decke mit reichlich Abstand zu anderen Leitungen, Rohren etc. zur Ausgleichsschiene.

Das Material habe ich natürlich bereits bei Ihnen bestellt :-)

LG Knuddel256

Benutzeravatar
techno-com
Site Admin
Beiträge: 18333
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Twin-Receiver an einem Multischalter-Ausgang

Ungelesener Beitragvon techno-com » 18. September 2015 09:03

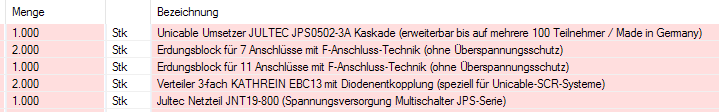

Hier zur Vollständigkeit vom Beitrag noch ein Screenshot ihrer Bestellung.....

gutenempfang

Übrigens.... der Kathrein EXR1512 hat kein Standby !
