Umstellen Sat-Anlage von Quad-LNB in Einkabellösung

Ungelesener Beitragvon MHX » 11. Juli 2017 18:02

Ich habe ein Reihenmittelhaus erworben mit einer vorhandenen Sat-Anlage von 2003 mit Quad-LNB und 4 Einzelkabeln in 4 verschiedene Räume.
Da ich aber im Wohnzimmer mind. ein Sender aufnehmen und einen beliebigen anderen gucken können möchte, reich die vorhandene Lösung nicht. Zur zukünftigen Nutzung eines Sat-Receivers mit FBC-Tuner (vmtl. Kathrein UFS-926, evtl. VU+ oder Gigablue; aktuell in meiner alten Wohnung vorhanden Kathrein UFS-924) soll es eine passende Einkabellösung werden.

Von der Sat-Schüssel/LNB am Dach gehen die 4 Kabel derzeit durch den Innenraum des Dachgeschosses bis in die 4 einzelnen Räume im ganzen Haus.

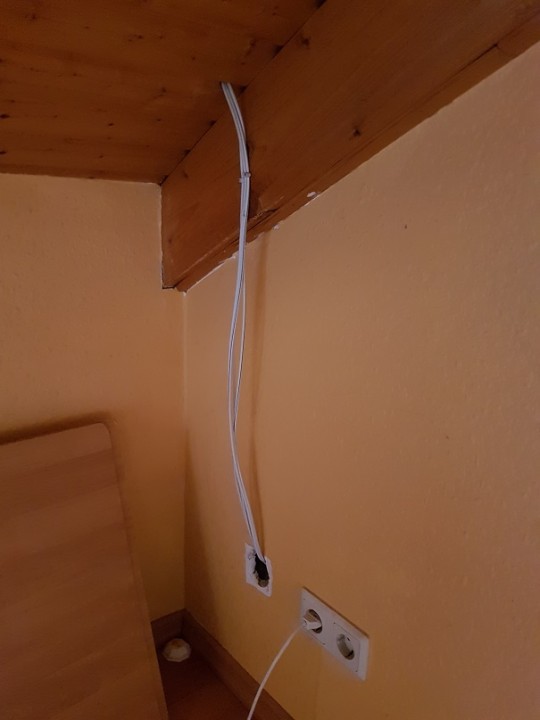

Frage: LNB austauschen, Multischalter im Dachgeschoss anbringen -- können die Kabel einfach durchgeschnitten werden an der Stelle im DG, wo diese etwa 1 Meter lang zu sehen sind, bevor diese wieder in der Wand verschwinden (siehe Foto in der Anlage), dann an den Schalter angeschlossen werden? Hintergrund: Ich suche nach einer Lösung, die möglichst vorhandene Kabel nutzt.

Laut alter Rechnung hat das alte System:
--
Triax 85er Spiegel
Hirschmann Quad Switch LNB - Quattro LNB CS 404 mit integriertem Multi-Schalter für max. 4 Teilnehmer.
Henze Satmachanikteile, Twin-Koax digital / blau mit Meterangabe, GKH 199, 90 dB Schirmungsmass, 36 Meter
AVS Satmachanikteile, F-Stecker für Mini Koaxkabel 5mm und 4mm, 14 Stück
ABC Satmechanikteile, F-Schnellverbindungsstecker, Stecker/Stecker oder Kupplung/Kupplung, 4 Stück
Henze Satelektronik, Polarmount Motor Diseqc 1.2 (keine Ahnung wofür das sein soll)
Henze Satmechnaikteile, GKH-195 Antennen/Sat-Kabel 24dB/2000 MHz / über 90 dB, 24 Meter
F-Stecker für Koaxkabel 7mm, 6 Stück
(evtl. noch mehr, ich kann eine Seite nicht richtig lesen)
--

Meine Vorstellung neuer Komponenten:
--
Ich habe die News und danach einige Beiträge zum DUR-line +Ultra WB2 Wideband LNB gelesen und der erscheint mir gut geeignet zu sein.
Dazu Jultec JPS0502-8T/M Unicable EN50494 Einkabelumsetzer für 1 Satellit und neue Dosen Jultec JAD3xxTRS Antennendose für Unicable / Jess sowie Kleinteile.
Das als Vormontage (Aufbau Multischalter im Schaltschrank incl. Potenzialausgleich).
--

Herzlichen Dank und viele Grüße
Michael
Dateianhänge
Zuletzt geändert von techno-com am 12. Juli 2017 09:27, insgesamt 1-mal geändert.
Grund: Edit by techno-com: Beitrag verschoben in passende Rubrik (von "technische Fragen zu Satanlagen" in "Fragen zu digitalen SAT-Einkabelsysteme")



Benutzeravatar
techno-com
Site Admin
Beiträge: 18056
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Umstellen Sat-Anlage von Quad-LNB in Einkabellösung

Ungelesener Beitragvon techno-com » 12. Juli 2017 09:32

Hallo und Herzlich Willkommen im Forum :freunde

Ich habe da mal 2 Beiträge für sie die das genau erklären, einfach mal lesen und sie werden alles von A-Z genau erklärt bekommen !

Wenn sie dann noch Fragen zur genauen Planung haben einfach melden, von Vorteil ist aber immer eine Zeichnung anzufertigen wie auch in den verlinkten Beiträgen - so kann man dann immer sehr viel mehr dazu sagen. Ebenfalls eine Stückliste schon einmal anfangen und hier einstellen !

Umbau einer alten SAT Anlage (ein Beitrag der genau zu ihrer Anfrage mit "Breitband-LNB Versorgung + JPS0502-8T" passt)
Umbau EFH von Kabel Unitymedia auf Sat Unicable/Jess
Erweiterung SAT-Anlage für drei Haushalte
Unicable Planung (Jultec JPS Breitband-LNB Versorgung 2 Satelliten)


P.S. Beitrag verschoben von "technische Fragen zu Satanlagen" in "Fragen zu digitale Sat-Einkabelsysteme"
