Verständnisfrage zum Potentialausgleich

Alles über Halter, Ständer, Masten, Dachsparrenhalterungen (auch mit Kabeldurchführung durch den Antennenmast), Erdung, Potentialausgleich, Blitzschutz, Kabelverlegung, Multifeedhalterungen usw.
MillsWood
Neuling
Beiträge: 2
Registriert: 25. Juni 2019 00:41

Verständnisfrage zum Potentialausgleich

Ungelesener Beitragvon MillsWood » 25. Juni 2019 13:06

Hallo miteinander,

nachdem ich das Forum durchstöbert und viele praktische Beispiele zum Thema "Erdung und Potentialausgleich" durchgelesen habe, hat sich bei mir doch ein Verständnisproblem entwickelt. Aus dem sehr hilfreichen Beitrag "Erdung Satellitenanlage / Antennenmast + Potentialausgleich" habe ich gelernt, dass bei einer Installation der Sat-Anlage im geschützten Blitzschutzbereich die Erdung nicht vorgeschrieben/erforderlich ist. Auch der Potentialausgleich ist im Blitz geschützten Bereich nicht erforderlich, jedoch ratsam.

Meine erste Anlaufstelle für das Thema rund um "Erdung und Potentialausgleich" war wie bei Vielen Google. Dort habe ich einige Beiträge gelesen, in denen steht, dass der Potentialausgleich immer gemacht werden muss. Ein Beispiel dafür, ist das Interview mit Herrn Raphael vom Ausschuss für Blitzschutz und Blitzforschung auf Satvision. Dort erklärt er, dass bei Montagen von Sat-Anlagen im geschützten Bereich, bei denen eine Erdung nicht erforderlich ist, trotzdem "(...) auch für Antennenanlagen im geschützten Bereich ein Potentialausgleich geboten (...)" sei.
Quelle: https://satvision.de/ratgeber-und-workshops/potentialausgleich-und-erdung-beim-sat-empfang-1878

In einem Youtube-Clip vom Kanal "KurzundSchluss" erklärt der Experte, dass auch bei einer Satelittenanlagen-Installation im geschützten Blitzschutzbereich "(...) trotzdem die Leitung, die in das Haus einführt, in den Potentialausgleich mit einbringen muss (...)".
Quelle:
https://youtu.be/QqbRZsZtGPg?t=274
(bei Minute 4:41)

Als Neuling bin ich mit dem Thema noch nicht so vertraut wie andere. Aber sind die Aussagen der beiden genannten Experten über die Pflicht des Potentialausgleichs im geschützten Bereich als dringende Empfehlungen zu verstehen, oder habe ich ein Verständnisproblem und bringe verschiedene Themen durcheinander?

Hoffentlich können Sie mir helfen. Danke!



Benutzeravatar
techno-com
Site Admin
Beiträge: 19424
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 403 Mal
Danksagung erhalten: 475 Mal
Kontaktdaten:

Re: Verständnisfrage zum Potentialausgleich

Ungelesener Beitragvon techno-com » 25. Juni 2019 15:48

Es ist alles recht einfach zu erklären ...

EGAL was andere schreiben, meinen, denken oder meinen zu wissen ... es zählt was unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich erklärt ist (und in hunderten weiteren Beiträgen hier im Forum oder in Fachforen dazu ...).

Aber hier noch ein YouTuber der versucht etwas zu erklären und dabei Sachen erklärt die sogar den Norm-Gemien neu sein dürften:
SAT-Planung für Neubau
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Dipol
Foren-As
Beiträge: 177
Registriert: 28. November 2007 12:06
Wohnort: Raum Stuttgart
Hat sich bedankt: 2 Mal
Danksagung erhalten: 77 Mal

Re: Verständnisfrage zum Potentialausgleich

Ungelesener Beitragvon Dipol » 25. Juni 2019 17:21

MillsWood hat geschrieben: Als Neuling bin ich mit dem Thema noch nicht so vertraut wie andere. Aber sind die Aussagen der beiden genannten Experten über die Pflicht des Potentialausgleichs im geschützten Bereich als dringende Empfehlungen zu verstehen, oder habe ich ein Verständnisproblem und bringe verschiedene Themen durcheinander?

Herr Raphael ist als Geschäftsführer des ABB im VDE ein kompetenter Mann und so lange es nicht um seine Gilde der Amateurfunker geht, nutzt er auch keine Spielräume, welche die Normen überhaupt nicht hergeben. :1116

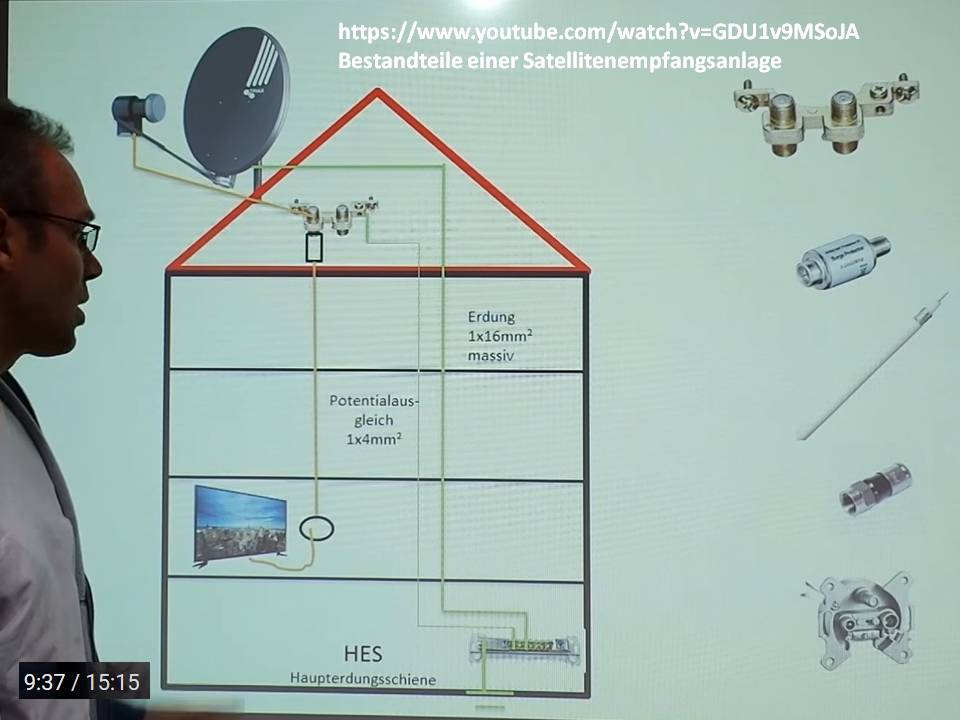

Im Youtube-Video ist beispielsweise an dieser Darstellung

IEC 60728-11_Youtube_Kurz & Schluss.jpg
Feherhafte Darstellung des PAs bei Dachantennen. Der PA-Leiter MUSS mit dem geerdeten Antennenträger verbunden sein.

unverkennbar, dass der Vortragende von Kurz und Schluss die damals für Antennentechnik maßgebliche Norm nicht gelesen hatte. Der Anschluss des 4 mm² PA-Leiters nur an der HES ist weder mit der damaligen noch der aktuellen DIN EN 60728-11 (VDE 0855-1) normkonform. Auch ist die abgebildete HES normwidrig, da nach aktuellem PDF nur noch für Klasse N = 50 kA zertifiziert, wobei der Prüfvorgang auf die äußeren Klemmen für Band- und 8-10 mm Rundstahl beschränkt war.

Nach aktuell gültiger DIN EN 60728-11 (VDE 08551):2019-02 ist nunmehr aber auch ein nicht schleifreier PA mit Anschluss am Antennenträger UND zusätzlicher Vermaschung an HES oder einem PE (nicht PEN!) zulässig. Zu einem innen mit gefährlichen Näherungen verlegten Erdungsleiter noch parallel einen weiteren PA-Leiter einzuziehen, ergibt keinen Sinn.

Über das Eigenlob zur Einleitung, Satellitentechnik vom Feinsten, kann man schmunzeln. Wenn das Video dazu beiträgt, dass Antennen nicht völlig ohne Erdung und PA ausgeführt werden, macht es trotz der Falschdarstellungen Sinn.

Nach IEC 60728-11 bzw. der deutschen Ausgabe DIN EN 60728-11 (VDE 0855-1) sind bei nicht erdungspflichtigen Fassadenmontagen Antennenanlagen auch vom PA befreit, sofern:

  • Nur eine Wohneinheit angeschlossen ist und
  • die Summe der Ableitströme aller Endgeräte ≤ 3,5 mA(eff) beträgt

Die Schutzwirkung der Blitzschutzzone LPZ 0B im "Schatten" von Blitzschutzanlagen oder getrennten Fangeinrichtungen ist durch Hochspannungslabore vielfach nachgewiesen. Einen Nachweis, dass die in einer alten VDE 0855 Teil 1 von 1971 für "Fensterantennen" willkürlich erfundenen 2 m Abstand unterhalb von Dachrinnen/Dachkanten und max. 1,5 m Wandabstand eine vergleichbare Schutzwirkung haben, ist bislang ein unbewiesener Mythos, auch wenn das seit 48 Jahren normativ unterstellt wird. :1132
Folgende Benutzer bedankten sich beim Autor Dipol für den Beitrag:
techno-com (25. Juni 2019 17:23)
Bewertung: 33%

MillsWood
Neuling
Beiträge: 2
Registriert: 25. Juni 2019 00:41

Re: Verständnisfrage zum Potentialausgleich

Ungelesener Beitragvon MillsWood » 25. Juni 2019 22:03

Danke für die Antworten.

Ich werde mich an das halten, was in "Erdung Satellitenanlage / Antennenmast + Potentialausgleich" steht:

"Wenn aber die Antenne im gesicherten Blitzschutzbereich installiert wurde und kein Blitzschutz durchzuführen ist, sie also nur aus Sicherheitsgründen (ein PA ist prinzipiell IMMER zu empfehlen da er eine Sicherheitsvorkehrung ist und auch viele Endgeräte, vor allem Flachbildfernseher mit integriertem Tuner, massiv Probleme machen können wenn kein PA erstellt wurde) bzw. aus Gründen der wohnungs-/hausübergreifenden Installation den PA durchführen wollen/müssen dann gibt es ja kein Blitzschutzkabel am Antennenmast .... man muss dann die Erdungsblöcke direkt an der HES anschließen."
