VU+ DUO2 mit 2 Twin-Tunern an JRS0502-2+4T?

Ungelesener Beitragvon opaunger » 7. Januar 2016 07:58

Hallo zusammen,

nachdem ich als Neuling einige Zeit im Forum verbracht habe, kam ich zu dem Schluss, dass für meine Anlagenkonfiguration der JRS0502-2+4T das Richtige ist. Mittlerweile zweifele ich ein wenig und könnte Boardunterstützung brauchen.

Was liegt derzeit vor:
Ich betreibe eine sternförmige Sat-Anlage mit einem Quattro-LNB und einem 5/8 Multischalter. Da die Kinder mittlwerweile ausgezogen sind, benötige ich derzeit nur noch 5 Legacy-Teilnehmer.
Hierbei wird ein VU+ DUO2-Receiver mit zwei Twin-Tunern und jeweils einem Antennenkabel pro Tuner gespeist. Nun möchte ich gerne die beiden verbleibenden Tuner zusätzlich speisen, habe aber nur zwei Kabel frei. Es sollte also eine Einkabel-Lösung her.

Ins Auge fiel mir der JRS0502-2+4T, der ja zwei Legacy/CSS-Ausgänge hat. Meine Frage ist, kann ich diese zwei Ausgänge für jeweils einen Twin-Tuner verwenden?
Es irritiert mich, dass jeder dieser Ausgänge die Frequenzen 1280 und 1382 MHz für die Tuner bereit hält. Im Endeffekt müssten ja in der VU+ zwei Frequenzen doppelt verwaltet werden, was sich nach dem Studium dieses Forums eigentlich ausschließt.

Bin ratlos, kann mir jemand helfen?



Benutzeravatar
techno-com
Site Admin
Beiträge: 18168
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: VU+ DUO2 mit 2 Twin-Tunern an JRS0502-2+4T?

Ungelesener Beitragvon techno-com » 7. Januar 2016 09:11

opaunger hat geschrieben:Hallo zusammen,

Hallo und Herzlich Willkommen im Forum :freunde

opaunger hat geschrieben:Ich betreibe eine sternförmige Sat-Anlage mit einem Quattro-LNB und einem 5/8 Multischalter. Da die Kinder mittlwerweile ausgezogen sind, benötige ich derzeit nur noch 5 Legacy-Teilnehmer.
Hierbei wird ein VU+ DUO2-Receiver mit zwei Twin-Tunern und jeweils einem Antennenkabel pro Tuner gespeist. Nun möchte ich gerne die beiden verbleibenden Tuner zusätzlich speisen, habe aber nur zwei Kabel frei. Es sollte also eine Einkabel-Lösung her.

5 Legacy-Teilnehmer zusätzlich zu der Duo2 mit 4 DVB-S2 Tunern (2x Dual-/Twin-Tuner) ?
Da würde dann der Jultec JRS0502-2+4T gar nicht reichen ..... bevor ich das vergesse, den gibt es seit ca. einem halben Jahr eh nicht mehr ! Total ausverkauft und kommt erst wieder in frühestens einem viertel Jahr ca., dann aber total neu aufgebaut.
Was bei ihnen hier viel besser und ggf. einfacher wäre ist eine kaskadierte Lösung von Standard Legacy-Multischalter (Jultec JRM0508T) + Unicable-Multischalter (Jultec JPS0501-8A + Jultec JNT19-800 Netzteil) ..... wäre ein Anlage wie z.B schon unter bitte um Hilfe bei Planung Umrüstung hier umgesetzt (einer von vielen Beiträgen zu einem solchen Aufbau !).
Edit: auch genau so ein Aufbau, dort auch wieder in Verbindung für die Versorgung einer VU+ Duo2, auch unter Umruestung von KD auf Sat/Anlage

opaunger hat geschrieben:Ins Auge fiel mir der JRS0502-2+4T, der ja zwei Legacy/CSS-Ausgänge hat. Meine Frage ist, kann ich diese zwei Ausgänge für jeweils einen Twin-Tuner verwenden?
Es irritiert mich, dass jeder dieser Ausgänge die Frequenzen 1280 und 1382 MHz für die Tuner bereit hält. Im Endeffekt müssten ja in der VU+ zwei Frequenzen doppelt verwaltet werden, was sich nach dem Studium dieses Forums eigentlich ausschließt.

Nein, das würde gehen !!! Sie haben ja 2 Kabel zur Übertragung von 2 der gleichen ID/Frequenz die auf 2 verschiedene Tuner gehen und da jeder einzeln konfigurierbar ist.


Und noch ein Nachtrag: der Beitrag passt auch wunderbar hier rein => Erweitern um Unicable + Einspeisen von DVB-T + UKW
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

opaunger
Neuling
Beiträge: 8
Registriert: 7. Januar 2016 07:18

Re: VU+ DUO2 mit 2 Twin-Tunern an JRS0502-2+4T?

Ungelesener Beitragvon opaunger » 7. Januar 2016 09:54

Herzlichen Dank für diese schnelle und umfassende Antwort!

Es hat aber ein Missverständnis gegeben. Ich benötige zusätzlich zu den 4 Tunern der VU+ DUO lediglich 3 Legacy-Speisungen.
Da scheint mir die bereits vorgestellte Lösung doch etwas überdimensioniert.

Gibt es auch eine kleinere Lösung?

Benutzeravatar
techno-com
Site Admin
Beiträge: 18168
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: VU+ DUO2 mit 2 Twin-Tunern an JRS0502-2+4T?

Ungelesener Beitragvon techno-com » 7. Januar 2016 09:57

Was für Receiver sind diese Geräte die per Legacy gespeist werden sollen? Können sie auch Unicable? Dann einfach 4-fach Verteiler und alles an einen JPS0501-8TN als Versorgung ....


Beitrag erstellt via Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

opaunger
Neuling
Beiträge: 8
Registriert: 7. Januar 2016 07:18

Re: VU+ DUO2 mit 2 Twin-Tunern an JRS0502-2+4T?

Ungelesener Beitragvon opaunger » 7. Januar 2016 10:42

Die Legacy-Abnehmer wären DM500HD, VU+ SoloSE und eine Dreambox1.

Wenn ich es richtig verstehe, könnte der 4-fach Verteiler auf die VU+ DUO VTI (2 Leitungen), die Solo SE VTI (1 Leitung) und die DM500HD Newnigma2 (1 Leitung) aufgeteilt werden und die Dreambox hängt am Legacy-Ausgang.

Da aber nun auf den Unicable-Leitungen 93dBµV anliegen, muss ich die Enddosen austauschen, richtig? Was mache ich mit den zwei Leitungen für die VU+ DUO, die kommen blank aus der Wand?

Es versteht sich von selbst, dass ich das benötigte Material bei Ihnen beziehen werde!

opaunger
Neuling
Beiträge: 8
Registriert: 7. Januar 2016 07:18

Re: VU+ DUO2 mit 2 Twin-Tunern an JRS0502-2+4T?

Ungelesener Beitragvon opaunger » 7. Januar 2016 14:52

Okay ich habe mir die Sache noch mal angesehen und würde es jetzt so machen wollen:

Es wird ein JPS0501-8TN eingesetzt, dazu ein Standard 3-fach-Verteiler am CSS-Port B für
1.) die DUO2 (nach der Dose mit diodenentkoppeltem 2-fach Verteiler in Tuner A und C)
2.) die Solo SE und
3.) die DM500HD

Jeder Tuner erhält eine eigene Frequenz, diese drei Komponenten werden jeweils an eine Jultec JAD307TRS-Dose angeschlossen, die DBox1 (Entschuldigung, natürlich nicht Dreambox1) hängt am Legacy-Port A.

Richtig so?

Benutzeravatar
techno-com
Site Admin
Beiträge: 18168
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: VU+ DUO2 mit 2 Twin-Tunern an JRS0502-2+4T?

Ungelesener Beitragvon techno-com » 7. Januar 2016 15:15

Hallo ... sorry, war bisher super im Stress (Forum + Ladenkunden mit Beratung + Verpacken/Aufbauten etc. etc.), mir glüht der Kopf !

Das wäre auch genau mein Aufbau gewesen wie ich es gemacht hätte, bis auf die Antennendosen was ich jetzt aber hier mal 1:1 berechne (und ich das auch schon vorhin unter Anschluss von zwei Receivern gemacht hatte, bitte auch das mal lesen).

Grundlage => DIN-Normpegel sind 47-77dbµV die am Tuner-Eingang anliegen dürfen, in der Praxis besser 50-70dbµV)
los gehts .....
Ausgang JPS0501-8T = 93dbµV
3-fach Verteiler ca. 7db Dämpfung
10m Kabel mal pauschal genommen ca. 4db Dämpfung
---------------------------
vor der Antennendose jeweils 82dbµV
---------------------------
Jultec JAD307TRS Enddose 7db Auskoppeldämpfung
---------------------------
1. an der Solo SE und DM500HD dann 75dbµV was alles OK wäre
2. an der Duo2 kommt noch ein Kathrein EBC10 (2-fach Verteiler diodenentkoppelt) mit ca. 6db Durchgangsdämpfung extra dazu => 69dbµV also vor den Tunern der Duo2


Fazit: das ist alles OK !
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

opaunger
Neuling
Beiträge: 8
Registriert: 7. Januar 2016 07:18

Re: VU+ DUO2 mit 2 Twin-Tunern an JRS0502-2+4T?

Ungelesener Beitragvon opaunger » 7. Januar 2016 15:23

Ja super,

dann werde ich mich mal an die Bestellung machen.

Super Service, vielen Dank!

Benutzeravatar
techno-com
Site Admin
Beiträge: 18168
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: VU+ DUO2 mit 2 Twin-Tunern an JRS0502-2+4T?

Ungelesener Beitragvon techno-com » 7. Januar 2016 15:32

Ich schau dann drüber und sag Bescheid wenn was falsch ist bzw. ich meine das was fehlt :1147

Hier noch was für das "vor der Bestellung lesen" => Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich
Erdungspflicht bei Antennenanlagen => Erdung Satellitenanlage / Antennenmast + Potentialausgleich
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18168
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: VU+ DUO2 mit 2 Twin-Tunern an JRS0502-2+4T?

Ungelesener Beitragvon techno-com » 7. Januar 2016 16:13

Bestellung da, bezahlt (Paypal) und schon verpackt ! Wartet auf DHL-Abholung :superman:

Für den Grundaufbau alles drin was rein muss :1147

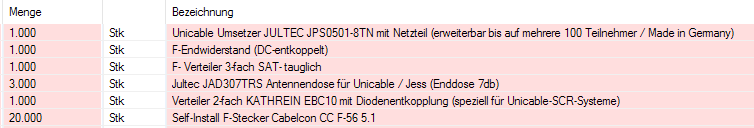

Für die Vollständigkeit vom Beitrag hier noch der Screenshot der Bestellung.

gutenempfang
Dateianhänge
Bestellung User opaunger
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

opaunger
Neuling
Beiträge: 8
Registriert: 7. Januar 2016 07:18

Re: VU+ DUO2 mit 2 Twin-Tunern an JRS0502-2+4T?

Ungelesener Beitragvon opaunger » 10. Januar 2016 11:33

Vielen herzlichen Dank!

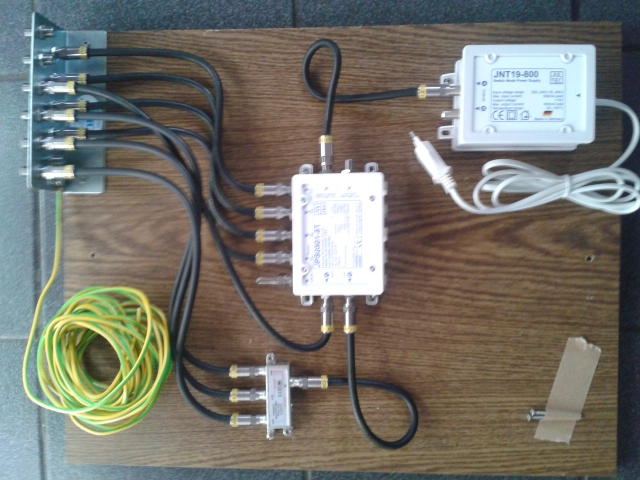

Es hat alles bestens funktioniert. Anbei zeige ich mal meinen Aufbau.

Ihr Service und die prompte Lieferung der Komponenten verdienen ein fettes Lob. Ich werde Sie weiter empfehlen.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18168
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: VU+ DUO2 mit 2 Twin-Tunern an JRS0502-2+4T?

Ungelesener Beitragvon techno-com » 10. Januar 2016 12:10

Sie müssen noch den Verteiler + den Multischalter mit in den Potentialausgleich integrieren ! Also mit einem 4mm² PA-Kabel an den entsprechenden Anschlüssen dieser Komponenten befestigt/verschraube sie verbinden mit dem Erdungsblock !

Sie haben ja einen nicht leitenden Träger verwendet, also nicht z.B. eine Metall-Lochblechplatte !
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

opaunger
Neuling
Beiträge: 8
Registriert: 7. Januar 2016 07:18

Re: VU+ DUO2 mit 2 Twin-Tunern an JRS0502-2+4T?

Ungelesener Beitragvon opaunger » 10. Januar 2016 17:41

Oh jeh,

beim Verteiler ist das kein Problem, wo aber wird das Kabel am Multischalter befestigt?

Benutzeravatar
techno-com
Site Admin
Beiträge: 18168
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: VU+ DUO2 mit 2 Twin-Tunern an JRS0502-2+4T?

Ungelesener Beitragvon techno-com » 10. Januar 2016 18:15

An jeder der 4 Ecken ist da ein Anschluss zum dran machen. Bilder davon findet man hier im Forum (hier in Kopie mit in den Beitrag direkt gesetzt).


Beitrag erstellt via Tapatalk
Dateianhänge
Jultec-Gehause_Potentialausgleich_PA-Anschluss-Schraube
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

opaunger
Neuling
Beiträge: 8
Registriert: 7. Januar 2016 07:18

Re: VU+ DUO2 mit 2 Twin-Tunern an JRS0502-2+4T?

Ungelesener Beitragvon opaunger » 11. Januar 2016 06:46

Prima,
dann werde ich das heute Abend noch verkabeln.

Recht herzlichen Dank!





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag

Zurück zu „VU+“
