Welche Twin Dose bei Catv Einspeisung am Multischalter

Ungelesener Beitragvon aehmkei » 17. Mai 2018 22:26

Hallo Zusammen,

Zur Ausgangssituation:
JULTEC JRM508T für sat (vielen Dank für den vormontierten Aufbau;-))
Kabel Einspeisung direkt daneben, 1 Abzweig zur MMD (Axing 962-11n) der zweite mit F Stecker terminiert.

Sternverkabelung ab Multischalter.

Für den Fall der Fälle dass ich später über den zweiten Ausgang hinter dem Kabel Verstärker Catv am jultec Multischalter einspeisen will, welche Dosen setze ich im Haus am besten?

Dies insbesondere in den Räumen in denen je zwei koax Kabel für eine Dose gelegt sind. Gibt es Twin Dosen auch für mein Vorhaben? Also Twin sat mit Kabel in passender Dämpfung
2 axing SSD7-00 habe ich noch, ebenso zwei SSD5-00.



Benutzeravatar
techno-com
Site Admin
Beiträge: 18339
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Welche Twin Dose bei Catv Einspeisung am Multischalter

Ungelesener Beitragvon techno-com » 18. Mai 2018 10:01

aehmkei hat geschrieben:Hallo Zusammen,

Hallo zurück :freunde

aehmkei hat geschrieben:Zur Ausgangssituation:
JULTEC JRM508T für sat (vielen Dank für den vormontierten Aufbau

Das war der Beitrag unter Witterungsbeständigkeit Cabelcon CX3 7.0 QM direkt an LNB

aehmkei hat geschrieben:Kabel Einspeisung direkt daneben, 1 Abzweig zur MMD (Axing 962-11n) der zweite mit F Stecker terminiert.

Verstehe nicht was sie damit erklären :1122
Kabel-Übergabepunkt geht einmal direkt auf eine Multimedia-Antennendose für das Kabelmodem wohl .... der zweite Ausgang, wohl von einem Abzweiger, ist aktuell noch terminiert und nicht an den terrestrischen Eingang vom JRM-Schalter angeschlossen.

aehmkei hat geschrieben:Sternverkabelung ab Multischalter.

Für den Fall der Fälle dass ich später über den zweiten Ausgang hinter dem Kabel Verstärker Catv am jultec Multischalter einspeisen will, welche Dosen setze ich im Haus am besten?

Dies insbesondere in den Räumen in denen je zwei koax Kabel für eine Dose gelegt sind. Gibt es Twin Dosen auch für mein Vorhaben? Also Twin sat mit Kabel in passender Dämpfung
2 axing SSD7-00 habe ich noch, ebenso zwei SSD5-00.

Eine ganz normale Stichdose, z.B. die Jultec JAD300TRS 3-Loch Stichdose.... da wird keine 4-Loch Dose benötigt, der TV-Ausgang der 3-Loch Dose (IEC-Stecker) ist ja für das TV-Signal vom Kabelanschluss dann da.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

aehmkei
Neuling
Beiträge: 6
Registriert: 25. Oktober 2016 18:26
Danksagung erhalten: 1 Mal

Re: Welche Twin Dose bei Catv Einspeisung am Multischalter

Ungelesener Beitragvon aehmkei » 18. Mai 2018 11:02

Ich meinte hinter dem Kabel Verstärker ist ein zwei Fach Verteiler. Ein Ausgang geht an die mmd Dose mit Modem, der zweite Ausgang ist noch unbenutzt und daher terminiert. Diesen möchte ich nutzen um ihn mit dem Catv Eingang am Multischalter zu verbinden.

Da in zwei Räumen aber jeweils zwei Kabel gezogen sind für Twin Dosen, war die Frage ob bspw die ssd 7-00 passt und ich damit dann auch das Catv signal abgreifen kann.

In den Räumen mit je nur einem Kabel ab Multischalter dann die axing ssd 5-00 und dort dann auch je sat oder cat abgreifen über die gleiche Dose.

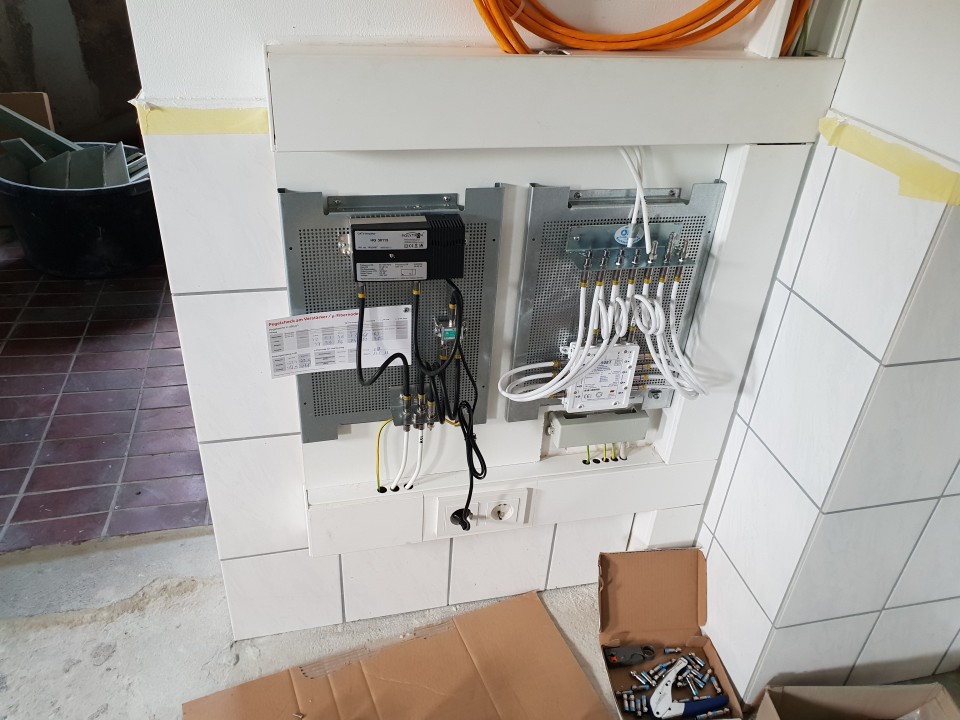

Ich meine noch etwas über ein galvanisches Trennglied gelesen zu haben sobald Multischalter und Kabelverstärker an der gleichen Erdschiene hängenanbei noch ein Bild von dem Aufbau
Dateianhänge
JultecJRM0508T_Lochblechplatte_Potentialausgleich_Montagebeispiel_Praxis_1
Zuletzt geändert von techno-com am 18. Mai 2018 11:18, insgesamt 1-mal geändert.
Grund: Edit by techno-com: Bildernamen angepasst

Benutzeravatar
techno-com
Site Admin
Beiträge: 18339
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Welche Twin Dose bei Catv Einspeisung am Multischalter

Ungelesener Beitragvon techno-com » 18. Mai 2018 11:24

aehmkei hat geschrieben:Da in zwei Räumen aber jeweils zwei Kabel gezogen sind für Twin Dosen, war die Frage ob bspw die ssd 7-00 passt und ich damit dann auch das Catv signal abgreifen kann.

4-Loch Stichdose

aehmkei hat geschrieben:In den Räumen mit je nur einem Kabel ab Multischalter dann die axing ssd 5-00 und dort dann auch je sat oder cat abgreifen über die gleiche Dose.

Da hatte ich zuvor schon die Jultec JAD300TRS Stichdose genannt und verlinkt.

aehmkei hat geschrieben:Ich meine noch etwas über ein galvanisches Trennglied gelesen zu haben sobald Multischalter und Kabelverstärker an der gleichen Erdschiene hängenanbei noch ein Bild von dem Aufbau

Das wäre dann nur notwendig wenn der PA für den Multischalter-Aufbau vom geerdeten Antennenmast kommt (was so sein MUSS wenn die Antenne im Nicht-Blitz-geschützten Bereich installiert wurde - siehe unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich + Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich ) und nicht an der gleichen HES wie auch der Kabel-TV Aufbau hängt... bei ihnen sehe ich aber das beide Lochblechplatten wohl an der HES unten direkt gleich aufliegen.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

aehmkei
Neuling
Beiträge: 6
Registriert: 25. Oktober 2016 18:26
Danksagung erhalten: 1 Mal

Re: Welche Twin Dose bei Catv Einspeisung am Multischalter

Ungelesener Beitragvon aehmkei » 18. Mai 2018 11:43

Vielen Dank für die schnelle Antwort !
Meine Fragen sind vorerst beantwortet :-)
