Neue unicable installation / umbau

Ungelesener Beitragvon Veritas » 4. Mai 2017 08:21

Hallo Experten,

Ich würde gerne auf Unicable umstellen und dabei eigentlich nur die alte Sternverkabelung und Sat-Dosen behalten.
Unicable_Dur-Line_UK109_Einkabel-LNB

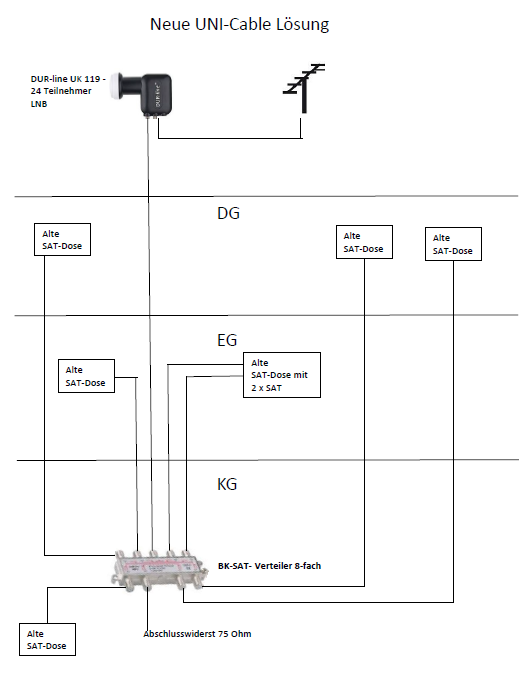

Würde es so gehen wie auf meiner Zeichnung?

Ich würde gerne den DUR-line UK 119 LNB einfach über einen 8-Fach Verteiler an die Sat-Dosen anschließen.

Danke
Zuletzt geändert von techno-com am 4. Mai 2017 09:20, insgesamt 1-mal geändert.
Grund: Edit by techno-com: Beitrag verschoben in passende Rubrik (von "Fragen zu digitalen SAT-Einkabelsysteme" in Rubrik "Unicable LNBs") + .pdf in Bilddatei umgewandelt und neu eingestellt



Benutzeravatar
techno-com
Site Admin
Beiträge: 18543
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Re: Neue unicable installation / umbau

Ungelesener Beitragvon techno-com » 4. Mai 2017 09:26

Hallo und Herzlich Willkommen im Forum :freunde

1. Beitrag verschoben in die Rubrik für "Einkabel-LNBs" ! In der Rubrik die sie für ihre Anfrage verwendet haben ist ein oben fest angepinnter Beitrag => Fragen zu Einkabel-LNBs ? Bitte Kategorie beachten

2. .pdf in Bild umgewandelt und hier eingestellt

3. siehe in der Rubrik wo der Beitrag jetzt steht, dort alles schon mehrfach erklärt. Z.B. unter Fusion Kabel & Sat zu Unicable (2-FMH) + z.B. unter Unicable LNB - und dann? . Es empfiehlt sich aber hier noch ein paar mehr Beiträge durchzulesen, da finden sie auf jede Frage und für jede Art von Aufbau so einer Anlage Beispiele und ihre Antworten.

4. bei der Einspeisung einer terrestrischen Antenne (UKW/DVB-T2/DAB+ ...) wird immer ein Vorverstärker benötigt der das Antennensignal vor der Einspeisung verstärkt um die folgenden Dämpfungen zu kompensieren. Sonst kommt von diesem Signal nie etwas an den Antennendosen an, vor allem nicht bei so einer gewachsenden Verkabelung mit so vielen Kabelwegen und Verteilern etc. etc.


Und zuletzt noch der obligatorische Hinweis auf die Erdungsvorschriften => Erdung Satellitenanlage / Antennenmast + Potentialausgleich + Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18543
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Re: Neue unicable installation / umbau

Ungelesener Beitragvon techno-com » 4. Mai 2017 16:56

Wow, gerade den Beitrag unter https://www.vuplus-support.org/wbb4/index.php?thread/109837-umstellung-auf-unicabel-aber-wie/ entdeckt .... das sind ja Planungen die gehen können, aber - wie hier in den Links erklärt - ggf. auch riesen Probleme geben können !

Von einem UKW-Verstärker redet dort auch keiner .... ohne kann man sich eine exteren UKW-Antenne gleich ersparen, da wirken die Kabel in der Wand dann ggf. besser als "Antenne".
