Fragen zur Anlagenplanung mit Multischalter

Ungelesener Beitragvon harros » 17. Mai 2018 14:39

Hallo Herr Uhde,

erstmal ein großes Lob für die Qualität des Forums und für das Konzept Ihres Online-Shops. :respekt:

Ich habe mich, so weit es mir zeitlich möglich war, versucht, in das Thema einzulesen und anhand von Vorschlägen hier im Forum passende Komponenten abzuleiten.

Wir möchten unsere SAT-Anlage neu gestalten; es werden keine Bestandskomponenten wiederverwendet (von der Verkabelung abgesehen)

Ausgangslage:
- Von einer Giebelseite her gehen 4 UV-beständige SAT-Kabel in den Keller
- Aus dem Keller wiederum werden in einer Sternverteilung jeweils drei Räume mit zwei SAT-Kabel (duplex) und ein Raum mit einem SAT-Kabel versorgt

Endgeräte:
In den Räumen werden unterschiedliche VU+ Receiver (Solo 4k (FBC fähig) und zero) mit VTi-Image stehen

Vorstellung:
- Antenne an die Giebelseite im blitzgeschützten Bereich
- Multischalter in den Keller und von dort aus in einer Sternverteilung zu den Dosen

Komponenten:
1x DUR-LINE 75/80 Select
1x Inverto Quattro LNB
1x Multischalter Jultec JRM0508T
1x Lochblechplatte 40X40CM
1x Erdungsblock für 13 Anschlüsse mit F-Anschluss-Technik (PPC)
4x statischer Überspannungsschutz ("Varistoren")
2x F-Endwiderstand (DC-Entkoppelt) (keine Terrestrik eingespeist + 1 Ausgang vom Multischalter terminiert)
4x Patchkabel 20cm gerade (für die "Eingänge" vom LNB kommend auf den Multischalter-Eingang)
7x Patchkabel 30cm (für die "Ausgänge" vom Multischalter Ausgang zurück auf den Erdungsblock und von dort aus dann weiter zu den Anschlüssen im Haus)

Offene Fragen: :1132

- Welche Antennendosen werden hier verwendet? Was spricht z.B. gegen die SAT-F-Buchse 2fach Kupplung von GIRA (https://katalog.gira.de/de_DE/datenblatt.html?id=638988) oder gibt es hier eine Alternative mit nur 2 F-Stecker für die mit Duplex-Kabel versorgten Räume (bzw. 1 F-Stecker für das Einzelkabel) [TV/Radio-Anschlüsse werden nicht benötigt]?

- Wir nutzen momentan ja 7 Ausgänge, weswegen ich den Jultec JRM0508T mit 8 Ausgängen gewählt habe. Sollte die Anlage irgendwann einmal erweitert werden, so ließe sich doch ein weiterer Multischalter schalten, oder? Oder sollte man hier lieber sofort auf den Jultec JRM0512T mit 12 Ausgängen setzen; nein, oder?

- Werden zusätzlich noch 7x F-Stecker für die Kabel von den Dosen im Keller benötigt?

- Wäre das so beschriebene Szenario ein Legacy-System oder wäre so ein Unicable-Betrieb möglich? Oder anders herum gefragt: Lassen sich die FBC-Features der entsprechenden VU+-Receiver wie beschrieben nutzen? Mir sind die Vorteile von Unicable durchaus bewusst, aber gibt es ja eine Sternverteilung der SAT-Kabel, deswegen habe ich mit den Begrifflichkeiten so meine Schwierigkeiten


:thx



Tags:

Benutzeravatar
techno-com
Site Admin
Beiträge: 18409
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Fragen zur Anlagenplanung mit Multischalter

Ungelesener Beitragvon techno-com » 18. Mai 2018 11:12

harros hat geschrieben:Hallo Herr Uhde,

Hallo und herlich-willkommen

harros hat geschrieben:erstmal ein großes Lob für die Qualität des Forums und für das Konzept Ihres Online-Shops.

:thx

harros hat geschrieben:Ich habe mich, so weit es mir zeitlich möglich war, versucht, in das Thema einzulesen und anhand von Vorschlägen hier im Forum passende Komponenten abzuleiten.
harros hat geschrieben:Ausgangslage:
- Von einer Giebelseite her gehen 4 UV-beständige SAT-Kabel in den Keller
- Aus dem Keller wiederum werden in einer Sternverteilung jeweils drei Räume mit zwei SAT-Kabel (duplex) und ein Raum mit einem SAT-Kabel versorgt

Endgeräte:
In den Räumen werden unterschiedliche VU+ Receiver (Solo 4k (FBC fähig) und zero) mit VTi-Image stehen

Vorstellung:
- Antenne an die Giebelseite im blitzgeschützten Bereich
- Multischalter in den Keller und von dort aus in einer Sternverteilung zu den Dosen
harros hat geschrieben:- Wäre das so beschriebene Szenario ein Legacy-System oder wäre so ein Unicable-Betrieb möglich? Oder anders herum gefragt: Lassen sich die FBC-Features der entsprechenden VU+-Receiver wie beschrieben nutzen? Mir sind die Vorteile von Unicable durchaus bewusst, aber gibt es ja eine Sternverteilung der SAT-Kabel, deswegen habe ich mit den Begrifflichkeiten so meine Schwierigkeiten

Sie haben wirklich viel gelesen :respekt:
Aber ich würde das ganz ganz anders machen, vor allem wegen den FBC-Tunern die über eine Legacy-Versorgung NIEMALS voll versorgt werden können. FBC-Tuner/-Frontends lassen bis zu 8 Tuner-Versorgungen über nur EIN Kabel zu, das dann aber nur per Unicable EN50494 bzw. JESS EN50607 ( Was ist JESS (Jultec Enhanced Stacking System/DIN EN 50607)? ). Wenn man so ein Gerät per Legacy versorgt kann man max. 2 Tuner bei einer Twin-Versorgung (2 Kabel vom Legacy-Multischalter) versorgen.
Lesen sie mal diese Beiträge, das wird ihnen schon sehr viel dazu erklären und auch die Geräte aufzeigen die ich ihnen da empfehlen würde:
Kaufberatung EFH Umbau von Kabel auf Sat.
Oder auch:
VU+ 4K Receiver mit FBC-Tuner/Frontend richtig und voll versorgen (Unicable EN50494 / JESS EN50607)
+ mehr Themen dazu geball zusammengefasst unter Hausanlage Umbau unicable

harros hat geschrieben:Komponenten:
1x DUR-LINE 75/80 Select
1x Inverto Quattro LNB
1x Multischalter Jultec JRM0508T
1x Lochblechplatte 40X40CM
1x Erdungsblock für 13 Anschlüsse mit F-Anschluss-Technik (PPC)
4x statischer Überspannungsschutz ("Varistoren")
2x F-Endwiderstand (DC-Entkoppelt) (keine Terrestrik eingespeist + 1 Ausgang vom Multischalter terminiert)
4x Patchkabel 20cm gerade (für die "Eingänge" vom LNB kommend auf den Multischalter-Eingang)
7x Patchkabel 30cm (für die "Ausgänge" vom Multischalter Ausgang zurück auf den Erdungsblock und von dort aus dann weiter zu den Anschlüssen im Haus)

Das passt ALLES, außer dem Multischalter .... Schauen sie sich den Jultec JRS0502-4+4T oder auch den JPS0502-8+4T an, ich denke damit werden sie glücklicher und mit ganz wenig Mehrkosten erhalten sie damit eine Anlage die mehr versorgt als ein Standard-Legacy-Multischalter.

harros hat geschrieben:- Welche Antennendosen werden hier verwendet? Was spricht z.B. gegen die SAT-F-Buchse 2fach Kupplung von GIRA (https://katalog.gira.de/de_DE/datenblatt.html?id=638988) oder gibt es hier eine Alternative mit nur 2 F-Stecker für die mit Duplex-Kabel versorgten Räume (bzw. 1 F-Stecker für das Einzelkabel) [TV/Radio-Anschlüsse werden nicht benötigt]?

Das erklären die verlinkten Beiträge ....
Aber eines vorab => diese Gira-Antennendosen sind KEINE Antennendosen, das sind einfach nur "Verbinder" die absolut KEINE technische Wirkung ("technischen Zweck") haben die wir hier bei einem richtigen Aufbau benötigen.
Ihnen reichen normale 3-Loch Durchgangs- bzw. Enddosen aus, das von Gira wären eh "Stich"dosen die nicht immer in einen Aufbau rein passen.

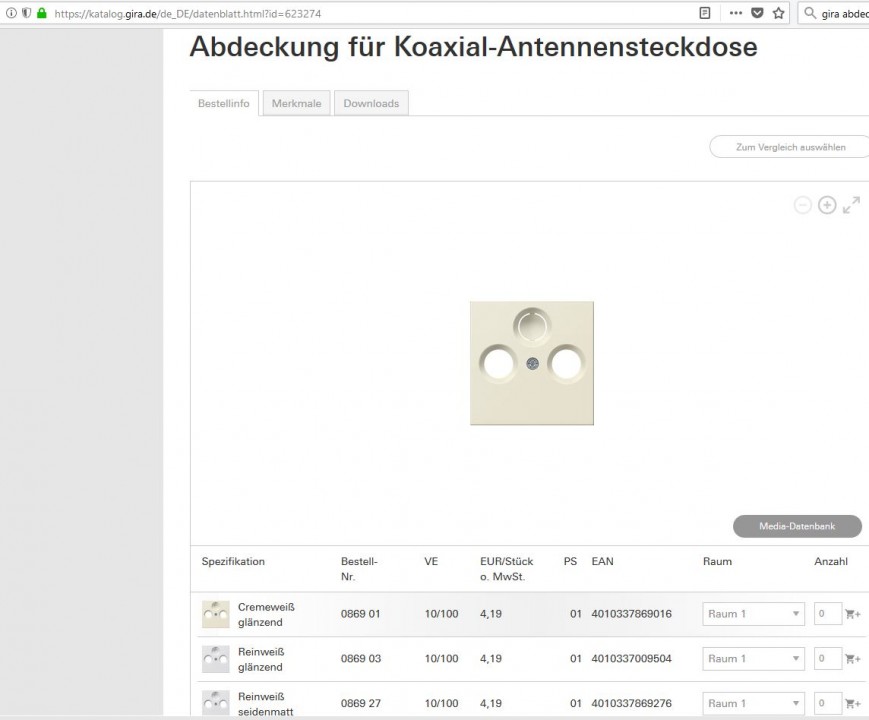

Aber auch dafür gibt es von Gira Abdeckplatten/Blenden => https://katalog.gira.de/de_DE/datenblatt.html?id=623274
Gira-3-Loch-Antennendose-Blende

Die Abstände der Antennendosen-Ausgänge sind genormt und daher immer gleich !

harros hat geschrieben:- Wir nutzen momentan ja 7 Ausgänge, weswegen ich den Jultec JRM0508T mit 8 Ausgängen gewählt habe. Sollte die Anlage irgendwann einmal erweitert werden, so ließe sich doch ein weiterer Multischalter schalten, oder? Oder sollte man hier lieber sofort auf den Jultec JRM0512T mit 12 Ausgängen setzen; nein, oder?

Erweitern können sie jeden Jultec-Multischalter, da gibt es "Kaskaden" die man jederzeit mit einbauen kann - damit "erweitern" kann.
Siehe Jultec-Typenschlüssel.

harros hat geschrieben:- Werden zusätzlich noch 7x F-Stecker für die Kabel von den Dosen im Keller benötigt?

Ja, die müssen ja angeschlossen werden. Dafür einfach die Cabelcon Self-Install 5.1 Stecker verwenden.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18409
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Fragen zur Anlagenplanung mit Multischalter

Ungelesener Beitragvon techno-com » 18. Mai 2018 11:13

P.S. haben den Beitrag mal verschoben in die Rubrik für "Fragen zu Sat-Einkabelsysteme" da es hier wohl mehr darauf hinaus läuft ...
Aber auch einen Link im alten Forum "technische Fragen zu Satanlagen" stehen lassen.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

harros
Neuling
Beiträge: 5
Registriert: 17. Mai 2018 14:33

Re: Fragen zur Anlagenplanung mit Multischalter

Ungelesener Beitragvon harros » 21. Mai 2018 23:01

Hallo Herr Uhde

techno-com hat geschrieben:Hallo und herlich-willkommen

:thx

Herzlichen Dank für die rasche Antwort. :1111

techno-com hat geschrieben:Aber ich würde das ganz ganz anders machen, vor allem wegen den FBC-Tunern die über eine Legacy-Versorgung NIEMALS voll versorgt werden können. FBC-Tuner/-Frontends lassen bis zu 8 Tuner-Versorgungen über nur EIN Kabel zu, das dann aber nur per Unicable EN50494 bzw. JESS EN50607

In Ordnung. Da wir hier mit der VU+/ VTi-Kombination eine sehr homogene und Unicable / JESS – fähige Endgeräteflotte verwenden, könnten wir die Legacy-Versorgnung ja außer Acht lassen, oder? Würde man in diesem Fall das zweite Kabel der Duplex-Versorgung überhaupt noch nutzen oder lieber „blind“ (also ohne Anschluss) in der UP-Dose verschwinden lassen? Ich sehe in diesem Fall keinen Sinn, das zweite Kabel zu nutzen.

Ich konstruiere mal etwas aus dem, was ich mir hier bisher so angelesen habe. Ich bitte Sie mich zu korrigieren, falls ich völligen Unsinn verzapfe. :1118
Wir haben hier ja eine Sternverteilung. Der Jultec JRS0502-4+4T besitzt zwei CSS-Ausgänge; nutzen wir, wie oben angenommen, nur je ein Kabel der Duplex-Leitungen, so müssen wir vier Stränge versorgen. Hierzu wird ein Verteiler ohne Diodenentkopplung benötigt; bzw., konkret 2x 2-fach Verteiler.

Die Dosen habe ich bisher völlig außer Acht gelassen. Bei einer Sternverteilung gibt es keine Durchgangsdosen, also kommen hier jeweils nur die JAD307TRS in Frage (insgesamt vier mal).

techno-com hat geschrieben:Ja, die müssen ja angeschlossen werden. Dafür einfach die Cabelcon Self-Install 5.1 Stecker verwenden.

In Ordnung - macht Sinn. Die vier Kabel vom LNB müssen somit ja auch noch einen F-Stecker erhalten, oder?

techno-com hat geschrieben:Aber eines vorab => diese Gira-Antennendosen sind KEINE Antennendosen, das sind einfach nur "Verbinder" die absolut KEINE technische Wirkung ("technischen Zweck") haben die wir hier bei einem richtigen Aufbau benötigen.

Alles klar, hatte ich hier auch schon gelesen; dumme Frage von mir. :1162

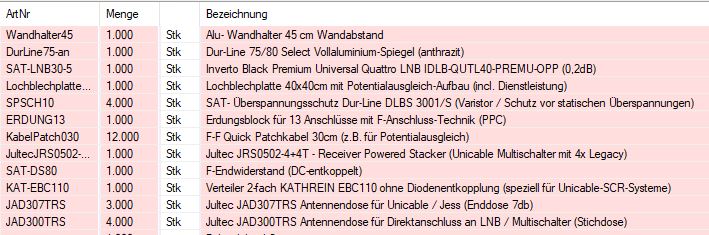

Aktualisierte Komponenten:
1x DUR-LINE 75/80 Select
1x Inverto Quattro LNB
1x Multischalter Jultec JRS0502-4+4T
2x Verteiler 2-fach KATHREIN EBC110 ohne Diodenentkopplung (speziell für Unicable-SCR-Systeme)
1x Lochblechplatte 40x40cm
1x Erdungsblock für 13 Anschlüsse mit F-Anschluss-Technik (PPC)
4x statischer Überspannungsschutz ("Varistoren")
5x F-Endwiderstand (DC-Entkoppelt) (keine Terrestrik eingespeist + 4 Legacy-Ausgänge vom Multischalter terminiert)
4x Patchkabel 20cm gerade (für die "Eingänge" vom LNB kommend auf den Multischalter-Eingang)
2x Patchkabel 20cm gerade (für die „Ausgänge“ vom Multischalter auf die Verteiler)
4x Patchkabel 30cm (für die "Ausgänge" von den Verteilern zurück auf den Erdungsblock und von dort aus dann weiter zu den Anschlüssen im Haus)
4x JAD307TRS Enddose
8x Self-Install F-Stecker Cabelcon CC F-56 5.1 (4 Kabel von LNB kommend + 4 Kabel auf die JAD307TRS-Dosen)

Weitere Fragen:
- Müssen die beiden optionalen LNB-Versorgungseingänge des Jultec JRS0502-4+4T ebenfalls terminiert werden?
- Wird bei dieser Konstellation ein externes Netzteil für den Jultec JRS0502-4+4T benötigt?
- Der Inverto Black Premium Universal Quattro LNB IDLB-QUTL40-PREMU-OPP (0,2dB) passt hierfür noch, oder?
- Macht es einen Unterschied, ob ich 2x einen 2-fach Verteiler oder 1x 3-fach Verteiler und einen direkten Anschluss am CSS-Ausgang verwende?

Benutzeravatar
techno-com
Site Admin
Beiträge: 18409
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Fragen zur Anlagenplanung mit Multischalter

Ungelesener Beitragvon techno-com » 22. Mai 2018 10:35

harros hat geschrieben:Hallo Herr Uhde

Hallo zurück :1119

harros hat geschrieben:Herzlichen Dank für die rasche Antwort.

Ich habe hier aber noch sehr viel Kopfschmerzen mit ihrer Planung ! Da ist vieles absolut falsch verstanden worden ggf. und/oder aus den verlinkten Beiträgen, die sie hoffentilch gelesen haben, raus gelesen worden :1122

harros hat geschrieben:In Ordnung. Da wir hier mit der VU+/ VTi-Kombination eine sehr homogene und Unicable / JESS – fähige Endgeräteflotte verwenden, könnten wir die Legacy-Versorgnung ja außer Acht lassen, oder?

Nein, sie haben nur die Beschreibung von dem gewählten Multischalter falsch gelesen/verstanden ... fangen wir mal an :superman:

harros hat geschrieben:Würde man in diesem Fall das zweite Kabel der Duplex-Versorgung überhaupt noch nutzen oder lieber „blind“ (also ohne Anschluss) in der UP-Dose verschwinden lassen? Ich sehe in diesem Fall keinen Sinn, das zweite Kabel zu nutzen.

Das 2. Kabel macht wohl einen Sinn .... nehmen wir meinen Fall das ich einen Receiver mit Twin-Tuner/FBC-Frondend und zusätzlich einen TV mit eingebautem Sat-Tuner dort im Wohnzimmer stehen habe, die möchten ja beide versorgt werden. So nehme ich das eine Kabel für eine JAD307TRS Enddose für den CSS-Ausgang (versorgt beim JRS0502-4+4T so 4 Tuner über nur ein Kabel) und das andere Kabel über einen der Legacy-Ausgänge vom JRS0502-4+4T für einen JAD300TRS Stichdose über einen der 4 Legacy-Ausgänge.
So habe ich dort 2 Versorgungen für diese beiden "Geräte". Problem bei ihnen wohl das sie dort beide Kabel nur in eine Unterputzdose geführt haben, wir aber 2 UNTERSCHIEDLICHE Antennendosen in dann 2 Unterputzdosen montiert benötigen würden. Falsche Planung vorab !
Ich verweise noch einmal auf den Jultec-Typenschlüssel und empfehle dringend die von mir verlinkten Beiträge und die Artikelbeschreibung vom Jultec JRS0502-4+4T noch einmal zu lesen.
Z.B. den Beitrag unter Umbau Sat digital Sternverteilung auf unicable
oder über diesen Suchlink noch duzende Mehr Beiträge die eine Nutzung von diesem Schalter erklären.

harros hat geschrieben:Ich konstruiere mal etwas aus dem, was ich mir hier bisher so angelesen habe. Ich bitte Sie mich zu korrigieren, falls ich völligen Unsinn verzapfe.
Wir haben hier ja eine Sternverteilung. Der Jultec JRS0502-4+4T besitzt zwei CSS-Ausgänge; nutzen wir, wie oben angenommen, nur je ein Kabel der Duplex-Leitungen, so müssen wir vier Stränge versorgen. Hierzu wird ein Verteiler ohne Diodenentkopplung benötigt; bzw., konkret 2x 2-fach Verteiler.

Bei dieser Planung wäre der JRS0502-4+4T falsch, was sie da planen wäre das alles über einen JRS0502-4T, also die Version ohne die extra Legacy-Ausgänge. Aber die würde ich hier einfach mit einplanen, siehe oben verlinkter Beitrag.

harros hat geschrieben:4x JAD307TRS Enddose

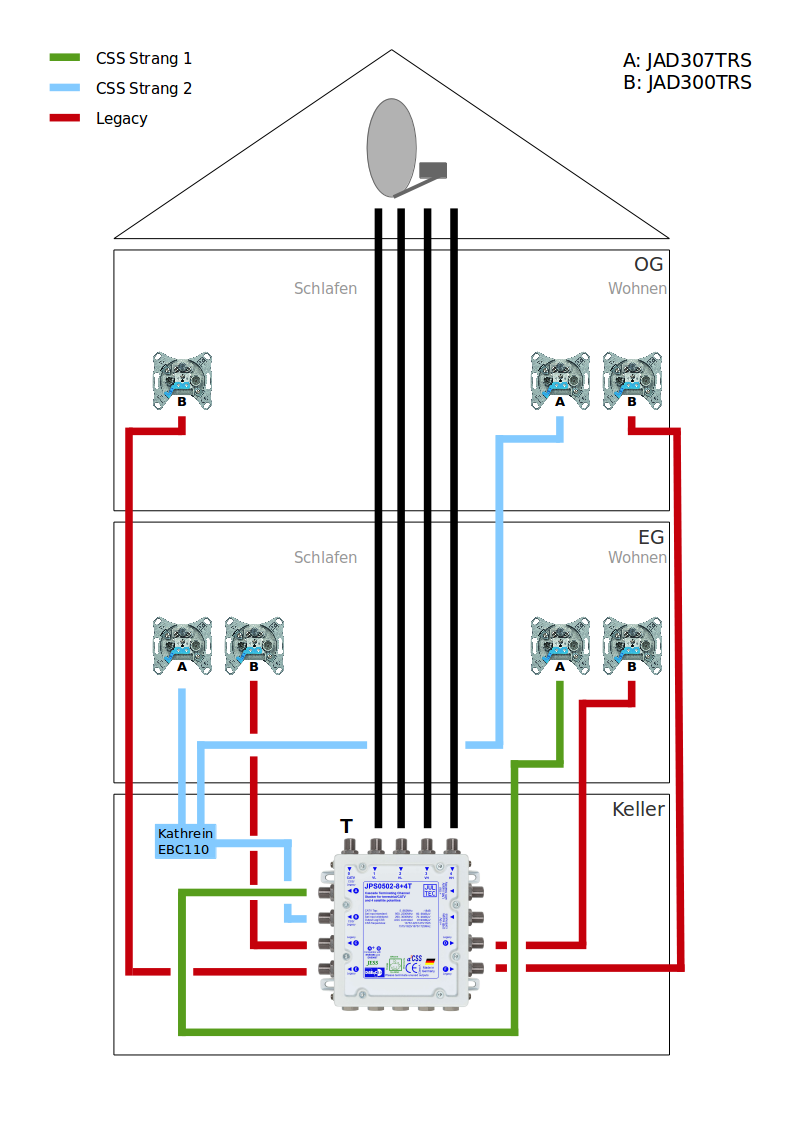

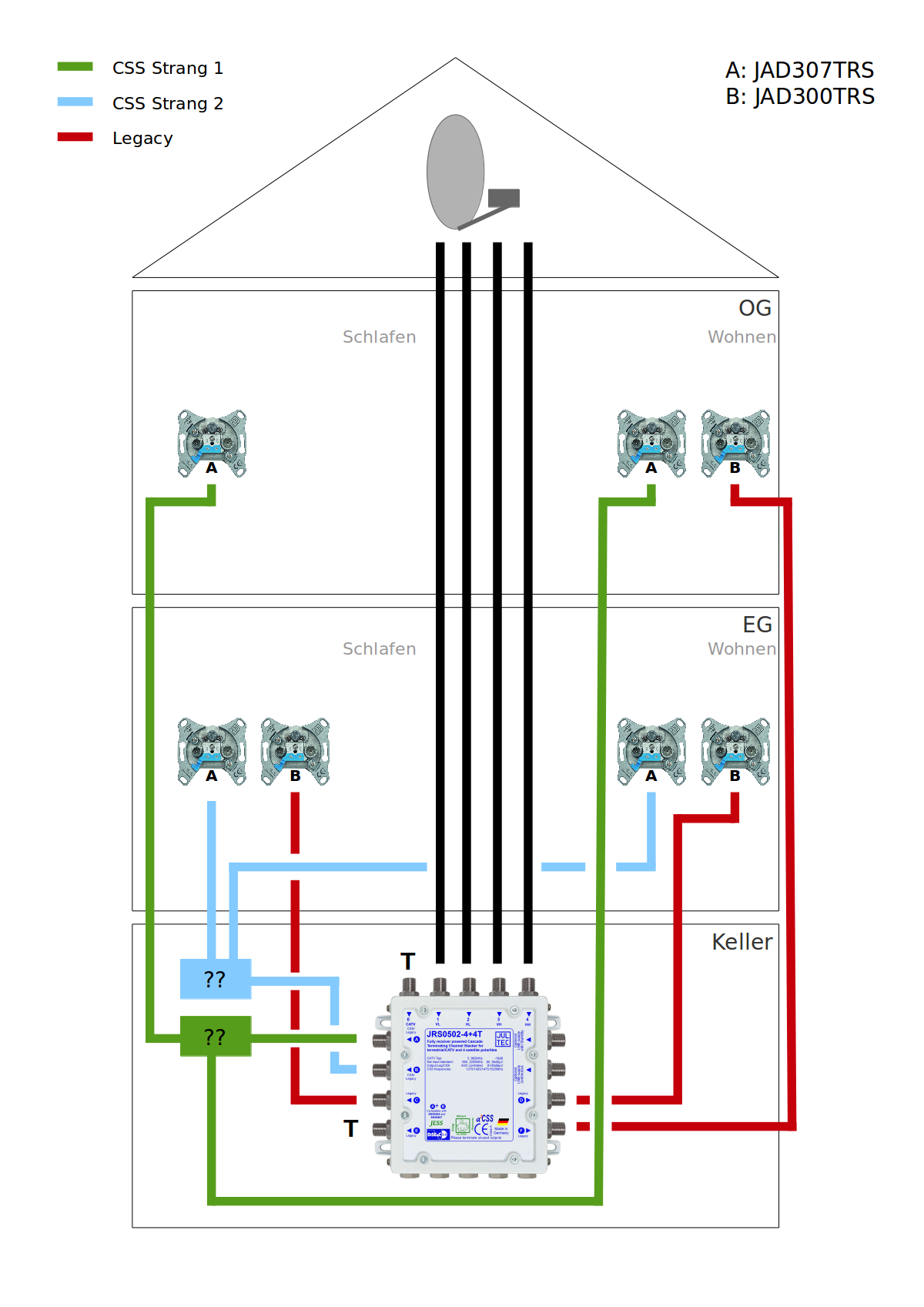

harros hat geschrieben:Die Dosen habe ich bisher völlig außer Acht gelassen. Bei einer Sternverteilung gibt es keine Durchgangsdosen, also kommen hier jeweils nur die JAD307TRS in Frage (insgesamt vier mal).

Enddosen (JAD307TRS) nur an den CSS-Ausgängen
Stichdosen (JAD300TRS) an den Legacy-Ausgängen

harros hat geschrieben:In Ordnung - macht Sinn. Die vier Kabel vom LNB müssen somit ja auch noch einen F-Stecker erhalten, oder?

Klar, die müssen ja auch angeschlosen werden.

harros hat geschrieben:Aktualisierte Komponenten:
1x DUR-LINE 75/80 Select

:1147

harros hat geschrieben:1x Multischalter Jultec JRS0502-4+4T

Finde ich hier OK, auch wenn dieser - im Gegensatz zum JPS0502-8+4T - nur je 4 Unicable-Versorgungen an seinen 2 CSS-Ausgängen hat... vollkommen ausreichend wohl.

harros hat geschrieben:2x Verteiler 2-fach KATHREIN EBC110 ohne Diodenentkopplung (speziell für Unicable-SCR-Systeme)
harros hat geschrieben:- Macht es einen Unterschied, ob ich 2x einen 2-fach Verteiler oder 1x 3-fach Verteiler und einen direkten Anschluss am CSS-Ausgang verwende?

Wird nicht benötigt .... siehe oben verlinkter Beitrag.
Ein JRS0502-4+4T hätte auch nur 4 UBs an jedem der CSS-Ausgänge, also max. Versorgung von 4 Tunern über jeden dieser Ausgänge.

harros hat geschrieben:1x Lochblechplatte 40x40cm
1x Erdungsblock für 13 Anschlüsse mit F-Anschluss-Technik (PPC)
4x statischer Überspannungsschutz ("Varistoren")
5x F-Endwiderstand (DC-Entkoppelt) (keine Terrestrik eingespeist + 4 Legacy-Ausgänge vom Multischalter terminiert)

Anzahl der Widerstände wird sich ggf. noch ändern, aber sonst OK :1147

harros hat geschrieben:4x Patchkabel 20cm gerade (für die "Eingänge" vom LNB kommend auf den Multischalter-Eingang)
2x Patchkabel 20cm gerade (für die „Ausgänge“ vom Multischalter auf die Verteiler)
4x Patchkabel 30cm (für die "Ausgänge" von den Verteilern zurück auf den Erdungsblock und von dort aus dann weiter zu den Anschlüssen im Haus)

Nicht die 20cm Patchkabel, das sind "alte". Alles mit den 30/40/50cm Patchkabeln machen, das sind die handgefertigten mit dem guten Koaxkabel und den guten Steckern dran.

harros hat geschrieben:8x Self-Install F-Stecker Cabelcon CC F-56 5.1 (4 Kabel von LNB kommend + 4 Kabel auf die JAD307TRS-Dosen)

Da nimmt man einfach immer ein paar mehr, die kosten ja nicht viel .... und dann macht man sich die F-Anschlusskabel von den Antennendosen bis zu den Receiver-Tuner-Eingängen damit auch noch selbst .... einfach Reste vom Koaxkabel dafür verwenden.

harros hat geschrieben:Weitere Fragen:
- Müssen die beiden optionalen LNB-Versorgungseingänge des Jultec JRS0502-4+4T ebenfalls terminiert werden?

Nein => Umbau SAT Anlage auf Unicable
Siehe auch Artikelbeschreibung vom Gerät, steht auch dort mit drin.

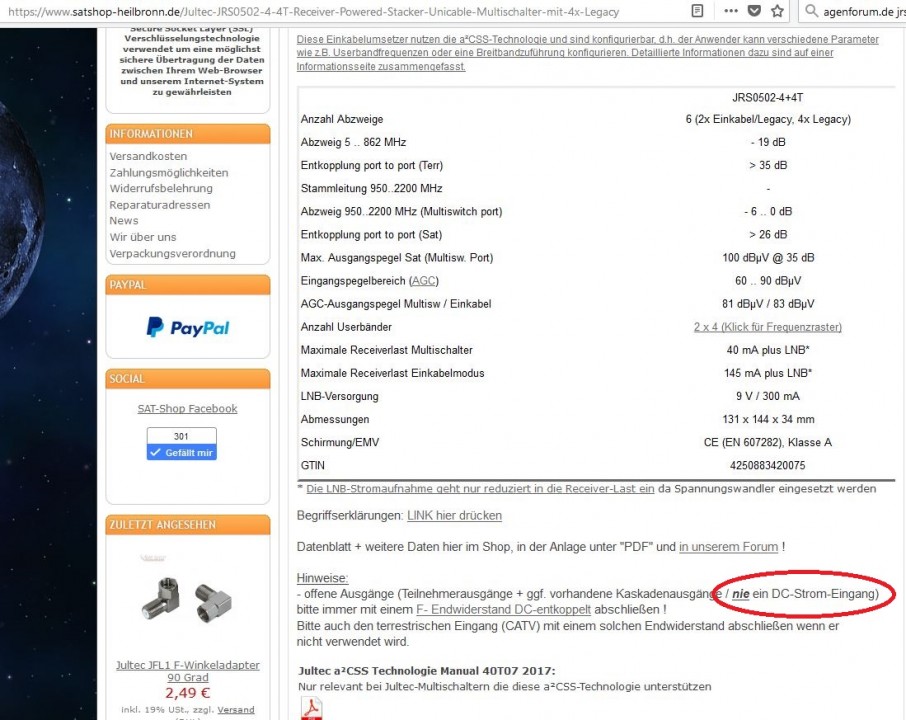

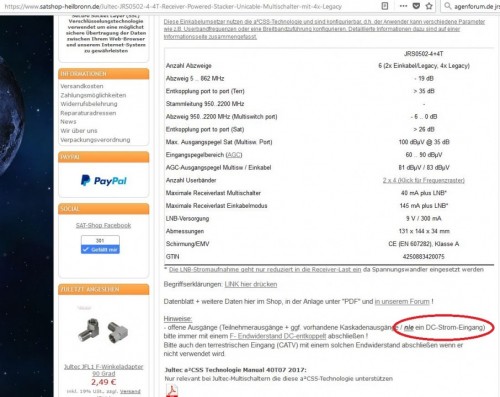

JultecJRS0502-4+4T_Artikelbeschreibung_DC-Strom-Eingang


harros hat geschrieben:- Wird bei dieser Konstellation ein externes Netzteil für den Jultec JRS0502-4+4T benötigt?

Nein, auch hier noch einmal den Jultec-Typenschlüssel und die Artikelbeschreibung vom JRS-Schalter anschauen.

harros hat geschrieben:- Der Inverto Black Premium Universal Quattro LNB IDLB-QUTL40-PREMU-OPP (0,2dB) passt hierfür noch, oder?
harros hat geschrieben:1x Inverto Quattro LNB

Ja, in jedem Beitrag der sich mit dem JRS0502-4+4T befasst so dabei und in einem extra Beitrag unter Welches Quattro-LNB für Jultec JRS0502-4+4T? auch so erklärt.


P.S. ein ganz wichtiger Aspekt bei so einer Planung ist IMMER eine Skizze/Zeichnung :1112 Sie finden in fast allen Beiträgen solche. Damit kann man dann zu 100% etwas anfangen, das ist immer einfacher als das alles nur in Worten zu sehen.

----

Per Zufall gerade noch einen genau passenden Beitrag gefunden (vom Dachsparrenhalter, über Erdung/Blitzschutz bis hin zu Variationen von Multischalter-Verwendungen):
Beratung für Sat-Anlage in Neubau
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

harros
Neuling
Beiträge: 5
Registriert: 17. Mai 2018 14:33

Re: Fragen zur Anlagenplanung mit Multischalter

Ungelesener Beitragvon harros » 27. Mai 2018 12:29

Hallo Herr Uhde,

vielen Dank für Ihre Antwort und für die Richtigstellungen. :thx

techno-com hat geschrieben:Problem bei ihnen wohl das sie dort beide Kabel nur in eine Unterputzdose geführt haben, wir aber 2 UNTERSCHIEDLICHE Antennendosen in dann 2 Unterputzdosen montiert benötigen würden. Falsche Planung vorab !

Asche auf mein Haupt. Zum Glück ist noch nicht zu spät – just in time! Der Maler ist in den Räumen mit den Duplex-Kabeln noch nicht angekommen. Also werde ich morgen die Einzel-UPs schnell noch durch Doppel-UPs ersetzen.

techno-com hat geschrieben:Enddosen (JAD307TRS) nur an den CSS-Ausgängen
Stichdosen (JAD300TRS) an den Legacy-Ausgängen

:1147

techno-com hat geschrieben:Finde ich hier OK, auch wenn dieser - im Gegensatz zum JPS0502-8+4T - nur je 4 Unicable-Versorgungen an seinen 2 CSS-Ausgängen hat... vollkommen ausreichend wohl.

Ob es nun ein JRS0502-4+4T oder ein JPS0502-8+4T werden soll, kann ich mir ja noch kurzfristig überlegen. Wobei uns bei dem geplanten Aufbau die vier Userbänder bei zwei Receiver pro CSS-Strang eigentlich reichen sollten. Klar, die Frage ist immer, was Zukunftssicherer ist, sollte irgendwann mal irgendwo eine weitere Dose abgezweigt werden. Auf der anderen Seite ließe sich der Multiswitch später ohne großen Aufwand austauschen, sollte es mit den vier UBs pro Strang doch zu eng werden – immerhin liegt der *-8+4T rund 100 EUR über dem *4+4T.

techno-com hat geschrieben:Nicht die 20cm Patchkabel, das sind "alte". Alles mit den 30/40/50cm Patchkabeln machen, das sind die handgefertigten mit dem guten Koaxkabel und den guten Steckern dran.

Okay

techno-com hat geschrieben:P.S. ein ganz wichtiger Aspekt bei so einer Planung ist IMMER eine Skizze/Zeichnung :1112 Sie finden in fast allen Beiträgen solche. Damit kann man dann zu 100% etwas anfangen, das ist immer einfacher als das alles nur in Worten zu sehen.

Stimmt, ich habe mal eine Zeichnung von dem geplanten Aufbau gemacht.

helpmesmilie Konkret unklar ist mir noch, wie wir bei einem Vollstern ohne Verteiler die zwei CSS-Ausgänge des Multiswitch auf die vier Ableitungen zu den Dosen bekommen sollen? Ich habe diese Stellen in der Zeichnung mal mit "??" gekennzeichnet. Hierfür hatte ich ja den 2x "KATHREIN EBC110 ohne Diodenentkopplung" vorgesehen. Leider habe ich es nicht geschafft, dies hier im Forum oder in der Artikelbeschreibung irgendwie herauszulesen.
Dateianhänge

Benutzeravatar
techno-com
Site Admin
Beiträge: 18409
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Fragen zur Anlagenplanung mit Multischalter

Ungelesener Beitragvon techno-com » 28. Mai 2018 11:45

harros hat geschrieben:Hallo Herr Uhde,

Hallo zurück :1119

harros hat geschrieben:vielen Dank für Ihre Antwort und für die Richtigstellungen.

:1147

harros hat geschrieben:Ob es nun ein JRS0502-4+4T oder ein JPS0502-8+4T werden soll, kann ich mir ja noch kurzfristig überlegen. Wobei uns bei dem geplanten Aufbau die vier Userbänder bei zwei Receiver pro CSS-Strang eigentlich reichen sollten. Klar, die Frage ist immer, was Zukunftssicherer ist, sollte irgendwann mal irgendwo eine weitere Dose abgezweigt werden. Auf der anderen Seite ließe sich der Multiswitch später ohne großen Aufwand austauschen, sollte es mit den vier UBs pro Strang doch zu eng werden – immerhin liegt der *-8+4T rund 100 EUR über dem *4+4T.

Mehr als 100€ mehr sogar :1118
Jultec JRS0502-4+4T = > 191€
Jultec JPS0502-8+4T => 279€
aber der JPS benötigt ja das Netzteil auch noch hinzu importantnotice
Jultec JNT19-2000 Netzteil => 69€

Dafür habe ich aber 8 Tuner-Versorgungen mehr (statt 2x4 habe ich 2x8 über die CSS-Ausgänge) ... und nur auf diesem Weg könnte man mal einen FBC-Tuner/-Frontend voll versorgen oder bei einer Splittung von einem Ausgang auf 2 Anschlüsse/Räume mehr als 2x2 Tuner versorgen.

harros hat geschrieben:Stimmt, ich habe mal eine Zeichnung von dem geplanten Aufbau gemacht.

helpmesmilie Konkret unklar ist mir noch, wie wir bei einem Vollstern ohne Verteiler die zwei CSS-Ausgänge des Multiswitch auf die vier Ableitungen zu den Dosen bekommen sollen? Ich habe diese Stellen in der Zeichnung mal mit "??" gekennzeichnet. Hierfür hatte ich ja den 2x "KATHREIN EBC110 ohne Diodenentkopplung" vorgesehen. Leider habe ich es nicht geschafft, dies hier im Forum oder in der Artikelbeschreibung irgendwie herauszulesen.

Wenn sie das so aufbauen möchten wie in ihrer Zeichnung sind wir wieder bei den Verteilern die sie anfangen schon genannt hatte:
harros hat geschrieben:Aktualisierte Komponenten:
....
2x Verteiler 2-fach KATHREIN EBC110 ohne Diodenentkopplung (speziell für Unicable-SCR-Systeme)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

harros
Neuling
Beiträge: 5
Registriert: 17. Mai 2018 14:33

Re: Fragen zur Anlagenplanung mit Multischalter

Ungelesener Beitragvon harros » 29. Juni 2018 23:56

Hallo Herr Uhde,

nach mehr als vier Wochen Funkstille und dem Endspurt auf der Baustelle nun wieder eine Rückmeldung von mir.

Wir würden die Anlage im Wesentlichen gerne wie bereits beschrieben realisieren. Das Schlafzimmer im OG soll aber doch nur eine Legacy-Versorgung erhalten; wenn hier irgendwann mal ein Fernseher angeschlossen wird, dann reicht ein Legacy-Anschluss völlig aus. Dafür können wir dann den wichtigen CSS-Anschluss im Wohnzimmer im EG voll versorgen.
Zum besseren Verständnis nochmal eine aktualisierte Zeichnung.

Würden Sie mir die Lochblechplatte entsprechend zusammenstellen? Anbei ein Screenshot des Warenkorbs. Falls hier noch Artikel fehlen / falsch sind (insbs. bei den Patchkabeln), so bitte ich um Rückmeldung. Benötigen Sie im Bestellverlauf noch einen Hinweis auf diesen Beitrag oder soll ich den Warenkorb wie im Screenshot zu sehen zusammenstellen? :1111

Die Self-Install F-Stecker hat mein Elektriker überraschenderweise immer im Auto (ich habe ihn unterschätzt), sodass ich diese nicht mehr benötige. Aus den Kabelresten habe ich mir bereits Anschlusskabel in passender Länge gebastelt. :respekt:

:thx
Dateianhänge

Benutzeravatar
techno-com
Site Admin
Beiträge: 18409
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Fragen zur Anlagenplanung mit Multischalter

Ungelesener Beitragvon techno-com » 30. Juni 2018 05:26

Hallo...

Ich bin heute nur per Handy hier kurz drin, aber aufgefallen sind mit sofort 2 Sachen:
1. fehlt komplett das Netzteil Jultec JNT19-2000
2. fehlt das 13. Patchkabel für den Netzteil Anschluss an den MS
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

harros
Neuling
Beiträge: 5
Registriert: 17. Mai 2018 14:33

Re: Fragen zur Anlagenplanung mit Multischalter

Ungelesener Beitragvon harros » 30. Juni 2018 10:05

Hallo Herr Uhde,

ich habe gestern schon auf der Startseite gesehen, dass Sie heute auf Montage sind – daher vielen Dank für die prompte Rückmeldung. :respekt:

Sorry, ich hatte da etwas falsches im Kopf. Ich hätte es auch schon an der Bezeichnung JPS das erforderliche Netzteil erkennen können :1162 ; deswegen ja auch die mehr als 100 € Preisdifferenz zum Jultec JRS0502-4+4T.

Dann machen wir es anders: Der Aufbau bleibt wie gezeigt, nur der MS wird ein Jultec JRS0502-4+4T (Anschlüsse bleiben ja gleich). Mir ist bewusst, dass uns dann an einem CSS-Strang "nur" 2 x 2 Tuner und am anderen 1 x 4 Tuner zur Verfügung stehen – dies soll uns aber reichen. Somit entfällt ja auch das 13. Patchkabel.

Also, so dann, oder? :1111

Benutzeravatar
techno-com
Site Admin
Beiträge: 18409
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Fragen zur Anlagenplanung mit Multischalter

Ungelesener Beitragvon techno-com » 30. Juni 2018 13:18

Ja, dann passt das !
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18409
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 347 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: Fragen zur Anlagenplanung mit Multischalter

Ungelesener Beitragvon techno-com » 3. Juli 2018 10:16

Vielen Dank für ihre Bestellung :thx

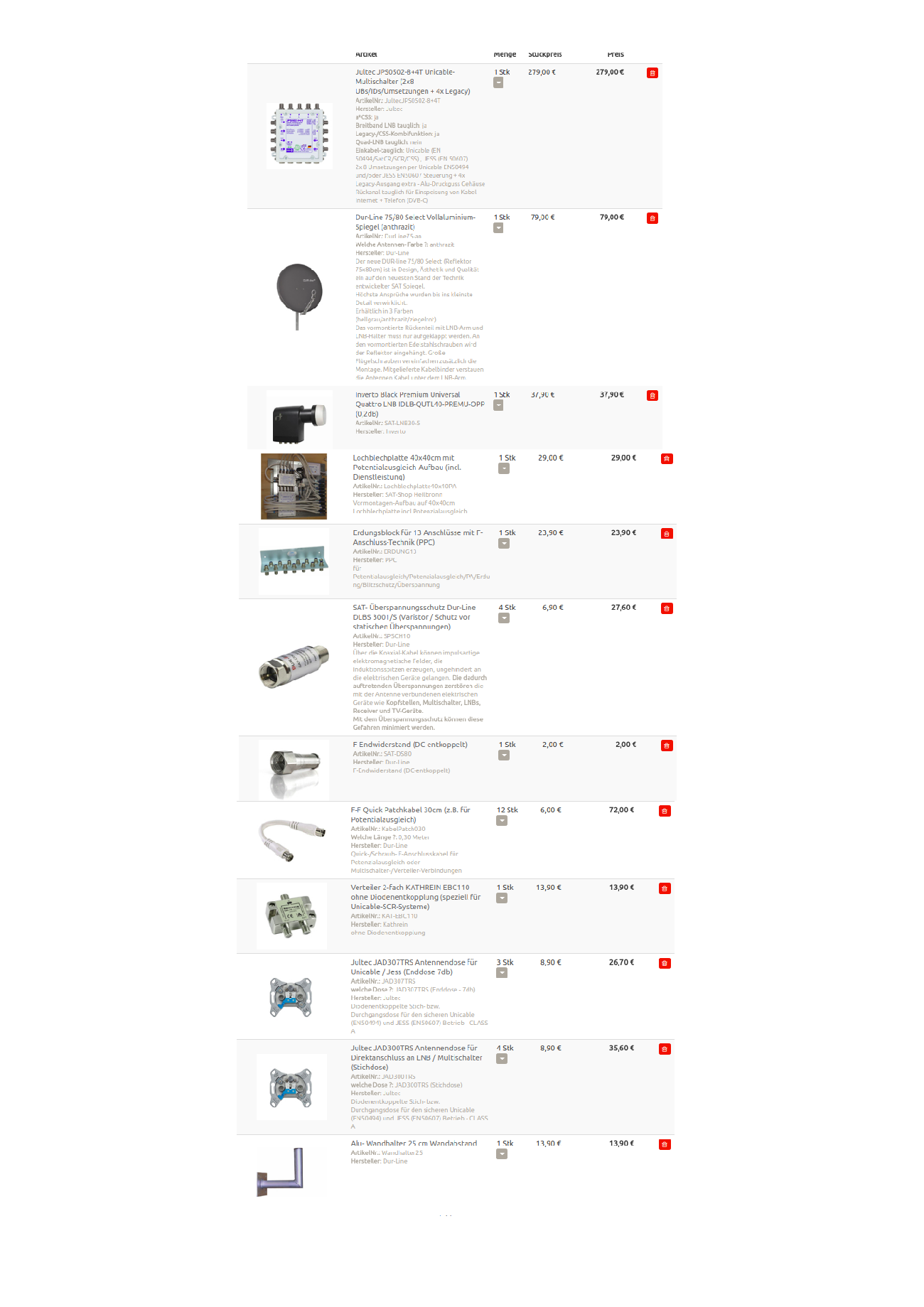

Für die Vollständigkeit vom Beitrag hier noch ein Screenshot davon:
Bestellung User harros

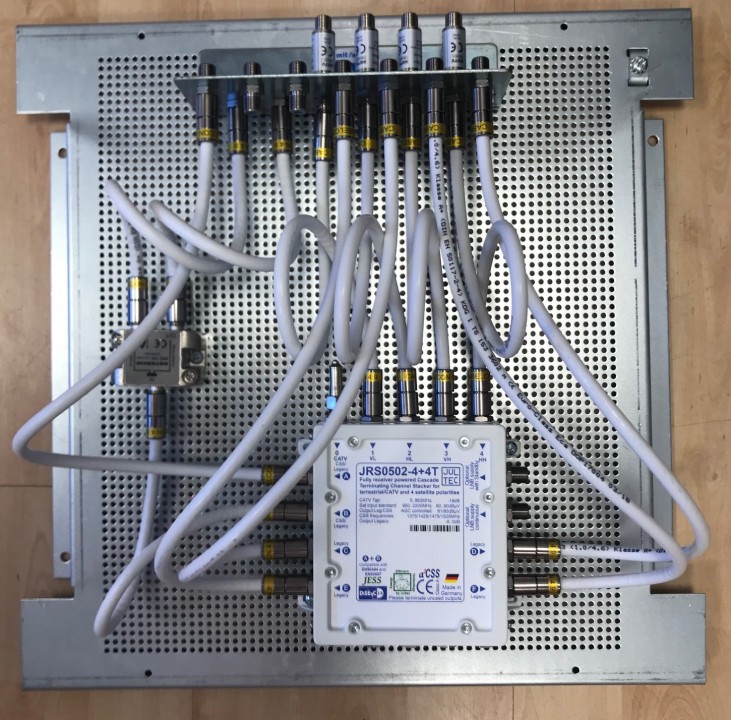

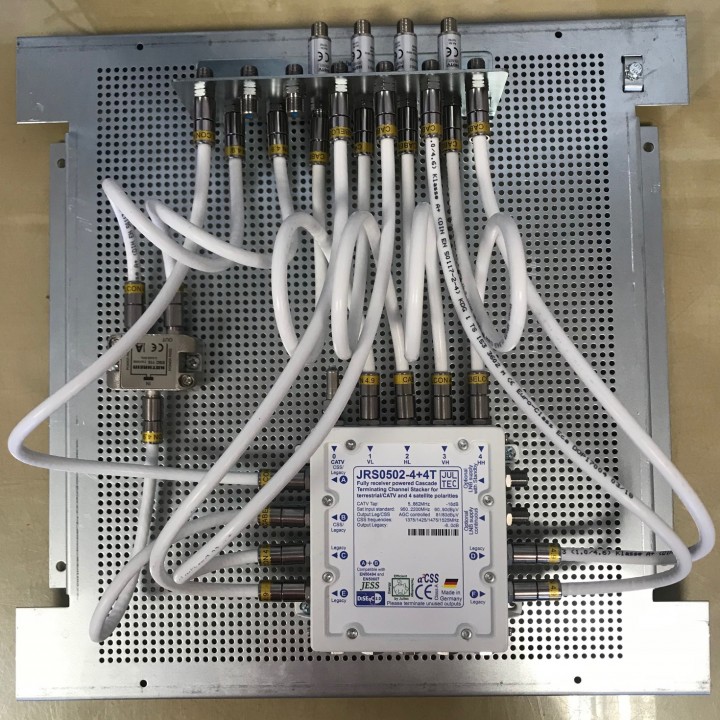

Auch gleich dazu noch ein Bild von der Vor-Montage auf dem Lochblech:
Unicable_EN50494_JultecJRS0502-4+4T_Kathrein_EBC110_Lochblechaufbau_Potentialausgleich (2).jpg
Unicable_EN50494_JultecJRS0502-4+4T_Kathrein_EBC110_Lochblechaufbau_Potentialausgleich (2)

Unicable_EN50494_JultecJRS0502-4+4T_Kathrein_EBC110_Lochblechaufbau_Potentialausgleich (1).jpg
Unicable_EN50494_JultecJRS0502-4+4T_Kathrein_EBC110_Lochblechaufbau_Potentialausgleich (1)


Ist alles schon verpackt und für die DHL-Abholung fertig gemacht, die Trackingnummern für die beiden Pakate haben sie parallel auch schon per Email erhalten.

Wünsch gutenempfang
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag

Zurück zu „Fragen zu digitalen SAT- Einkabelsystemen“
