Ich habe eine Wohnung in einer Anlage mit 13 Objekten gekauft. Beim Kauf wurde mir gesagt, wir hätten eine SAT Einkabelanlage, ich habe Kanal und Frequenz bekommen, eingestellt, alles läuft.
Andere neue Miteigentümer haben diese Info von ihrem Verkäufer nicht.
Sie behaupten, wir hätten Sternanschluss, jeder TV wäre von den anderen unabhängig. Bevor ich mich in eine Auseinandersetzung stürze, möchte ich mich im Forum schlau machen.

Kann man aus den Komponenten sehen, was wir haben?

Moderation: Beitrag verschoben aus der Rubrik "Sat- Receiver -> Fragen allgemein/ andere Marke" in passende Rubrik

Hallo und

natürlich ist das ein Einkabel (Unicable) Multischalter ..... sonst würde es ja bei ihnen nicht gehen wenn der Receiver auf Unicable eingestellt ist und mit nur 3 Ausgängen könnte der ja sonst auch nicht viel mehr Endgeräte versorgen.
Was mir an dieser Anlage aber auffällt (nur ein paar Sachen):
- fehlt hier komplett der vorgeschriebene Potentialausgleich ( Erdung Satellitenanlage / Antennenmast + Potentialausgleich )
- was macht da eine Zeitschaltuhr in der Stromversorgung an die Steckdose für den terrestrischen Verstärker (das ist der Kathrein VCC 37 dort in ihrem Aufbau, der ist zurständig für eine Einspesisung von UKW, DAB+ und/oder DVB-T2) und der Unicable-Anlage ?
- uralte F-Stecker statt moderne und gute Self-Install oder gar Kompressions Stecker

So wie das ausschaut gibt es dort 4 Stränge die dann in die Wohnungen gehen (der mittlere Schalter wird über einen 2-fach Verteiler aufgesplittet auf 2 Stränge), aber hier ist schon der Verteiler falsch da dieser nicht diodenentkoppelt sein dürfte (sicher ein Kathrein EBC10 statt einem EBC110 wie das richtig wäre).

Antennendosen werden hier sicher Kathrein ESU 33 sein, alle mit komplett gleich im Strang 10dB Auskoppeldämpfung. Auch falsch dann, diese müssten abgestuft gewählt sein (erste Dose mehr Auskoppeldämpfung, nach hinten hin dann abfallend).

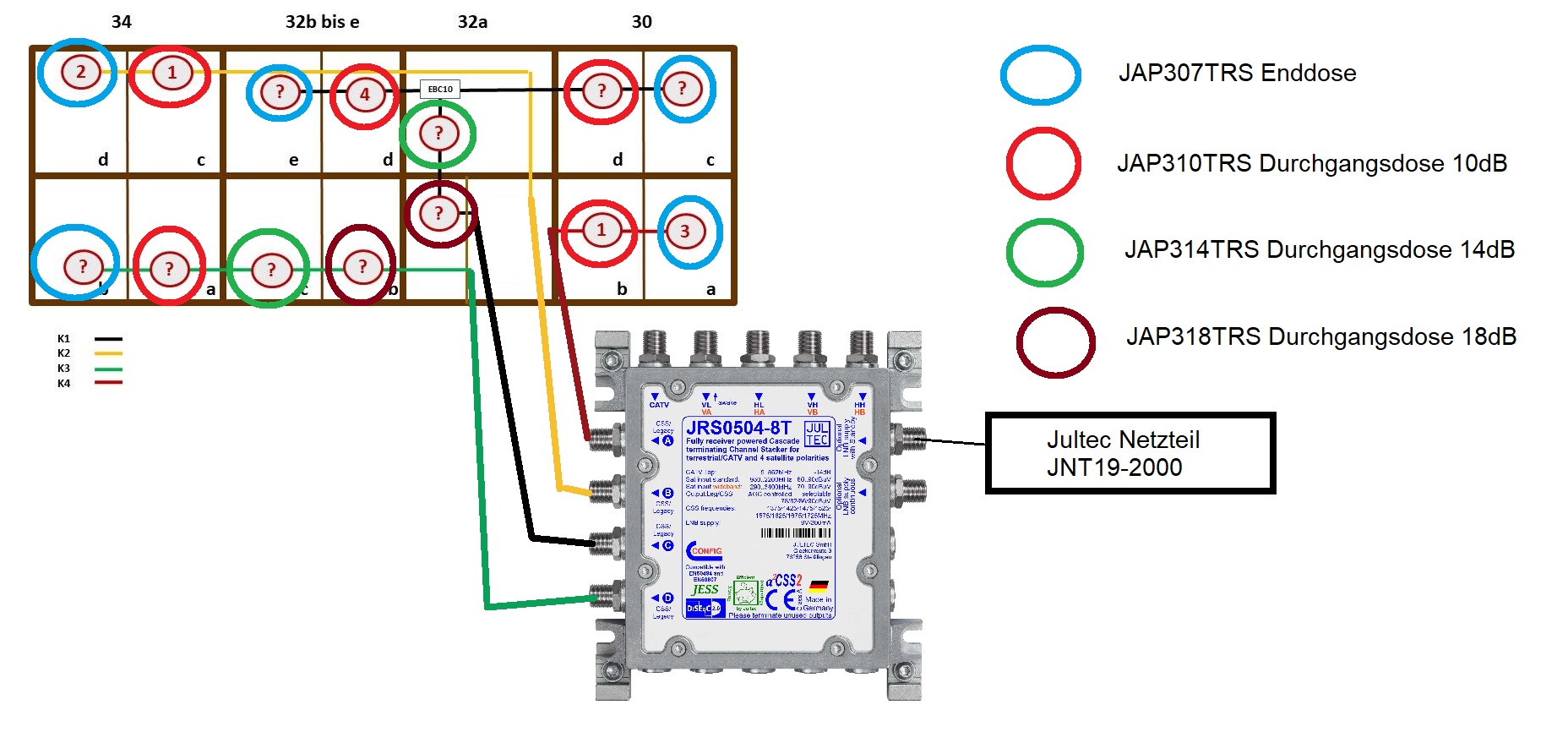

Richtig wäre das so (Quelle: Hauskauf- Sat-Anlage um/neubau )




Was diese Kathrein VWS04 Inline Verstärker dort in der Anlage machen ist für mich übrigens auch nicht zu erklären, vor allem dass dies nur 2 Stück sind und gerade der Strang mit einem extra Verteiler (extra Verluste über diesen) keinen dieser Inline-Verstärker hat. Also gerade der Strang der mehr gedämpft wird über diesen Verteiler keinen dieser Verstärker hat ! Außerdem sind wir mit diesem Verstärker eh komisch bemessen im Pegel (Ausgangspegel vom Kathrein Schalter 93dBµV + Verstärkung von diesem Verstärker bis zu 17dB = 110dBµV was da sein könnte, je nach Einstellung der Dämpfungen am Multischalter bzw. Verstärker - aber der kann gar nicht so viel, technische Daten: Max. Ausgangspegel 35-dB-IM2/IM3 ²) 106dBµV ? Das wäre eine Übersteuerung vom Signal nach diesem Verstärker dann was die Signalqualität in den Boden ziehen würde). Aber ohne GENAU den Aufbau der Anlage zu kennen, also den genauen Aufbau incl Anreihung der Dosen an jedem Strang + Dosen-Typen + Einstellung der Multischalter/des Verstärkers für die Dämpfung etc. kann man dazu von hier aus wenig bis gar nichts sagen).


Grundlegend solle man so eine Anlage heute z.B. mit einem receivergespeisten Multischalter aufbauen, z.B. einem Jultec JRS0504-8T (Such-TAG: tag/JultecJRS0504-8T ). Viel bessere Technik, vor allem da dieser Schalter auch nicht die Probleme hat wie diese alten Unicable-Schalter mit ST-Chipsatz der ein DECT-Problem hat und auch keine AGC (Auto-Gain Controll) besitzt => ST-Chipsatz (Nachteile siehe unter Unicable-Frequenzraster ST Entropic RF-Magic Chipsatz Unterschiede - bitte bis ganz unten lesen, dort ist alles ganz genau mit Bebilderung dabei erklärt)
Edit: Fehler, die EXR1581/2581 haben bereits eine AGC und damit einen fixen Ausgangspegel => Ausgangspegel Sat (AGC): 93dBµV (kommendes Bild rot markiert).

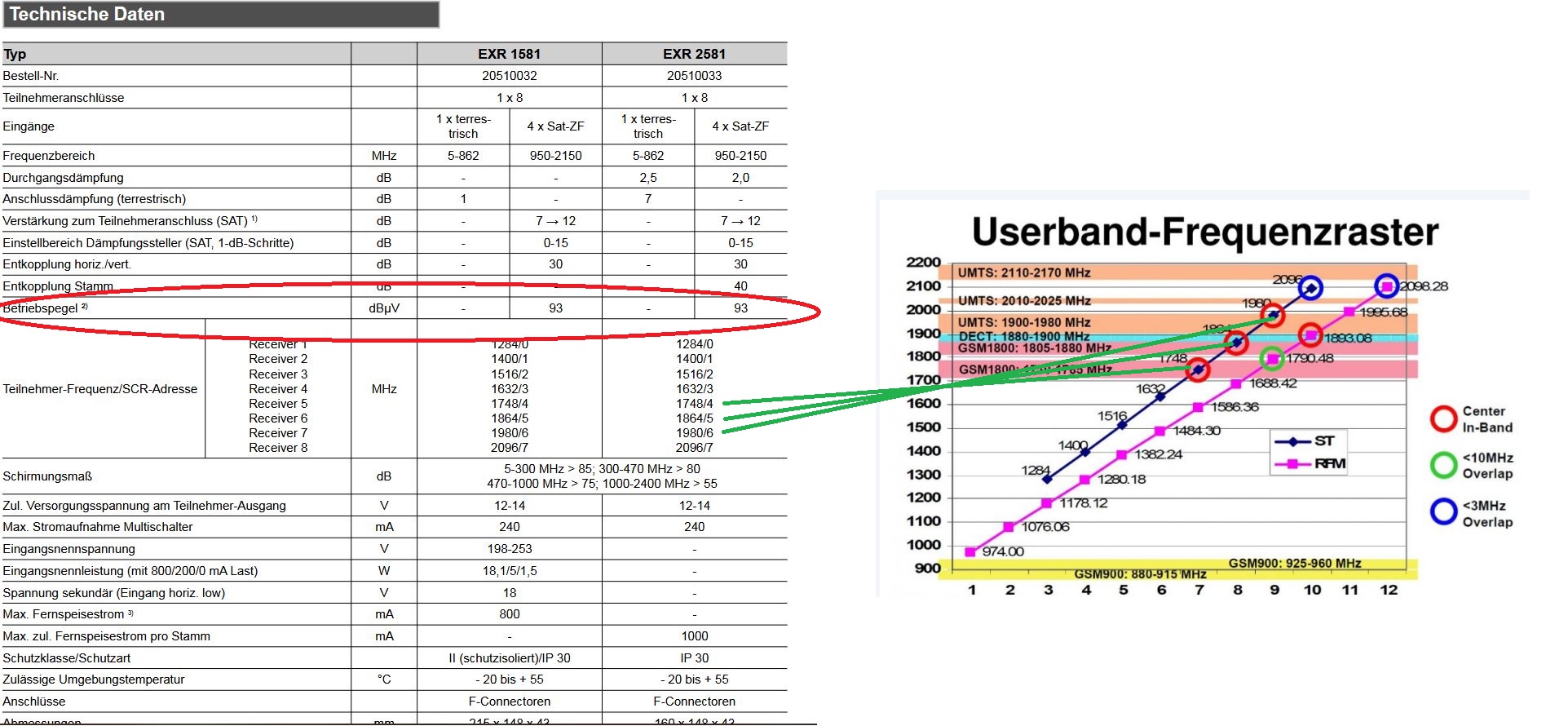

Aber das DECT-Problem liegt bei den verwendeten Unicable-Frequenzen vor (grün markiert im kommenden Bild)

Danke für die ausführliche Antwort, die ich aber erst mit Internet und wiki verstehen muss :-).

Die Anlage wurde 2011 installiert, die Firma gibt es nicht mehr. Alteigentümer, die ich fragen kann, gibt es auch nicht mehr und von den jetzigen kennt sich keiner aus.

Ich will mich daher jetzt einarbeiten und dann den anderen bei der nächsten Versammlung in 3 Wochen Vorschläge machen, wie wir verbessern können.

Zur Zeit hat jede Wohnung einen zugewiesenen Kanal und eine Frequenz, die aber die meisten gar nicht wissen. Wenn einer einen neuen TV anschliessen will, legt er doch damit die anderen lahm - oder?

Eine Frage nach der anderen:
Habe ich das richtig verstanden: es gehen 4 Leitungen zu den 13 Einheiten, also mehrere sitzen auf derselben Leitung und können sich beeinflussen ?
Ich will erstmal die Verdrahtung verstehen, ohne das Verteilerbrett abnehmen zu müssen: wo kommen die Signale von der SAT-Schüssel rein, wo werden sie auf 4 Stränge aufgespalten?

Ja, auf dem einen Kästchen steht EBC10, das ist also der Verteiler (wenn auch der falsche)

eb8 hat geschrieben: 9. April 2025 20:24Danke für die ausführliche Antwort, die ich aber erst mit Internet und wiki verstehen muss

Verstehe ich nicht, wird doch hier im Forum und sogar über die von mir gesetzten Links alles erklärt

Alles was z.B. den Potentialausgleich angeht oder auch richtige und passende Antennendosen ist in dem von mir verlinkten Beitrag erklärt, und in vielen anderen Beiträgen hier in dieser Rubrik auch (wirklich fast in jedem Beitrag ganz genau).

eb8 hat geschrieben: 9. April 2025 20:24Die Anlage wurde 2011 installiert, die Firma gibt es nicht mehr. Alteigentümer, die ich fragen kann, gibt es auch nicht mehr und von den jetzigen kennt sich keiner aus.

Trotzdem fehlen hier vorgeschriebene Sachen die auch schon damals eine Vorschrift darstellten.

eb8 hat geschrieben: 9. April 2025 20:24Zur Zeit hat jede Wohnung einen zugewiesenen Kanal und eine Frequenz, die aber die meisten gar nicht wissen. Wenn einer einen neuen TV anschliessen will, legt er doch damit die anderen lahm - oder?

Nur eine Frequenz pro Wohnung ? Kann ich mir nicht vorstellen .... Sie schreiben es gibt 13 Einheiten (Receiver), dagegen stehen 3 Unicable-Multischalter mit je 8 Unicable-Umsetzungen (IDs/UBs) was insg. 24 wären. Wir hätten also "fast" 2 mögliche Tuner-Versorgungen (IDs/UBs) pro Wohneinheit. Kommt natürlich jetzt darauf an wie viele Wohneinheiten pro Ausgang von einem der Multischalter hängen. Bei 4 Strängen und 13 Wohneinheiten kommen wir, rein theoretisch, auf 3.1 Wohneinheiten pro Strang (3 Stockwerke die von Stockwerk zu Stockwerk in Reihe verkabelt sind ?).
Um das herauszufinden kann man einfach jeden Ausgang der auf einen Strang geht mal weg schrauben vom Multischalter (bzw. vom 2-fach Verteiler der einfach nur einen Ausgang von einem Schalter auf 2 Stränge aufteilt - mehr dazu im kommenden Bild zu einem Aufbau-Beispiel). Dann die Receiver alle anschauen wo kein Signal mehr ist, dort wo jetzt kein Signal mehr ist ist eben der Ausgang der jetzt weg gemacht wurde).
So kann man relativ einfach herausfinden welcher Receiver/welche Wohneinheit akt. über welches Kabel versorgt wird das dort an den Multischaltern weg geht und somit einen Kabelplan erstellen.

eb8 hat geschrieben: 9. April 2025 20:24Habe ich das richtig verstanden: es gehen 4 Leitungen zu den 13 Einheiten, also mehrere sitzen auf derselben Leitung und können sich beeinflussen ?

Ja, genau so ist es .... wenn z.B. 2 Receiver die an einem Strang hängen auf gleiche ID/UB (und dazugehörige Unicable-Frequenz) programmiert werden stören diese komplett diesen Strang. Dafür gibt es auch Abhilfe, über spezielle Antennendosen die man programmieren kann dass dort nur die ID verwendet werden kann die diesem Anschluss zugeteilt ist. Programmiert jemand eine ID ein die ihm nicht zugewiesen ist (eine von einer anderen Wohneinheit) dann wird diese geblockt und somit kann keine doppelte Vergabe einer ID passieren.
Beitrag dazu: Programmiertool Jultec AnDoKon (Antennen-Dosen-Konfigurator)
Such-TAG für andere Beiträge dieser Art: tag/JAP-Antennendosen

eb8 hat geschrieben: 9. April 2025 20:24Ich will erstmal die Verdrahtung verstehen, ohne das Verteilerbrett abnehmen zu müssen: wo kommen die Signale von der SAT-Schüssel rein, ....

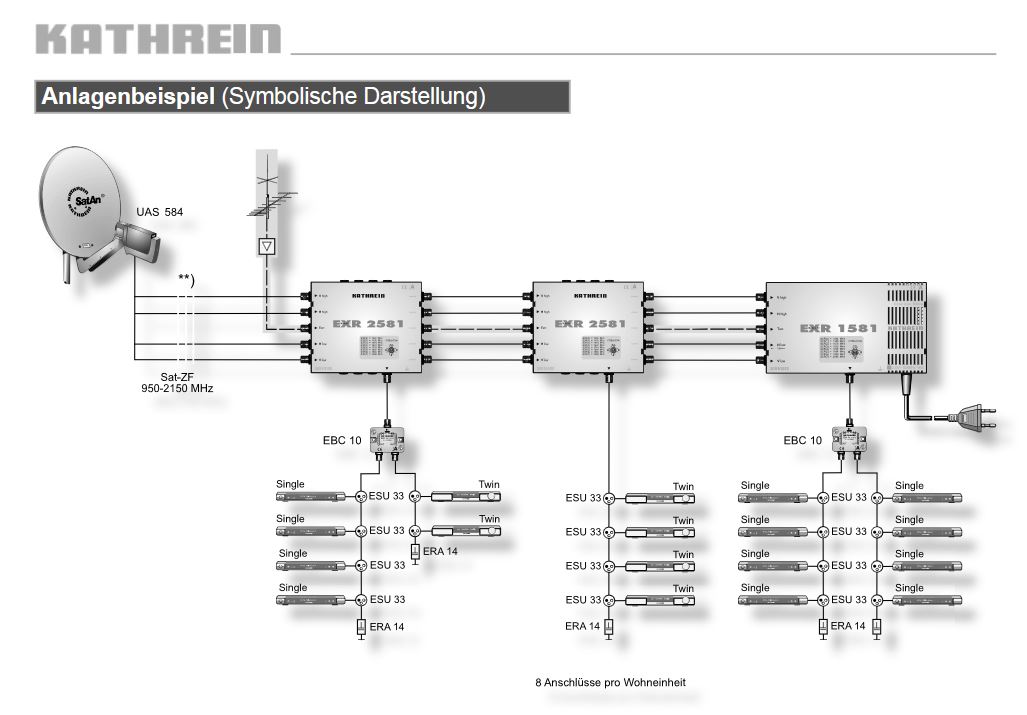

Dazu finden sie ebenfalls in der Anleitung, die ich jetzt mal als .pdf auch angehängt habe, von diesen Multischaltern eine Skizze die das aufzeigt.
Hier sieht man die Ein-/Ausgänge .....

eb8 hat geschrieben: 9. April 2025 20:24.... wo werden sie auf 4 Stränge aufgespalten?

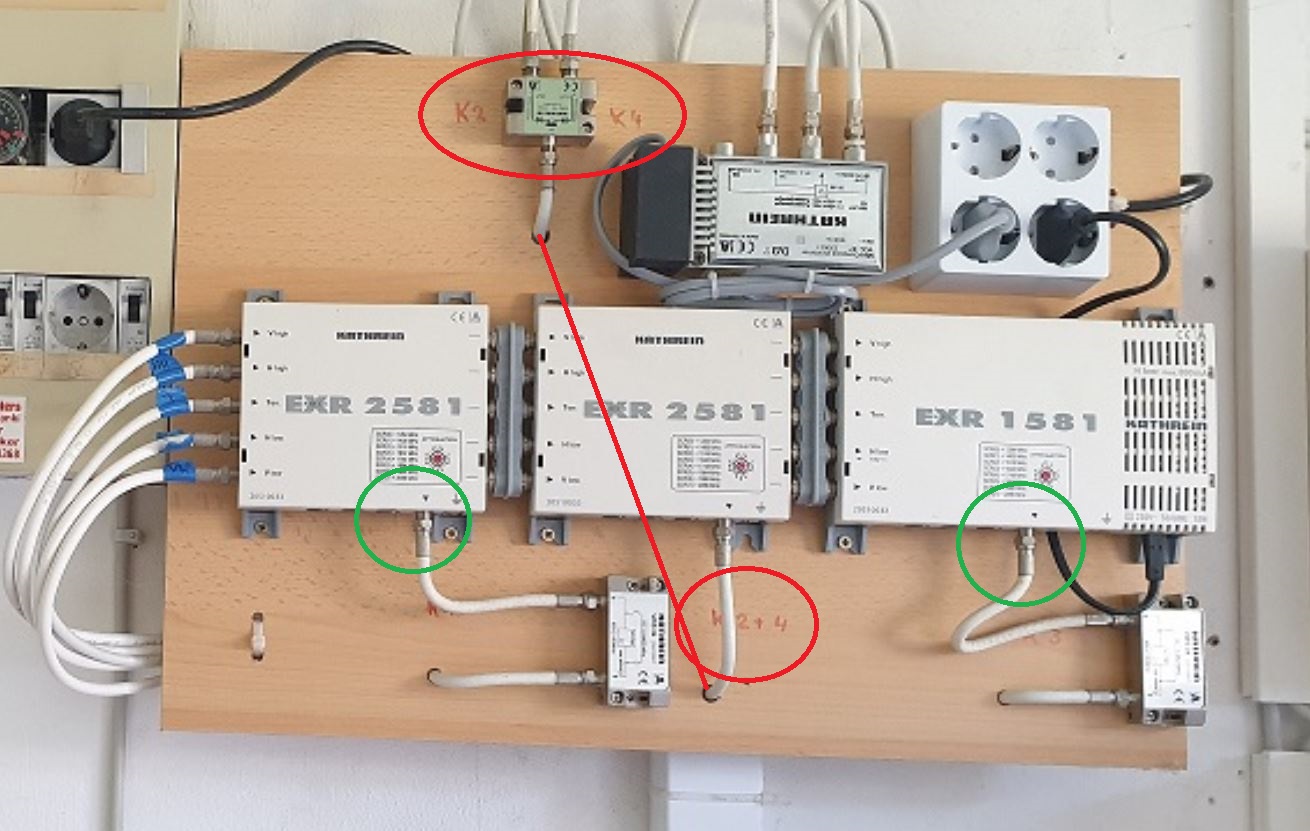

Das ist recht einfach zu sehen auf dem Bild von ihnen .... 2 Ausgänge direkt (grün markiert) und ein Ausgang des Multischalters auf den 2-fach Verteiler (dort steht unten und oben jeweils "K2/K4").

eb8 hat geschrieben: 9. April 2025 20:24Ja, auf dem einen Kästchen steht EBC10, das ist also der Verteiler (wenn auch der falsche)

Falsch gewählt, dorthin gehört ein EBC110 ohne Diodenentkopplung.
Wenn man einen Multischalter nimmt, z.b. den vorgeschlagenen Jultec JRS0504-8T, dann fällt dieser Verteiler aber eh ganz weg da ich ja direkt am Multischalter für alle 4 Stränge einen eigenen Ausgang habe. Akt. haben sie 3 Ausgänge an ihren 3 Multischaltern, wobei einer mit dem EBC-Verteiler aufgesplittet wird dass dieser eine Ausgang 2 Stränge versorgt.

Danke, das war sehr gut erklärt. Ich blicke fast durch, nur eine Sache ist mir noch nicht klar: wohin gehört der Verstärker VCC 37? Ich vermute in den mittleren Strang K2/K4, aber warum hat er zwei Eingänge und einen Ausgang? Die Verkabelung ist hinter dem Brett, das habe ich noch nicht abgeschraubt.

EINE Frequenz pro Wohnung, das steht auf dem Infoblatt, das damals jeder Eigentümer bekommen (und nicht an die Nacheigentümer weitergegeben) hat. Ich habe mir unsere Schaltung jetzt so zusammengedacht:
Ob die einzelnen Stränge abgeschlossen sind, weiß ich nicht.
Ob es stimmt, probiere ich mit den andern zusammen mit abklemmen.
Noch zwei Bemerkungen:
Die Uhr ist nicht angeschlosen, was sie einmal sollte,weiß keiner.
Wie müsste eine Potentialentkopplung eingebaut sein?

eb8 hat geschrieben: 10. April 2025 17:54Danke, das war sehr gut erklärt. Ich blicke fast durch, ...

Mir fehlen halt noch jede Menge Daten die nicht nur geraten sind, hier werden Fakten benötigt (Antennendosen-Typ, genauer Aufbau der Anlage) um genau was sagen zu können, aber das hatte ich auch vorher schon geschrieben.

eb8 hat geschrieben: 10. April 2025 17:54... nur eine Sache ist mir noch nicht klar: wohin gehört der Verstärker VCC 37? Ich vermute in den mittleren Strang K2/K4, aber warum hat er zwei Eingänge und einen Ausgang? Die Verkabelung ist hinter dem Brett, das habe ich noch nicht abgeschraubt.
.....
Ob die einzelnen Stränge abgeschlossen sind, weiß ich nicht.
Ob es stimmt, probiere ich mit den andern zusammen mit abklemmen.
Noch zwei Bemerkungen:
Die Uhr ist nicht angeschlosen, was sie einmal sollte,weiß keiner.
Wie müsste eine Potentialentkopplung eingebaut sein?

Grundlegend habe ich ihnen auf alle ihre Fragen schon Antwort gegeben:

techno-com hat geschrieben: 9. April 2025 11:39Was mir an dieser Anlage aber auffällt (nur ein paar Sachen):
- fehlt hier komplett der vorgeschriebene Potentialausgleich ( Erdung Satellitenanlage / Antennenmast + Potentialausgleich )
- was macht da eine Zeitschaltuhr in der Stromversorgung an die Steckdose für den terrestrischen Verstärker (das ist der Kathrein VCC 37 dort in ihrem Aufbau, der ist zurständig für eine Einspesisung von UKW, DAB+ und/oder DVB-T2) und der Unicable-Anlage ?
.....
So wie das ausschaut gibt es dort 4 Stränge die dann in die Wohnungen gehen (der mittlere Schalter wird über einen 2-fach Verteiler aufgesplittet auf 2 Stränge), aber hier ist schon der Verteiler falsch da dieser nicht diodenentkoppelt sein dürfte (sicher ein Kathrein EBC10 statt einem EBC110 wie das richtig wäre).
.....
Antennendosen werden hier sicher Kathrein ESU 33 sein, alle mit komplett gleich im Strang 10dB Auskoppeldämpfung. Auch falsch dann, diese müssten abgestuft gewählt sein (erste Dose mehr Auskoppeldämpfung, nach hinten hin dann abfallend).
Richtig wäre das so (Quelle: Hauskauf- Sat-Anlage um/neubau )


....
Was diese Kathrein VWS04 Inline Verstärker dort in der Anlage machen ist für mich übrigens auch nicht zu erklären, vor allem dass dies nur 2 Stück sind und gerade der Strang mit einem extra Verteiler (extra Verluste über diesen) keinen dieser Inline-Verstärker hat. Also gerade der Strang der mehr gedämpft wird über diesen Verteiler keinen dieser Verstärker hat ! Außerdem sind wir mit diesem Verstärker eh komisch bemessen im Pegel (Ausgangspegel vom Kathrein Schalter 93dBµV + Verstärkung von diesem Verstärker bis zu 17dB = 110dBµV was da sein könnte, je nach Einstellung der Dämpfungen am Multischalter bzw. Verstärker - aber der kann gar nicht so viel, technische Daten: Max. Ausgangspegel 35-dB-IM2/IM3 ²) 106dBµV ? Das wäre eine Übersteuerung vom Signal nach diesem Verstärker dann was die Signalqualität in den Boden ziehen würde). Aber ohne GENAU den Aufbau der Anlage zu kennen, also den genauen Aufbau incl Anreihung der Dosen an jedem Strang + Dosen-Typen + Einstellung der Multischalter/des Verstärkers für die Dämpfung etc. kann man dazu von hier aus wenig bis gar nichts sagen).

eb8 hat geschrieben: 10. April 2025 17:54EINE Frequenz pro Wohnung, das steht auf dem Infoblatt, das damals jeder Eigentümer bekommen (und nicht an die Nacheigentümer weitergegeben) hat. Ich habe mir unsere Schaltung jetzt so zusammengedacht:
SAT Verteilung.jpg

Das mehr als eine ID pro Wohnung möglich wäre was die Anlage her gibt hatte ich schon erklärt .... aber wo haben sie jetzt diesen Plan her ? Haben sie das genau so über die Anleitung wie das zu machen wäre gemacht oder ist das einfach so geraten (also wirklich nur "zusammengedacht" ? Das würde hier gar nichts bringen für eine Planung) ? Warum ist weiterhin dort ein falscher Kathrein EBC10 statt dem erklärten EBC110 in dieser Planung ?

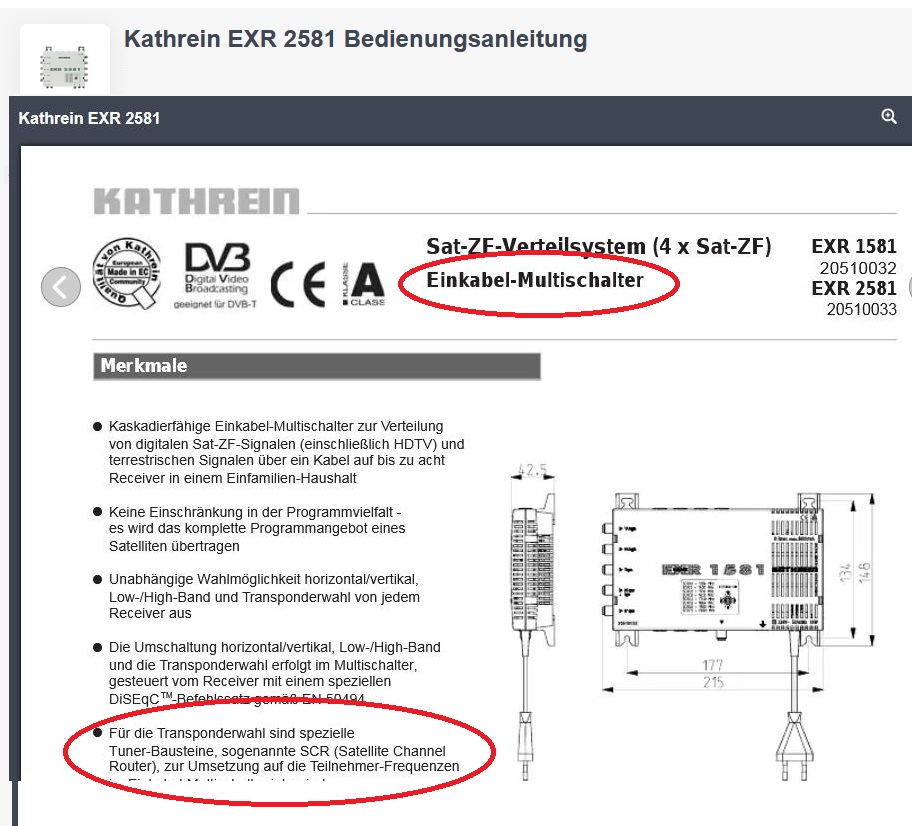

Auszug aus der Artikelbeschreibung von diesem Artikel, dort extra hierher ins Forum verlinkt wo erklärt wird welcher Verteiler wofür tauglich ist:
"Sind sie sich unsicher ? Sehr gute Erklärungen welcher Verteiler, welche Antennendosen (jeweils mit Diodenentkopplung bzw. ohne diese) dazu in diesen Beiträgen => hier, hier und auch hier"
Die Links dort im Einzelnen:
Umbau von Legacy auf Unicable
2 x Satelliten Unicable Anlage für neues EFH
Umbau Unicable von Jultec
Such-TAG dafür hier im Forum: tag/welcher-Verteiler

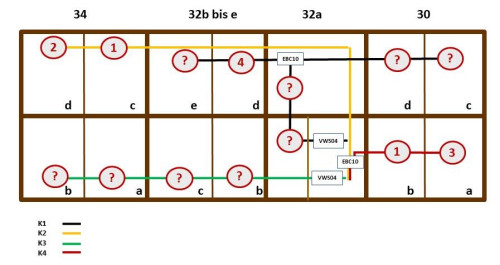

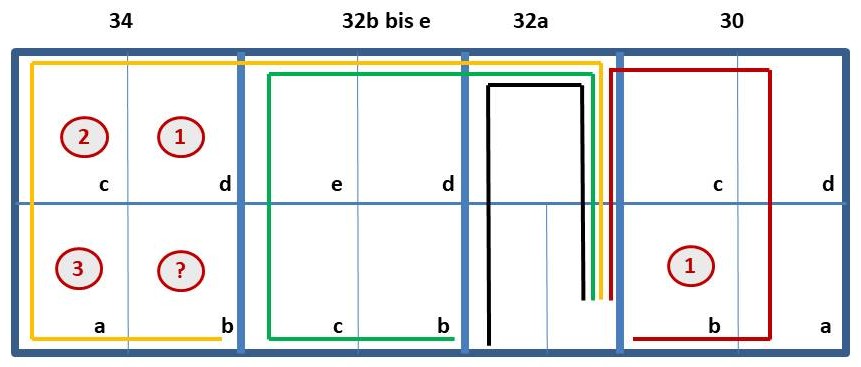

Den Plan habe ich mir nach der Anordnung der Komponenten auf dem Brett "zusammengedacht", so könnte es aktuell verschaltet sein.
Der Verstärker VCC 37 ist wohl im Strang K2/K4, ich muss mal die Kabel hinteer dem Brett verfolgen. Aber warum hat er ZWEI Eingänge, das verstehe ich immer noch nicht.

eb8 hat geschrieben: 11. April 2025 14:42Den Plan habe ich mir nach der Anordnung der Komponenten auf dem Brett "zusammengedacht", so könnte es aktuell verschaltet sein.

"Eventuell so sein" bringt nichts, aber ich hatte das schon geschrieben warum und auch wie man es genau machen kann.

eb8 hat geschrieben: 11. April 2025 14:42Der Verstärker VCC 37 ist wohl im Strang K2/K4, ich muss mal die Kabel hinteer dem Brett verfolgen.

Der hat mit Strang K2/k4 gar nichts zu tun, aber auch hier hatte ich jetzt 2x schon geschrieben für was der da ist ....

eb8 hat geschrieben: 11. April 2025 14:42Aber warum hat er ZWEI Eingänge, das verstehe ich immer noch nicht.

Und auch das hatte ich schon 2x jetzt erklärt.

Hier noch einmal, das dritte Mal jetzt:

techno-com hat geschrieben: 9. April 2025 11:39..... für den terrestrischen Verstärker (das ist der Kathrein VCC 37 dort in ihrem Aufbau, der ist zurständig für eine Einspesisung von UKW, DAB+ und/oder DVB-T2) ....

Zum VCC 37: das habe ich überlesen, Entschuldigung! Ich habe Ihren Satz am Anfang

"der ist zuständig für eine Einspeisung von UKW, DAB+ und/oder DVB-T2) und die Unicable-Anlage ?

… wegen des Fragezeichens als Frage interpretiert, die ich natürlich nicht beantworten kann. Richtig ist wohl "... Einspeisung in die ... " ja?
Also werden die Signale auf den Kabeln K2 und K4 nicht nachverstärkt - oh je!

Wohin das Kabel K3 führt, das hinter dem Brett verschwindet, habe ich noch nicht herrausgefunden. K1, K2 und K4 gehen nach oben weg, das ist ersichtlich.
Bitte, ich bin völliger Laie, drum frage ich so umständlich und mehrfach.

Wenn man den Satz komplett liest und nicht nur eine Teil davon als Quote setzt ergibt der Mega Sinn …

techno-com hat geschrieben: 9. April 2025 11:39- was macht da eine Zeitschaltuhr in der Stromversorgung an die Steckdose für den terrestrischen Verstärker (das ist der Kathrein VCC 37 dort in ihrem Aufbau, der ist zurständig für eine Einspesisung von UKW, DAB+ und/oder DVB-T2) und der Unicable-Anlage ?

eb8 hat geschrieben: 11. April 2025 17:40Also werden die Signale auf den Kabeln K2 und K4 nicht nachverstärkt - oh je!

Warum „oh je!“ ? Genau das Gegenteil ist der Fall …. Ich verstehe gar nicht warum dort überhaupt 2 Inline Verstärker sind, und gerade an den beiden Strängen die es weniger nötig hätten als der andere mit Verteiler ! Das ist alles nicht gut gebaut … mehr sagen, jetzt auch zum gefühlt dritten Mal, kann man aber erst nach eine kompletten Kabelplan der nicht nur geraten ist.
Jegliche Antwort zu den Dosen steht auch noch aus !

eb8 hat geschrieben: 11. April 2025 17:40Wohin das Kabel K3 führt, das hinter dem Brett verschwindet, habe ich noch nicht herrausgefunden. K1, K2 und K4 gehen nach oben weg, das ist ersichtlich.

Dazu habe ich ganz ehrlich sich schon alles erklärt …

eb8 hat geschrieben: 11. April 2025 17:40 Bitte, ich bin völliger Laie, drum frage ich so umständlich und mehrfach.

Ganz ehrlich …. Genau darum liest man halt auch mal was und überliest nicht alles … haben sie überhaupt einen meiner Links gelesen ? Scheinbar gar nichts davon.
Manchmal fragt man sich welche Seite des Forums die Probleme hat die gelöst werden sollen,
Wollen sie da wirklich an einer Mehrteiler Anlage mit ihrem Wissen und diesen Beiträgen hier Hand anlegen ?

Ich will nicht Hand anlegen, ich versuche die Verkabekung der Anlage zu verstehen und dann dem, der Hand anlegen soll, etwas auf die Finger zu schauen. Der Erbauer hat wohl einigen Mist gebaut, der Verbesserer sollte es besser machen. Danke nocmals für die Geduld mit mir!

Wir haben bisher etwas aneinander vorbeigeschrieben. Die SAT-Anlage ist von 2011, ich habe 2015 meine Wohnung gekauft. Über die TV-Anlage gibt es keinerlei Dokumentation, die Errichterfirma existiert nicht mehr. Ich will jetzt nur die Verkabelung dokumentieren und verstehen, Änderungen sind vorerst nicht geplant, solange die Anlage weiterhin einwandfrei läuft.
Noch eine Frage bitte: warum ist der EBC10 falsch und es muss ein EBC110 sein?
Die Antennensteckdose bei mir ist eine Kathrein ESD33. Ob es auch Enddosen in anderen Wohnungen gibt, konnte ich bisher nicht nachschauen.

eb8 hat geschrieben: 11. April 2025 23:26.... der Hand anlegen soll, etwas auf die Finger zu schauen. Der Erbauer hat wohl einigen Mist gebaut, der Verbesserer sollte es besser machen. Danke nocmals für die Geduld mit mir!

Ich denke doch aber dass der der da Hand anlegen soll diese Ahnung selbst haben sollte

eb8 hat geschrieben: 14. April 2025 08:57Wir haben bisher etwas aneinander vorbeigeschrieben. Die SAT-Anlage ist von 2011, ich habe 2015 meine Wohnung gekauft. Über die TV-Anlage gibt es keinerlei Dokumentation, die Errichterfirma existiert nicht mehr. Ich will jetzt nur die Verkabelung dokumentieren und verstehen, ...

Ich habe das alles genau verstanden, aber ebenso habe ich doch wirklich alles dazu schon sehr genau erklärt und verlinkt in weiter erklärende Beiträge.

eb8 hat geschrieben: 14. April 2025 08:57... Änderungen sind vorerst nicht geplant, solange die Anlage weiterhin einwandfrei läuft.

Trotzdem fehlen VORGESCHRIEBENE Teile an dieser Anlage, z.B.:

techno-com hat geschrieben: 9. April 2025 11:39Was mir an dieser Anlage aber auffällt (nur ein paar Sachen):
- fehlt hier komplett der vorgeschriebene Potentialausgleich ( Erdung Satellitenanlage / Antennenmast + Potentialausgleich )

eb8 hat geschrieben: 14. April 2025 08:57Noch eine Frage bitte: warum ist der EBC10 falsch und es muss ein EBC110 sein?

Hatten wir doch alles schon:

techno-com hat geschrieben: 11. April 2025 09:25Warum ist weiterhin dort ein falscher Kathrein EBC10 statt dem erklärten EBC110 in dieser Planung ?
Auszug aus der Artikelbeschreibung von diesem Artikel, dort extra hierher ins Forum verlinkt wo erklärt wird welcher Verteiler wofür tauglich ist:
"Sind sie sich unsicher ? Sehr gute Erklärungen welcher Verteiler, welche Antennendosen (jeweils mit Diodenentkopplung bzw. ohne diese) dazu in diesen Beiträgen => hier, hier und auch hier"
Die Links dort im Einzelnen:
Umbau von Legacy auf Unicable
2 x Satelliten Unicable Anlage für neues EFH
Umbau Unicable von Jultec
Such-TAG dafür hier im Forum: tag/welcher-Verteiler

eb8 hat geschrieben: 14. April 2025 08:57Die Antennensteckdose bei mir ist eine Kathrein ESD33. Ob es auch Enddosen in anderen Wohnungen gibt, konnte ich bisher nicht nachschauen.

Hatten wir ebenso alles schon:

techno-com hat geschrieben: 10. April 2025 09:52Ja, genau so ist es .... wenn z.B. 2 Receiver die an einem Strang hängen auf gleiche ID/UB (und dazugehörige Unicable-Frequenz) programmiert werden stören diese komplett diesen Strang. Dafür gibt es auch Abhilfe, über spezielle Antennendosen die man programmieren kann dass dort nur die ID verwendet werden kann die diesem Anschluss zugeteilt ist. Programmiert jemand eine ID ein die ihm nicht zugewiesen ist (eine von einer anderen Wohneinheit) dann wird diese geblockt und somit kann keine doppelte Vergabe einer ID passieren.
Beitrag dazu: Programmiertool Jultec AnDoKon (Antennen-Dosen-Konfigurator)
Such-TAG für andere Beiträge dieser Art: tag/JAP-Antennendosen

Der Potentialausgleich MUSS gemacht werden, das habe ich verstanden. ICH will es sicher nicht machen, ich habe ja kaum Ahnung (durch Ihre Hilfe und Geduld mit mir jetzt etwas mehr), aber ich habe bisher in unserer Umgebung (Nordseeküste) im Umkreis von 50 km KEINE Firma gefunden, die es machen will; alle sagen, Einkabelanlagen kennen sie zwar, sie lassen aber die Finger davon. Wie Sie mir erklärt habe, hatte die erste Firma (die es jetzt nicht mehr gibt), auch nicht allzuviel Ahnung. Darum versuche ich ja, mich zumindest etwas schlau zu machen.
Wir haben eine Einkabelsystem mit eingeschränkter Programmauswahl, kein Unicable mit vollem Programmspektrum.

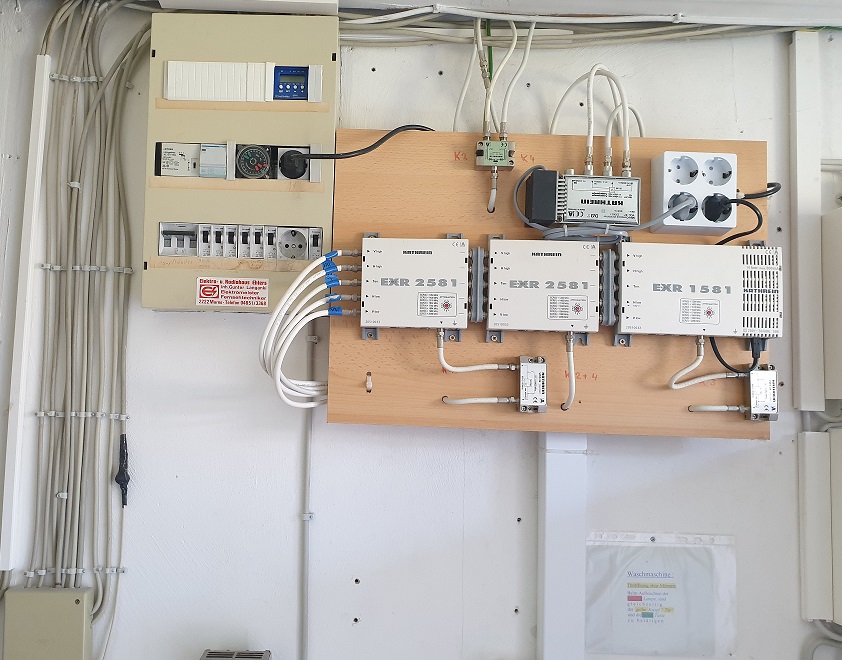

Das ist die Anlage:


Bisher habe ich noch nicht herausgefunden, welcher der 4 Stränge in welches Haus geht. Stimmt das, dass bei unserer Konfiguration auf jedem Strang eine Frequenz nur einmal eingestellt sein darf, auf verschiedenen Strängen kann sie mehrfach vorkommen? Was bedeutet die Einstellung "Kanal"?

eb8 hat geschrieben: 14. April 2025 14:31Bisher habe ich noch nicht herausgefunden, welcher der 4 Stränge in welches Haus geht.

Ist doch oben ebenfalls ALLES GENAU erklärt wie das geht, mehrfach sogar mittlerweile. z.B.:

techno-com hat geschrieben: 10. April 2025 09:52

eb8 hat geschrieben: 9. April 2025 20:24Zur Zeit hat jede Wohnung einen zugewiesenen Kanal und eine Frequenz, die aber die meisten gar nicht wissen. Wenn einer einen neuen TV anschliessen will, legt er doch damit die anderen lahm - oder?

Nur eine Frequenz pro Wohnung ? Kann ich mir nicht vorstellen .... Sie schreiben es gibt 13 Einheiten (Receiver), dagegen stehen 3 Unicable-Multischalter mit je 8 Unicable-Umsetzungen (IDs/UBs) was insg. 24 wären. Wir hätten also "fast" 2 mögliche Tuner-Versorgungen (IDs/UBs) pro Wohneinheit. Kommt natürlich jetzt darauf an wie viele Wohneinheiten pro Ausgang von einem der Multischalter hängen. Bei 4 Strängen und 13 Wohneinheiten kommen wir, rein theoretisch, auf 3.1 Wohneinheiten pro Strang (3 Stockwerke die von Stockwerk zu Stockwerk in Reihe verkabelt sind ?).
Um das herauszufinden kann man einfach jeden Ausgang der auf einen Strang geht mal weg schrauben vom Multischalter (bzw. vom 2-fach Verteiler der einfach nur einen Ausgang von einem Schalter auf 2 Stränge aufteilt - mehr dazu im kommenden Bild zu einem Aufbau-Beispiel). Dann die Receiver alle anschauen wo kein Signal mehr ist, dort wo jetzt kein Signal mehr ist ist eben der Ausgang der jetzt weg gemacht wurde).
So kann man relativ einfach herausfinden welcher Receiver/welche Wohneinheit akt. über welches Kabel versorgt wird das dort an den Multischaltern weg geht und somit einen Kabelplan erstellen.

eb8 hat geschrieben: 14. April 2025 14:31Stimmt das, dass bei unserer Konfiguration auf jedem Strang eine Frequenz nur einmal eingestellt sein darf, ...

Oben auch alles genau erklärt:

techno-com hat geschrieben: 10. April 2025 09:52

eb8 hat geschrieben: 9. April 2025 20:24Habe ich das richtig verstanden: es gehen 4 Leitungen zu den 13 Einheiten, also mehrere sitzen auf derselben Leitung und können sich beeinflussen ?

Ja, genau so ist es .... wenn z.B. 2 Receiver die an einem Strang hängen auf gleiche ID/UB (und dazugehörige Unicable-Frequenz) programmiert werden stören diese komplett diesen Strang. Dafür gibt es auch Abhilfe, über spezielle Antennendosen die man programmieren kann dass dort nur die ID verwendet werden kann die diesem Anschluss zugeteilt ist. Programmiert jemand eine ID ein die ihm nicht zugewiesen ist (eine von einer anderen Wohneinheit) dann wird diese geblockt und somit kann keine doppelte Vergabe einer ID passieren.
Beitrag dazu: Programmiertool Jultec AnDoKon (Antennen-Dosen-Konfigurator)
Such-TAG für andere Beiträge dieser Art: tag/JAP-Antennendosen

eb8 hat geschrieben: 14. April 2025 14:31... auf verschiedenen Strängen kann sie mehrfach vorkommen?

Logisch, das sind ja auch 3 Multischalter die alle die gleichen Frequenzen raus geben für die immer gleiche ID/UB. Jede ID und die dazugehörige Unicable-Frequenz ist also in dieser Anlage 3x vorhanden.

eb8 hat geschrieben: 14. April 2025 14:31Was bedeutet die Einstellung "Kanal"?

Alles erklärt unter Unicable-ZF-Frequenzen + Unicable-ID Einstellungen Receiver

eb8 hat geschrieben: 14. April 2025 13:50ICH will es sicher nicht machen, ich habe ja kaum Ahnung

Aber das wäre sooo einfach .... ich habe hier genug erklärt und auch andere Beiträge verlinkt wie das super einfach geht ! Aber sie müssten das wirklich auch mal alles lesen, mittlerweile kommen die gleichen Fragen tlw. gefühlt das vierte Mal.

eb8 hat geschrieben: 14. April 2025 13:50Wir haben eine Einkabelsystem mit eingeschränkter Programmauswahl, kein Unicable mit vollem Programmspektrum.

Verstehe ich nicht ... ich dachte ihre Anlage läuft ohne Probleme ! Schreiben sie doch gerade hier:

eb8 hat geschrieben: 14. April 2025 08:57Änderungen sind vorerst nicht geplant, solange die Anlage weiterhin einwandfrei läuft.

Davon schreiben sie das erste Mal, und sogar so dass man gar nicht weiß was nicht geht.

WIE ich herausfinden kann, welches Haus auf welchem Strang liegt, weiß ich natürlich; aber das geht nur, wenn andere Eigentümer in den anderen Häusern anwesend sind und das waren sie bisher nicht (es ist eine Ferienanlage!). Ostern werden wohl mehr da sein, da mache ich das dann.
"Ohne Probleme" sollte heißen, wir sind zufrieden, mehr Programme brauchen wir nicht.
Danke soweit, immerhin bin ich durch Sie von Null Ahnung auf 10% Ahnung aufgestiegen; auch wenn ich vieles nicht sofort verstanden habe. Verstanden habe ich noch immer nicht, warum der Antennenverstärker VCC 37 nur im Strang 4 verschaltet ist, aber ich nehme mal mit einem anderen Eigentümer zusammen das Brett ab und schau dahinter, wie die Kabel laufen.

eb8 hat geschrieben: 14. April 2025 15:33"Ohne Probleme" sollte heißen, wir sind zufrieden, mehr Programme brauchen wir nicht.

Ein Unicable-Anlage, richtig aufgebaut und die Endgeräte richtig programmiert (wie das geht hatte ich im Beitrag zuvor verlinkt), bringt IMMER ALLE Programme .....
Aber hier, auch schon erklärt, sind Inline-Verstärker drin wo ich gar nicht weiß/zuordnen kann warum die dort sind und, auch schon erklärt, könnte es sein dass durch diese das Signal übersteuert ... und dann funktionert so etwas eben nicht richtig !

eb8 hat geschrieben: 14. April 2025 15:33Danke soweit, immerhin bin ich durch Sie von Null Ahnung auf 10% Ahnung aufgestiegen; auch wenn ich vieles nicht sofort verstanden habe.

Hätten sie hier alles ein wenig mehr gelesen würden sie jetzt wirklich schon zu mind. 90% alles verstehen. Auch dass es gar nicht schwer ist eine solche Anlage richtig aufzubauen. Vor allem weil wir auch den Multischalter-Aufbau (vorgeschlagen und auch erklärt warum, ein Jultec JRS0504-8T) incl. dem notwendigen Potentialausgleich fix und fertig auf einem Lochblech montiert liefern können und das einfach nur noch 8 Kabel dann angeschlossen werden müssten (und das ist kinderleicht). Erklärt und sogar in Bildern gezeigt in allen Beiträgen die ich ihnen verlinkt hatte.

eb8 hat geschrieben: 14. April 2025 15:33Verstanden habe ich noch immer nicht, warum der Antennenverstärker VCC 37 nur im Strang 4 verschaltet ist, aber ich nehme mal mit einem anderen Eigentümer zusammen das Brett ab und schau dahinter, wie die Kabel laufen.

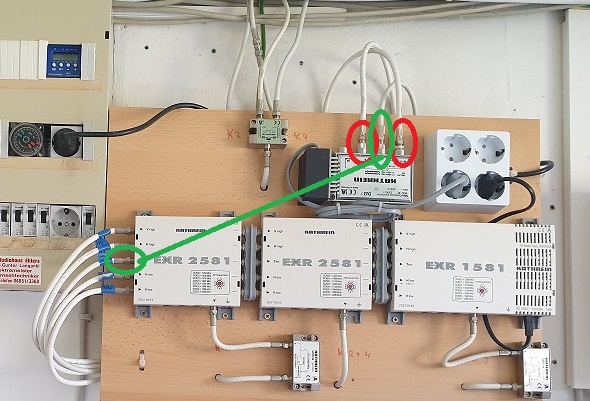

Das ist doch alles schon geklärt .... das ist ein alter, terrestrischer Verstärker für UKW, DVB-T2 bzw. eventuell DAB+ (dem Alter nach würde ich sagen dort geht nur noch UKW und das wird ganz sicher gar nicht mehr benötigt dass man dieses alte Teil einfach raus nehmen könnte. Kostet nur Strom, denke nicht dass das überhaupt jemand dort noch nutzt).

Rot - Eingänge von 2 terrestrischen Antennen
Grün - Ausgang vom terrestrischen Verstärker auf Eingang der Multischalter.

Zeigt doch auch schon das oben bereits angehängte Bild:



Wo sehen sie das dass dieser Verstärker nur auf "Strang 4" geht, und was ist "Strang 4" überhaupt ?

Oh oh, ich habe die Verschaltung vor dem Brett ganz anders interpretiert. Ich dachte, weil K4 unten hinter dem Brett verschwindet, geht K4 oben auf den VCC. Wir haben neben der SAT Schüssel auch eine terrestrische Antenne wie in Ihrem Bild (ich habe mich gefragt, was die soll) und die ist also über den VCC eingespeist. Ich dachte aber, sie geht direkt an den T-Eingang. Ihre Erklärung macht Sinn, meine war Blödsinn. Das Teil nutzt sicher keiner mehr. Ich klemme es ab und warte, ob sich einer beschwert.

Mit "Strang 4" meinte ich den Ausgang K4.

Zu "Unicable" und "Einkabel": ich habe im Internet gefunden, "Einkabel" ist die Methode und "Unicable" eine spezielle Firma, die die Einkabelmethode verbessert hat? Habe ich da wieder etwas nicht verstanden?
Wir haben in 3 Wochen Eigentümerversammlung. Was kosten bei Ihnen die Teile, wenn ich sie selbst anschraube?

Korrektur des letzten post: "Strang 4" ist falsch, soll "Kabel K3" heißen

Und immer noch falsch, Schlamperei: das vierte Kabel rechts unten habe ich mit "Strang 4" gemeint, es ist beschriftet mit "K3". Uff

eb8 hat geschrieben: 14. April 2025 16:19Wir haben in 3 Wochen Eigentümerversammlung. Was kosten bei Ihnen die Teile, wenn ich sie selbst anschraube?

Bevor ich ihnen irgendwas über Kosten sagen kann brauche ich genaue Daten, hier fängt es schon an:

eb8 hat geschrieben: 8. April 2025 16:41Ich habe eine Wohnung in einer Anlage mit 13 Objekten gekauft.

13 im Text, 14 im Bild !

eb8 hat geschrieben: 14. April 2025 14:31Das ist die Anlage:

Und was heißt hier "Anschlüsse" den genau, wirklich nur jeweils eine Antennendose pro Einheit vorhanden ?

Rein jetzt geraten würde ich sagen da geht akt. ein Kabel in jedes Haus, nur so wäre das sinnvoll - aber eben nicht ganz "sicher" wie es sein sollte. Heißt man müsste wirlich mal jedes der 4 abgehenden Kabel einzeln ab machen und schauen wo dann kein Signal mehr ist (abgehende Kabel sind die beiden aus dem EBC-Verteiler heraus und jeweils die hinter den Inline-Verstärkern).

Dann ist unklar was dort genau für ein Quattro-LNB arbeitet, auch das wäre wichtig zu wissen (oder man tauscht das auch mit aus um sicher zu gehen bzw. verwendet ein Netzteil für den JRS-Multischalter extra hinzu - das würde trotzdem in den Standby gehen wenn alle Receiver die an der Anlage angeschlossen sind ausgeschaltet sind).

Dann die Frage ob die jetzt verbauten Antennendosen bleiben sollen oder man dort die Schutz-Antennendosen (hier erklärt, wären die JAP-Antennendosen) einsetzen möchte um Fehlprogrammierungen der Geräte zu verhindern (auch erklärt).
Bei der Aufteilung der Wohneinheiten wie sie das im Bild dargestellt haben (4/2/4/4) wären das dann folgende Antennendosen:
4er Strang: Multischalter (ein Ausgang davon, egal welcher da alle gleich sind): JAP318 => JAP314 => JAP310 => JAP307
Jedem der 4 Geräte würden 2 IDs (2 Tuner Versorgung) zur Verfügung stehen, diese müssten programmiert werden auf JAP318 = ID 7+8 / JAP314 = ID 5+6 / JAP310 = ID 3+4 / JAP307 = ID 1+2
2er Strang: JAP310 (ID 5-8) => JAP307 (ID 1-4) ... jeder Wohneinheit würden hier sogar 4 IDs zur Verfügung stehen.

Hier kommt es jetzt aber wieder auf die Kabelwege an ... der Strang mit den 4 Dosen und auch den 2 Dosen, sehe ich kein Problem:
Ausgangspegel JRS0504-8T/M = 90dBµV
nehmen wir mal 20m Kabel = 6dB Dämpfung
erste Dose (JAP318) = 18dB Auskoppeldämpfung
-------------------------------
66dBµV hinter dieser Antennendosen (SOLL = 47-77dBµV / Praxis besser 50-70dBµV)

Strang mit den nur 2 Antennendosen:
Ausgangspegel JRS0504-8T/M = 90dBµV
nehmen wir mal 20m Kabel = 6dB Dämpfung
erste Dose (JAP314) = 14dB Auskoppeldämpfung
-------------------------------
70dBµV hinter dieser Antennendosen (SOLL = 47-77dBµV / Praxis besser 50-70dBµV)

Selbst wenn das jetzt nur 10m sind oder gar 40m, gar kein Problem .. und das OHNE diese eh sehr komischen Inline-Verstärker die jetzt verbaut sind.


Stückliste mal kurz vorab (ohne LNB der noch nicht bekannt ist):
- Lochblech 40x40cm
- Erdungsblock 9-fach
- 4x Überspannungsschutz
- 4x Patchkabel 30cm (für die Eingänge)
- Jultec JRS0504-8M oder gleich die X-Version (schön erweiterbar spätere für auch mehr Sachen die ggf. kommen werden)
- 4x Patchkabel 40cm (für die Ausgänge)
- 5x F-Endwiderstand DC-entkoppelt (für die Terminierung des dann nicht mehr genutzten terrestrischen Eingangs da dies sicher akt. eh unnötig ist und Abschluss der 4 Kaskadenausgänge der Schalter)

+ die o.g. Anzahl von neuen JAP-Antennendosen wenn das alles so stimmt wie es anzunehmen ist im Aufbau der Verkabelung.

Da der LNB-Typ unbekannt ist muss man den LNB austauschen oder für die Betriebssicherheit dann ein Jultec Netzteil (JNT19-2000) installieren, dafür wird dann eines der o.g. Patchkabel 30cm auch mehr fällig für dessen Anschluss.

Das alles jetzt ohne neue Stecker, und die sollten auch ersetzt werden => Montageanleitung Cabelcon Self-Install F-Stecker + QM-Quickmount Kompressions-Stecker
Wären 4 Stück am LNB + 4 Stück am Eingang des Multischalter-Aufbaus + 4 für die Ausgänge.
Und jetzt noch was wichtiges, das wird oft vergessen und führt oft zu Problemen ... die Anschlusskabel die verwendet werden von der Antennendose bis zum Receiver ! Das sind oft richtig große "Fallen" wenn dort fertige F-Anschlusskabel verwendet werden. Lösung: ein paar Meter Koaxkabel nehmen und jeweils 2 Stecker mehr, damit dann diese Kabel selbst anfertigen.

Dazu kommen dann noch ein paar Euro Planungskosten + Versandkosten, aber genau sagen kann ich das alles erst wenn mir 100%ige Daten über die Kabelverlegung, Dosen-Anordung und zum Typ vom Quattro-LNB vorliegen.

Aussehen würde dieser fertige Aufbau dann so und man müsste dort wirklich nur die 8 Kabel wieder anschließen die dort jetzt schon sind (4x vom Quattro-LNB kommend, hier auf die Ebenen-Zuordung achten VL/HL/VH/HH + die 4 Ausgänge).

Quelle: Umbau 6 Familien Haus von BK auf Unicable


Bei ihnen nur ohne den Verteiler, ohne die Dämpfungsglieder (dafür aber mit Überspannungsschutz) .. also hier nur ein "ähnlicher" Aufbau !

Danke, die Einzelheiten finde ich diese Woche heraus. "Vermutlich" sind die Kabel in den Häusern so verlegt, welche K1 bis K4 sind, wird noch bestimmt. 13 Eigentümer, weil #32a unten und oben ist, mit zwei Anschlussdosen.
In welcher Reihenfolge die Receiver auf den Kabeln hängen, weiß ich noch nicht, ich weiß bisher nur die, die ich eingezeichnet habe (nur Kanal angegeben, Frequenz folgt ja automatisch aus Kanal). Wie belegt man die Kabel fachmännisch? Höchste Frequenz zuerst, niedrigste zuletzt, wegen der Dämpfung? Dann wäre #34 richtig und #30 falsch verschaltet. Meines Wissens ist nur eine Dose pro Wohnung, sonat hätte jede Wohnung doch mehrere Kanäle?
Für die Kosten brauche ich aber eine Hausnummer von - bis, damit die anderen Eigentümer wissen, was auf sie zukommt und ob sie das Geld ausgeben wollen.

Die Kabelverlegung habe ich über Ostern herausgefunden, sie ist allerdings anders als ich vermutet hatte:

Kanäle und Frequenzen sind noch nicht vollständig, da nicht alle Eigentümer anwesend waren. In 2 Wochen ist Versammlung, hoffentlich kommend da mehr.
Was mich verwundert: K2 (gelb) und K4 (rot) sind ja durch den Splitter "eigentlich" ein Kabel. Auf diesem einen Kabel ist Kanal 1 damit doppelt.
Müsste die Kanalreihenfolge außerdem auf K2/K4 wegen der höheren Dämpfung bei höheren Frequenzen nicht umgekehrt sein?

Unsere SAT Schüssel ist im Garten, ca 10 m vom Haus entfernt. Ist der Befestigungsstab dann nicht autatisch ein Blitzableiter?

eb8 hat geschrieben: 21. April 2025 16:55Die Kabelverlegung habe ich über Ostern herausgefunden, sie ist allerdings anders als ich vermutet hatte:

Wo kommt den da der 2. EBC10 2-fach Verteiler her ? Trotzdem für mich immer noch absolut unverständlich was diese Inline-Verstärker dort machen, vor allem auf dem unteren Strang ohne Verteiler drin und nur 4 Antennendosen.

eb8 hat geschrieben: 21. April 2025 16:55Was mich verwundert: K2 (gelb) und K4 (rot) sind ja durch den Splitter "eigentlich" ein Kabel. Auf diesem einen Kabel ist Kanal 1 damit doppelt.

Ist das bei den Receivern die ID1 oder die UB1 (das wäre die ID2 - erklärt im Beitrag zuvor verlinkt über die Unicable-Einstellungen, hängt davon ab ob die Receiver bei der ID ab 0 oder ab 1 zählen)? Aber auch dann wäre es falsch ..... gut wäre wenn statt nur der ID da auch die verwendete Frequenz dabei stehen würde.

eb8 hat geschrieben: 21. April 2025 16:55Müsste die Kanalreihenfolge außerdem auf K2/K4 wegen der höheren Dämpfung bei höheren Frequenzen nicht umgekehrt sein?

Ja, der kurze Weg bekommt die höchste ID (auch erklärt im zuvor verlinkten Beitrag dazu).

eb8 hat geschrieben: 21. April 2025 16:55Unsere SAT Schüssel ist im Garten, ca 10 m vom Haus entfernt. Ist der Befestigungsstab dann nicht autatisch ein Blitzableiter?

Nein. Das reicht nicht für den äußeren Blitzschutz. Und, wie schon gesagt/erklärt, fehlt der innere Blitzschutz ("Potentialausgleich") hier an der Anlage komplett.

Der zweite Verteiler ist unter dem Dach eingebaut. Da muss doch einer hin, wenn das Kabel nach links und nach rechts geht - oder?
Die inline Verstärker sind also Blödsinn.

Bei den Bezeichnungen habe ich mich schlampig ausgedrückt. Der damalige Installateur hat die Bezeichnung "Kanal" gewäht, er meint mit "Kanal 1" ID 1 bzw. SCR(0) usw. Falsch ist die aufsteigende Reihenfolge allemal und die doppelte ID1 auf dem roten Kabel sowieso.

Das mit dem inneren Blitzschutz (Potentialausgleich) habe ich verstanden, dass er fehlt und nachgerüstet werden muss.

Sie haben jetzt einiges gefunden, das damals falsch gemacht wurde; wir besprechen das am 3.Mai auf der Versammlung und dann melde ich mich wieder. Danke vorerst!

eb8 hat geschrieben: 22. April 2025 15:36Der zweite Verteiler ist unter dem Dach eingebaut. Da muss doch einer hin, wenn das Kabel nach links und nach rechts geht - oder?

Der wurde also gar nicht selbst gefunden/faktisch gesehen ? Der wurde hier also nur rein gezeichnet weil es so sein müsste ?
Haben sie die 4 abgehenden Kabel wirklich mal eines nach dem anderen ab gemacht und dann geschaut welche Geräte dann nicht mehr gehen (welchen also die Versorgung vom Multischalter genommen wurde) ? Das wäre doch der einfachste Test um wirklich genau zu wissen welches der 4 abgehenden Kabel für welchen Anschluss auch wirklich verantwortlich ist.

eb8 hat geschrieben: 22. April 2025 15:36Die inline Verstärker sind also Blödsinn.

Ja, auf jeden Fall wenn die Schaltung wirklich so ist wie es gezeichnet wurde.

eb8 hat geschrieben: 22. April 2025 15:36Bei den Bezeichnungen habe ich mich schlampig ausgedrückt. Der damalige Installateur hat die Bezeichnung "Kanal" gewäht, er meint mit "Kanal 1" ID 1 bzw. SCR(0) usw.

Steht das so auf den Antennendosen drauf geschrieben nur oder ist das wirklich und wahrhaftig so in den Geräten dann auch programmiert im Antennenmenu für die Unicable-Einstellungen ?

eb8 hat geschrieben: 22. April 2025 15:36Falsch ist die aufsteigende Reihenfolge allemal und die doppelte ID1 auf dem roten Kabel sowieso.

Das auf jeden Fall

eb8 hat geschrieben: 22. April 2025 15:36Sie haben jetzt einiges gefunden, das damals falsch gemacht wurde; wir besprechen das am 3.Mai auf der Versammlung und dann melde ich mich wieder. Danke vorerst!

Für wirklich eine 100%ige Planung/Umplanung/Neuplanung würde ich wirklich auch 100% verlässliche Daten benötigen, den nur so kann ich das auch wirklich alles richtig dann machen.

Ich habe alle Kabel der Reihe nach abgemacht und geschaut, welcher TV nicht mehr geht. Der Kabelverlauf ist also sicher wie gezeichnet. Die Kabel verlaufen in den Häusern in der Wand bzw. in der Holzdecke; die habe ich natürlich nicht aufgemacht. Der zweite Verteiler ist in der Tat "geraten", aber wie soll es denn sonst sein, wenn die linken und die rechten TVs im Obergeschoss keinen Empfangf mehr haben, wenn ich K1 am Multischalter abmache? Eine Schleife wurde sicher nicht verlegt.

Auf den Dosen steht gar nichts, manche Eigentümer haben noch die Info über ihre SCR-Nummer und ihre Frequenz, wie ich sie eingezeichet habe (SCR0 ist ID 1). Die andern muss ich noch herausfinden, indem ich die Receiver auslese; einige sind sicher verstellt.

eb8 hat geschrieben: 23. April 2025 11:51Ich habe alle Kabel der Reihe nach abgemacht und geschaut, welcher TV nicht mehr geht. Der Kabelverlauf ist also sicher wie gezeichnet.

Ok, das wäre dann geklärt und bringt und ein Stück weiter

eb8 hat geschrieben: 23. April 2025 11:51Die Kabel verlaufen in den Häusern in der Wand bzw. in der Holzdecke; die habe ich natürlich nicht aufgemacht. Der zweite Verteiler ist in der Tat "geraten", aber wie soll es denn sonst sein, wenn die linken und die rechten TVs im Obergeschoss keinen Empfangf mehr haben, wenn ich K1 am Multischalter abmache? Eine Schleife wurde sicher nicht verlegt.

Der Verteiler sollte aber zugänglich irgendwo verbaut sein, so etwas legt man nicht unter irgendeine Decke wo man dann nicht mehr hin kommt. Weiterhin sollte auch dieser getauscht werden gegen einen 2-fach Verteiler ohne Diodenentkopplung (EBC110). Aber richtig ist das schon im theoretischen Denken dass dort wirklich ein Verteiler sitzen sollte. Man kann es aber auch noch besser herausfinden indem man sich die Dosen 30c und 32e anschaut, dieses müssten ENDdosen sind (ein Kabel kommt, keines geht weiter). Dann wären wir sicher dass dort 2 Endpunkt sind für Antennendosen.

eb8 hat geschrieben: 23. April 2025 11:51Auf den Dosen steht gar nichts, manche Eigentümer haben noch die Info über ihre SCR-Nummer und ihre Frequenz, wie ich sie eingezeichet habe (SCR0 ist ID 1). Die andern muss ich noch herausfinden, indem ich die Receiver auslese; einige sind sicher verstellt.

Wäre aber eh egal wenn man das alles neu machen würde, dann müssten eh alle Receiver neu programmiert werden da es neue Unicable-Frequenzen gibt die eingestellt werden müssten passend zu ihrer ID die man dann gleich richtig bestimmen könnte (und auch die Antennendosen, die programmierbaren JAP-Dosen, dann gleich richtig programmieren müsste für JEDE einzeln. Dazu mache ich jetzt mal einen Plan nachdem was ich an Daten hier habe und gehe gleich auf dann 4 Ausgänge eines JRS0504-8T Schalters der dann pro Ausgang je 8 Unicable-IDs hätte.

Und jetzt zu den ID-Verteilung der JAP-Antennendosen:
30a: ID 1-4
30b: ID 5-8
30c: ID 2
30d: ID 4
32a (unten): ID 7+8
32a (oben): ID 5+6
32b: ID 7+8
32c: ID 5+6
32d: ID 3
32e: ID 1
34a: ID 3+4
34b: ID 1+2
34c: ID 5-8
34d: ID 1-4
(Strang K2 habe ich jetzt den beiden Dosen in Wohnung 32a je 2 UBs gegeben, das kann noch geändert werden das andere hier 2 bekommen und dafür diese 32a nur je nur 1 ID bzw. eine 2 ID und die andere 1 ID).


Für Strang K2 und K4 mit nur 2 Antennendosen dran müssen ggf. noch Dämpfungsglieder eingesetzt werden, das kommt aber darauf an wie viele Meter Kabel das dort sind bis zur ersten und dann weiter zur 2. Dose.
