Unicable EN50494 Satanlage Jultec JRS0504-4T/M Planung mit Sat>IP

Ungelesener Beitragvon Holzgeist » 7. März 2019 07:55

Hallo zusammen,
ich plane ebenfalls gerade eine aus meiner Sicht recht einfach Anlage für unser EFH. Ich möchte an dieser Stelle bitte nur ein kurzes Feedback zum Anlagenschema und eine Angabe zur Dämpfung (10, 14 oder 18db) der beiden Durchgangsdosen.

Wo soll die SAT-Anlage installiert werden?
• Neubau eines EFHs ohne Keller, zwei Vollgeschossen und Satteldach mit 28° Neigung ohne äußeren Blitzschutz.
• Der Multischalter Jultec JRS0504-4T soll zentral im Technikraum innerhalb des Netzwerkschranks installiert werden
• Die Sat-Dosen sollen sternförmig in den Technikraum gezogen werden.
• An den ersten Strang (Stichdose) soll im Wohnzimmer ein Receiver mit Sat-Ip-Server Funktion angeschlossen werden, deshalb 4 eignen Userbänder
• An den beiden anderen Strängen sollen pro Dose jeweils 2 Userbänder zur Verfügung stehen
• Der vierte Abgang des Multischalters dient als Reserve
• Die Installation erfolgt in Eigenleistung, Elektrofachkraft vorhanden

Welche Voraussetzungen soll die Sat-Anlage erfüllen?
• Empfang von einem Satellit (19,2° Astra)
• Die Installation soll als Uni-Cable ausgeführt werden

Bitte um kurze Einschätzung des Gesamtkonzepts und um eine Angabe zur empfohlenen Dämpfung der Durchgangsdosen, soweit vielen Dank euch.

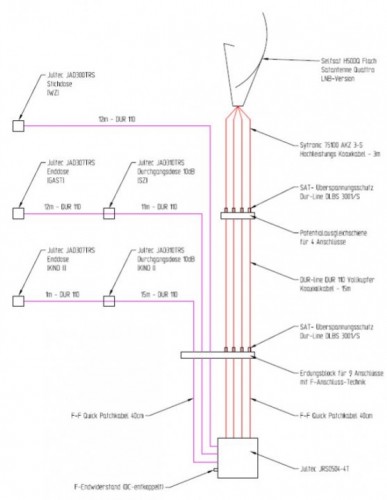

Anlagenschema
Dateianhänge
Anlagenschema_TV_II.pdf
(95.11 KiB) 71-mal heruntergeladen

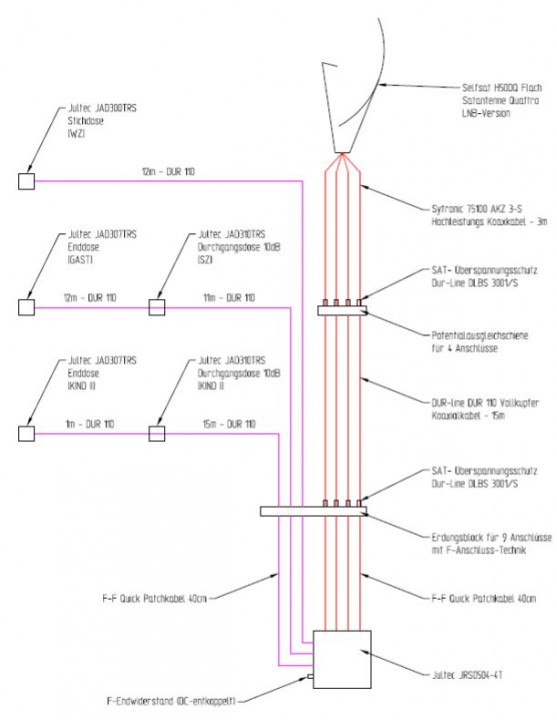

JultecJRS0504-4T_Unicable_EN50494_Satanlagen-Planung_Skizz1-Planung
Zuletzt geändert von techno-com am 7. März 2019 12:22, insgesamt 1-mal geändert.
Grund: Edit by techno-com: Beitrag abgesplittet vom ursprünglich verwendeten Beitrag + .pdf in Bild umgewandelt / extra eingestellt + TAGS hinzugefügt



Tags:

Benutzeravatar
techno-com
Site Admin
Beiträge: 19135
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 388 Mal
Danksagung erhalten: 473 Mal
Kontaktdaten:

Re: Unicable EN50494 Satanlage Jultec JRS0504-4T/M Planung mit Sat>IP

Ungelesener Beitragvon techno-com » 7. März 2019 12:22

Moderation: Beitrag abgeteilt vom zuerst verwendeten Beitrag unter SAT-Anlage für Neubau
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 19135
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 388 Mal
Danksagung erhalten: 473 Mal
Kontaktdaten:

Re: Unicable EN50494 Satanlage Jultec JRS0504-4T/M Planung mit Sat>IP

Ungelesener Beitragvon techno-com » 7. März 2019 12:34

Holzgeist hat geschrieben:Hallo zusammen,

Hallo und herlich-willkommen

Holzgeist hat geschrieben:ich plane ebenfalls gerade ....

Bitte für jeden Beitrag immer einen extra Beitrag aufmachen, sonst kommt man da nur durcheinander :1131
Habe ihren jetzt vom ursprünglichen Beitrag abgeteilt und einen extra, neuen Beitrag erstellt.

Holzgeist hat geschrieben:... eine aus meiner Sicht recht einfach Anlage für unser EFH.

Ja, das ist recht einfach und schon recht gut geplant :respekt:

Holzgeist hat geschrieben:Ich möchte an dieser Stelle bitte nur ein kurzes Feedback zum Anlagenschema und eine Angabe zur Dämpfung (10, 14 oder 18db) der beiden Durchgangsdosen.

Das passt mit den Strängen die 2 Dosen haben (JAD310TRS Durchgangsdose => JAD307TRS Enddose) :1147
Nur am ersten Ausgang auch keine Stichdose dran, auch dort eine Enddose (JAD307TRS).

Holzgeist hat geschrieben:• An den ersten Strang (Stichdose) soll im Wohnzimmer ein Receiver mit Sat-Ip-Server Funktion angeschlossen werden, deshalb 4 eignen Userbänder

Receiver mit Sat-IP-Funktion ? Was für ein Gerät ist das ?
Vorschlag - nehmen sie den JRS0504-4T lieber als JRS0504-4M ... der hat dann Kaskadenausgänge an welche sie einen vernünftigen Sat-IP Router/Multischalter auch mal anschließen können. In der Zeit wo man die Kaskadenausgänge ggf. nicht benötigt diese einfach abschließen mit je einem F-Endwiderstand DC-entkoppelt.
Siehe auch dazu unter:
Kaufberatung/Planung einer neuen Satanlage
Kontrolle Warenkorb Sat Anlage für EFH
Kaufberatung / Prüfung Zusammenstellung

Was noch ?
1. fehlt der F-Endwiderstand auf dem terrestrischen Eingang der wohl unbelegt bleibt
2. nicht das Dur110 Kabel :1112 4-fach Schirmung hat das, aber nur einen "dünnen" Innenleiter (1,02mm). Nehmen sie das Dur95, ist zwar "nur" 3-fach geschirmt hat aber dafür einen Innenleiter von 1.13mm (was in meinen Augen viel wichtiger ist als die Abschirmung 4-fach).
Folgende Benutzer bedankten sich beim Autor techno-com für den Beitrag:
Holzgeist (7. März 2019 14:31)
Bewertung: 33%
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Holzgeist
Neuling
Beiträge: 2
Registriert: 7. März 2019 07:33
Hat sich bedankt: 1 Mal

Re: Unicable EN50494 Satanlage Jultec JRS0504-4T/M Planung mit Sat>IP

Ungelesener Beitragvon Holzgeist » 7. März 2019 14:48

Hallo Herr Uhde,

vielen Dank für Ihre schnelle Antwort, ich habe die Anpassungen an der Anlage so vorgenommen und werde in den kommenden Wochen die notwendigen Komponenten bei Ihnen bestellen.

Noch kurz eine Frage zum Wohnzimmer-Strang, mein Gedanke war der, dort einen VU+ Duo 4K Sat-Receiver zu platzieren, damit dachte ich können man dann Fernsehen, Aufnehmen und auch mal mit einem User über WLAN per Tablet Fernsehen, ist doch so grundsätzlich möglich mit diesem Gerät und der Infrastruktur, oder?

Danke Ihnen.

Benutzeravatar
techno-com
Site Admin
Beiträge: 19135
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 388 Mal
Danksagung erhalten: 473 Mal
Kontaktdaten:

Re: Unicable EN50494 Satanlage Jultec JRS0504-4T/M Planung mit Sat>IP

Ungelesener Beitragvon techno-com » 7. März 2019 15:12

Holzgeist hat geschrieben:Hallo Herr Uhde,

Hallo zurück :1119

Holzgeist hat geschrieben:vielen Dank für Ihre schnelle Antwort, .....

:1111

Holzgeist hat geschrieben:....ich habe die Anpassungen an der Anlage so vorgenommen und werde in den kommenden Wochen die notwendigen Komponenten bei Ihnen bestellen.

:1147

Holzgeist hat geschrieben:Noch kurz eine Frage zum Wohnzimmer-Strang, mein Gedanke war der, dort einen VU+ Duo 4K Sat-Receiver zu platzieren, damit dachte ich können man dann Fernsehen, Aufnehmen und auch mal mit einem User über WLAN per Tablet Fernsehen, ist doch so grundsätzlich möglich mit diesem Gerät und der Infrastruktur, oder?

Ja, das geht ... aber das ist dann kein "Sat>IP" :1128

Das ist dann "Streaming" bzw. "Transcoding".
