Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Haben sie Fragen zu Unicable (EN50494/SCR/SatCR/CSS) oder JESS (Jultec Enhanced Stacking System - EN50607/SCD2) Multischaltern, zu statischen SAT-Einkabelsystemen sowie auch zu speziellen Einkabelanlagen wie Polytron TSM-1000 HD, Schwaiger EKU825, Dur-Line UCP20/UCP30 oder auch zur Johansson Einkabellösung 9640/9645 (Multiband Converter/Stacker-Destacker) ?
Nicht für Einkabel-LNB Anfragen ! Nutzen sie hierfür das Forum unter "Unicable-/Einkabel LNB´s" weiter unten !!
campino
postet ab und zu
Beiträge: 10
Registriert: 21. November 2013 09:31

Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon campino » 21. November 2013 09:46

hallo

vorne weg die Installation ist von einem bekannten ebenfalls die zusammenstellen der Komponenten wurde von ihm bzw von einem sehr großen markt für Elektro Artikel-Markt zusammengestellt

hier die Bauteile

2 x TPQ Smart Uni Quatro LNB
1 x Inverto IDLP-USS2OO-CUO1O-8PP Kaskadierbarer Unicable Switch mit 8 User Bands
aum Empfang von 2 Satelliten

3 x Sat Dosen Kathrein ESU 33
1 x Sat Dose Kathrein ESU 34

Haus installation ist bisher mit einem 2 fach standart LNB ausgestattet und 2 receiver
1 og soll überden Legacy ausgang versorgt werden
eg über unicable und 4 receiver

jetzt meine fragen:

1. ist beim legacy anschluss ein ebenfalls eine sat dose notwendig zum entkoppeln des terrestrischen anteils(ist aber keine antenne eingespeist am switch, ausgang mit 75 ohm geschlossen)?
2. sind die vorhandenen komponenten untereinander tauglich speziell die dosen mit dem switch?

bisherige installation funktioniert problemlos soll aber erweitert werden, es können aber keine zusätzlichen kabel gezogen werden


danke für ihre schnellen antworten

grüße
Zuletzt geändert von campino am 11. März 2015 09:10, insgesamt 5-mal geändert.
Grund: Edit by techno-com: Beitrag in richtige Rubrik vom Forum verschoben



Benutzeravatar
techno-com
Site Admin
Beiträge: 18051
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon techno-com » 21. November 2013 12:03

campino hat geschrieben:hallo

Hallo und Herzlich Willkommen im Forum :1117

campino hat geschrieben:vorne weg die Installation ist von einem bekannten ebenfalls die zusammenstellen der Komponenten wurde von ihm bzw von einem sehr großen markt für Elektro Artikel-Markt zusammengestellt

Verstehe ich nicht ..... hat ihr Bekannter diese Installation selbst und bereits in Betrieb oder wie ist das zu verstehen ? Ggf. nur das er und der "Markt für Elektro-Artikel" ihnen das ausgesucht/zusammengestellt hat ?

campino hat geschrieben:Haus installation ist bisher mit einem 2 fach standart LNB ausgestattet und 2 receiver

campino hat geschrieben:bisherige installation funktioniert problemlos soll aber erweitert werden, es können aber keine zusätzlichen kabel gezogen werden

D.h. sie hatten bisher und auch jetzt noch ein Twin-LNB und 2 Stränge jeweils einzeln versorgt ?
Diese Anlage läuft aktuell noch und jetzt wo sie alles haben wollen sie umbauen ? Fragen aber erst nach dem Kauf einen anderen ob das so passt ?

campino hat geschrieben:1 og soll überden Legacy ausgang versorgt werden

campino hat geschrieben:1. ist beim legacy anschluss ein ebenfalls eine sat dose notwendig zum entkoppeln des terrestrischen anteils(ist aber keine antenne eingespeist am switch, ausgang mit 75 ohm geschlossen)?

Der UST-200 von Inverto hat sogar 2 Legacy-Ausgänge !
An diese Legacy-Ausgänge können ganz normale Receiver angeschlossen werden die nicht unicable-tauglich sein müssen (die verhalten sich genau so wie ihr Twin-LNB aktuell). Dort müssen ganz normale Stichdosen eingesetzt werden, keine speziellen Dosen.
Wird ein Eingang (z.B. der terrestrische Eingang) oder ein Ausgang (z.B. der 2. Legacy-Ausgang wie bei ihnen jetzt) nicht verwendet muss dieser mit einem F-Endwiderstand abgeschlossen werden.

campino hat geschrieben:eg über unicable und 4 receiver

campino hat geschrieben:2. sind die vorhandenen komponenten untereinander tauglich speziell die dosen mit dem switch?

Erst einmal die Frage: wollen sie diese 4 Receiver alle an einem Platz aufstellen oder wollen sie diese an verschiedenen Montageplätzen aufstellen/installieren ?
Die Dosen sind nicht gerade super gut geeignet, bei Unicable muss man nach heutigem Stand der Technik die Auskoppeldämpfungen anpassen => siehe unter Unicable System in bestehende Sat-Anlage einbinden
Weiterhin sind die ESU-Dosen spezielle Dosen mit einer "Unicable-Schutzschalterung" (die schalten die 18V Hochstufung der Versorgungsspannung um darauf das Unicable-Schaltsignal zu übertragen nach ca. 500ms ab um eine Fehlprogrammierung der Receiver und dadurch resultierenden Probleme der Anlage vorzubeugen --- das ist schön und auch gut, bringt aber oft Probleme mit schlecht auf Unicable programmierte Receiver - und viele Receiver haben riesen Probleme mit dem Unicable-Betrieb).
Wenn das keine wohnungsübergreifende Installation ist und somit eine Fehlprogrammierung durch Fremdeingriffe zu beachten sind lässt man diese speziellen Schutzdosen daher eigentlich weg und installiert diese nur bei einer wohnungsübergreifenden Installation (welche Dosen da passen finden sie in dem oben verlinkten Beitrag).

Ein Kabelplan wäre hier immer von Vorteil für die ganze Sache, so ist das mehr oder weniger eine Sache mit vielen Unbekannten (Kabelwege, Receiveraufstellplätze, etc. etc.).

Obligatorischer Hinweis: Pflicht auf Blitzschutz/Erdung/Potentialausgleich => siehe unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich


P.S. Anfrage in die richtige Rubrik vom Forum verschoben... hier in dieser Rubrik finden sie viele weitere Beiträge die sehr weiter helfen werden
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

campino
postet ab und zu
Beiträge: 10
Registriert: 21. November 2013 09:31

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon campino » 21. November 2013 14:49

natürlich auch ein herzliches hallo von mir

Verstehe ich nicht ..... hat ihr Bekannter diese Installation selbst und bereits in Betrieb oder wie ist das zu verstehen ? Ggf. nur das er und der "Markt für Elektro-Artikel" ihnen das ausgesucht/zusammengestellt hat ?

ne bekannter ist dran das zu installieren hat aber grössere probleme damit bekommen und sich an mich gewandt wegen einem rat

D.h. sie hatten bisher und auch jetzt noch ein Twin-LNB und 2 Stränge jeweils einzeln versorgt ?
Diese Anlage läuft aktuell noch und jetzt wo sie alles haben wollen sie umbauen ? Fragen aber erst nach dem Kauf einen anderen ob das so passt ?

genau so sieht es aus

Erst einmal die Frage: wollen sie diese 4 Receiver alle an einem Platz aufstellen oder wollen sie diese an verschiedenen Montageplätzen aufstellen/installieren ?

die 4 werden natürlich in der Wohnung verteilt aufgestellt


vielen dank für die schnellen Antworten und Information

Benutzeravatar
techno-com
Site Admin
Beiträge: 18051
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon techno-com » 21. November 2013 15:01

Dann passt das ja was ich mir gedacht hatte und oben finden sie alle antworten .....

Wobei über 50% meiner Fragen bzw. Hinweise offen bzw. unkommentiert blieben.

Fakt ist aber auf jeden Fall: nicht das passende Equipment zusammen gestellt und tlw. sicherlich (wie z.B. mit dem Endwiderstand auf offenen Ein- / Ausgängen) Sachen vergessen bei der Montage..... von den Dosen-Auskoppeldämpfungen in der Anpassung im Strang mal ganz abgesehen.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

campino
postet ab und zu
Beiträge: 10
Registriert: 21. November 2013 09:31

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon campino » 22. November 2013 07:44

Danke für die Hilfe und Informationen
hab ihre fragen gerade nochmal durchgelesen und eigentlich festgestellt das die offenen punkte von mir kommentiert oder beantwortet wurden
einzig die frage nach den kabel längen kann ich nicht beantworten

grüsse

Benutzeravatar
techno-com
Site Admin
Beiträge: 18051
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon techno-com » 22. November 2013 08:21

"Fragen" wurde alle beantwortet, "Hinweise" blieben alle unkommentiert (Sache zu den Dosen, Signalpegelberechnungen, Hinweis zur Erdungspflicht....).
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

campino
postet ab und zu
Beiträge: 10
Registriert: 21. November 2013 09:31

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon campino » 22. November 2013 12:14

techno-com hat geschrieben:"Fragen" wurde alle beantwortet, "Hinweise" blieben alle unkommentiert (Sache zu den Dosen, Signalpegelberechnungen, Hinweis zur Erdungspflicht....).

Hinweise werden natürlich dankend angenommen
die kabellängen dosen usw muss ich selbst erst ausfindig machen

werde mich aber sobald ich die notwendigen angaben habe wieder melden

wünsche ein schönes wochenende

Benutzeravatar
techno-com
Site Admin
Beiträge: 18051
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon techno-com » 22. November 2013 12:22

Hier wurde doch aber jetzt wirklich alles beantwortet was sie angefragt haben, es ging sogar mit den Fragen und Hinweise schon viel weiter als das was sie angefragt haben :1145

Ich weiß nicht was an Fragen offen sein sollte ?
Jetzt muss erst einmal die Installation durchgeführt werden, und wenn dann dabei Probleme auftreten (was das sein kann wurde hier bereits auch schon genannt) dann ist dafür der Verkäufer von dem Material zuständig. Der soll doch auch den Support dann für seine verkaufte Ware leisten......

Weiterhin ist dieses Forum gefüllt mit jeder Antwort die es zu jeglichen Fragen geben könnte ... sogar Pegelberechnungen usw. usw. usw. sind hier eingestellt und ersichtlich für jeden.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

campino
postet ab und zu
Beiträge: 10
Registriert: 21. November 2013 09:31

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon campino » 22. November 2013 14:09

sie haben mich falsch verstanden

sollte ich mich weiterhin um diese installation kümmern werde ich veranlassen das das material zurückgegeben wird und dann die notwendigen dinge bei ihnen bestellen
das wollte ich mit meiner letzten antwort nur sagen

wünsche ein schönes wochenende

campino
postet ab und zu
Beiträge: 10
Registriert: 21. November 2013 09:31

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon campino » 26. November 2013 15:12

Hallo

so die sachen wurden zurück gegeben aussser dem inverto

jetzt meine frage
könnten sie mir eine passsende konfiguration zum dem inverto IDLP Uss200 zusamen stellern?

dosen lnb und verteiler

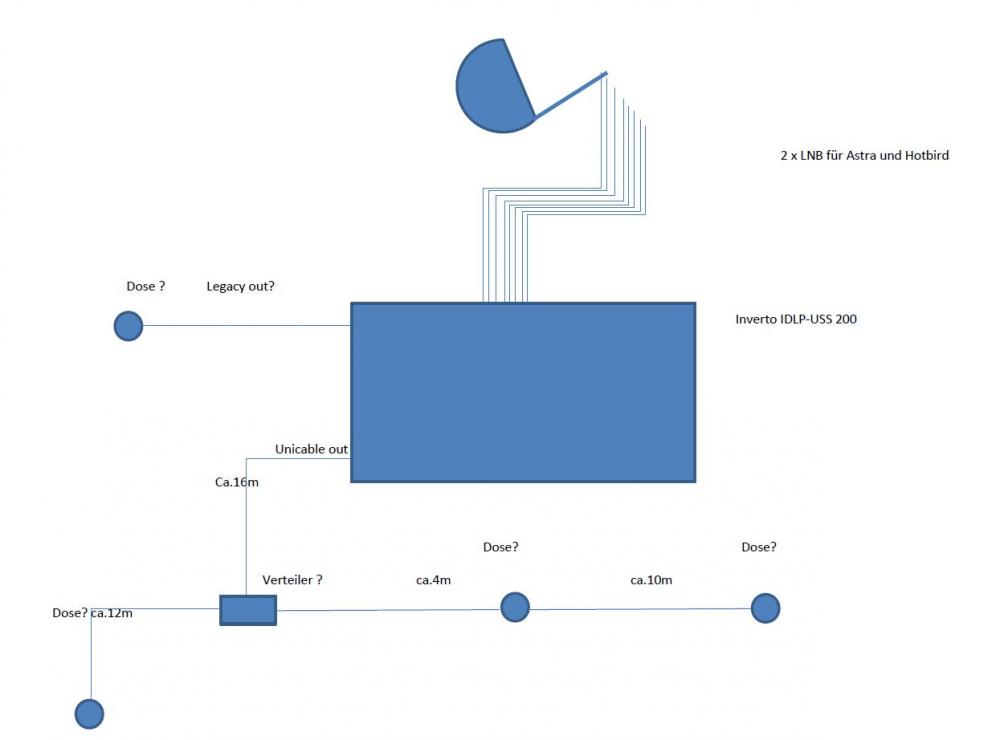

im anhang hab ich auch die kablellängen etc angehängt ich hoffe es ist verständlich


grüsse und danke für die schnelle antwort
Dateianhänge
Unicable-Planung Kabelplan 2 Satelliten
Zuletzt geändert von campino am 11. März 2015 09:10, insgesamt 5-mal geändert.
Grund: Edit by techno-com: .pdf Datei in Bilddatei umgewandelt

Benutzeravatar
techno-com
Site Admin
Beiträge: 18051
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon techno-com » 26. November 2013 16:51

Hallo....

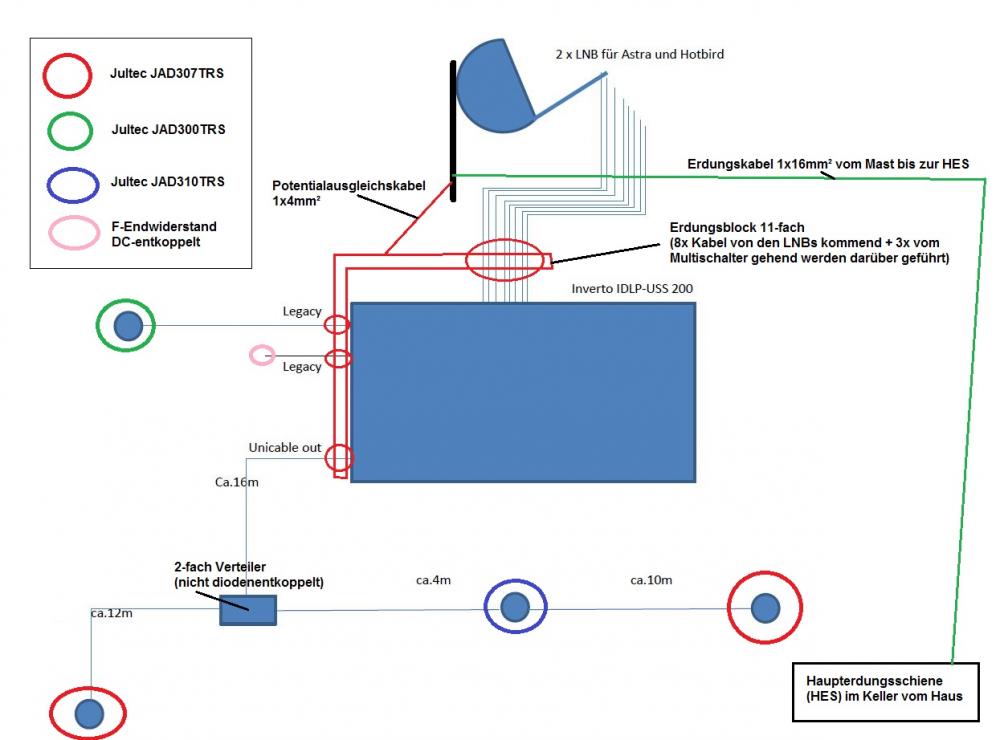

Ich habe ihre Zeichnung mal als Grundlage verwendet und alles darin eingezeichnet was relevant ist ....

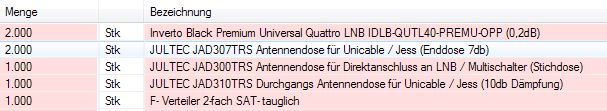

Link zu den Komponenten die hier verwendet werden müssen finden sie hier im Ablauf dieses Beitrages und im Beitrag unter Umrüstung 3 Parteien Haus von Kabel auf SAT der noch viel mehr Daten zu der ganzen Sache liefert.

Link zum Blitzschutz-Beitrag hier im Forum hatte ich oben schon gesetzt, wird aber auch in dem jetzt neu verlinkten Beitrag noch einmal erklärt.
Dateianhänge
Unicable-Planung_Kabelplan_2-Satelliten_Edit-incl-Erdung_Blitzschutz_Potentialausgleich.jpg
Unicable-Planung_Kabelplan_2-Satelliten_Edit-incl-Erdung_Blitzschutz_Potentialausgleich
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

campino
postet ab und zu
Beiträge: 10
Registriert: 21. November 2013 09:31

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon campino » 27. November 2013 08:32

kann ich den lnb aus dem verlinkten Beitrag nehmen??
in meinem Fall also 2 mal
den Verteiler kann man einfach Standard nehmen richtig? zb. SAT-VT20 Hersteller: Dur-Line

werde die Bestellung im laufe des vormittags platzieren

Erdung ist schon vorhanden

Benutzeravatar
techno-com
Site Admin
Beiträge: 18051
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon techno-com » 27. November 2013 09:53

campino hat geschrieben:kann ich den lnb aus dem verlinkten Beitrag nehmen??

Ja, ich übernehme mal was dort steht (etwas geändert in die passenden Teile):
Inverto Black Premium Universal Quattro LNB IDLB-QUTL40-PREMU-OPP (0,2dB)
F-Endwiderstand DC-entkoppelt

campino hat geschrieben:in meinem Fall also 2 mal

Was ist das eigentlich für eine Antenne (Hersteller + Typ + Durchmesser) und was ist für eine Multifeedhalterung daran vorhanden um auch 2 LNBs montieren zu können ?

campino hat geschrieben:den Verteiler kann man einfach Standard nehmen richtig? zb. SAT-VT20 Hersteller: Dur-Line

Ja, der passt WENN dahin eine diodenentkoppelte Antennendose folgt (im Fall der JAD oder auch JAP Dosen von Jultec sind das beide solche Dosen mit Diodenentkopplung).

campino hat geschrieben:Erdung ist schon vorhanden

Die "Erdung" besteht aus 2 Bestandteilen, dem äußeren und dem inneren Blitzschutz (letzterer wird auch "Potentialausgleich" genannt)
Nur ein Erdungskabel am Antennenmast, das in den meisten Fällen auch kein massives Kabel ist, reicht für die Vollständigkeit der Erdung nicht aus. Einfach mal den Link aufmerksam lesen.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

campino
postet ab und zu
Beiträge: 10
Registriert: 21. November 2013 09:31

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon campino » 27. November 2013 11:36

Was ist das eigentlich für eine Antenne (Hersteller + Typ + Durchmesser) und was ist für eine Multifeedhalterung daran vorhanden um auch 2 LNBs montieren zu können ?

ist eine Hirschmann Antenne Typ weiß ich nicht Durchmesser müsste 80 oder 90 sein Multifeedhalter ist vorhanden

die endwiderstände sind vorhanden ebenso der inverto idlp uss 200

campino
postet ab und zu
Beiträge: 10
Registriert: 21. November 2013 09:31

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon campino » 27. November 2013 13:18

Bestellung wurde vor 15 minuten eingegeben
Mattinis
Metzingen

Grüsse

Benutzeravatar
techno-com
Site Admin
Beiträge: 18051
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon techno-com » 27. November 2013 13:22

Sie haben vor 10 Minuten bereits die Rechnung vorab per Email erhalten und vor 9 Minuten bereits die Versandbestätigung incl. DHL-Trackingnummer dann hinterher......

Vor ca. 7 Minuten war DHL schon da und hat das Paket abgeholt :1114
Dateianhänge
Bestellung User campino
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

campino
postet ab und zu
Beiträge: 10
Registriert: 21. November 2013 09:31

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon campino » 27. November 2013 14:48

Was für ein Service
werde sie bzw ihren Shop sehr gerne als 1000% kompetenten Partner weiterempfehlen

danke

mabe
Powerposter
Beiträge: 71
Registriert: 6. November 2015 09:36
Hat sich bedankt: 5 Mal
Danksagung erhalten: 2 Mal

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon mabe » 18. November 2015 04:03

Hi,
ich häng mich mal hier ran. Bin neu hier und suche auch die richtigen Dosen...

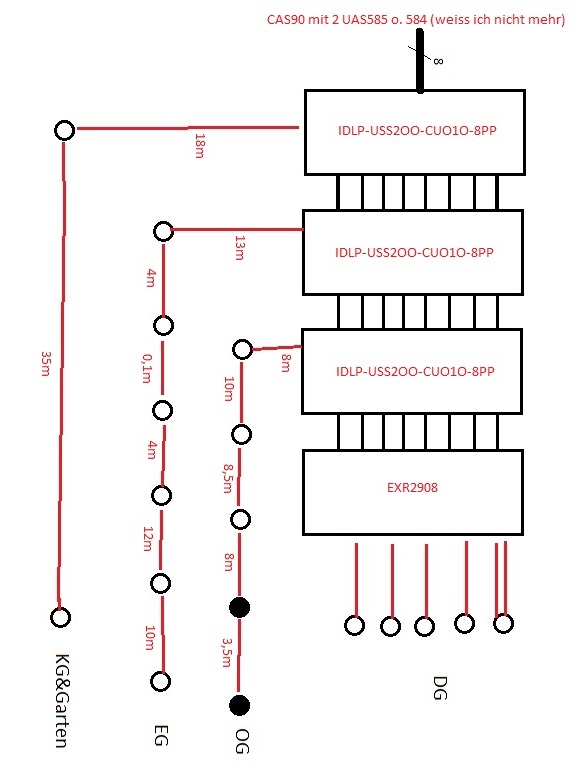

An einer von den beiden schwarz ausgefüllten Dosen soll eine Duo² mit 4 Tunern hängen. Welcher Verteiler müsste da dann noch zusätzlich hinter die Dose?

Danke
Gruß
Marc
Dateianhänge
Sat_Unicable-Anlage_2_Satelliten_CAS_EXR-Antennendosen_Auswahl

Benutzeravatar
techno-com
Site Admin
Beiträge: 18051
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon techno-com » 18. November 2015 08:57

Da muss man zuerst einmal wissen was das für eine Dose GENAU ist ! Dann kann man mehr dazu sagen ....... erklärt aber hier im Forum schon mehrmals, z.B. im Beitrag unter Vorhandene Sat-Anlage auf Unicable umrüsten (dort sogar mit Bild dazu...).

Wer plant den so eine Anlage mit 3 solchen Schaltern kaskadiert hintereinander und dann noch mit einem Legacy-Multischalter ? Da werden die Pegel ja absolut unterirdisch abweichend sein durch die viele Kaskadierung mit diesem Schalter ?
Warum auch ein extra Schalter für KG + Garten ? Wäre das nicht besser über einen Schalter möglich gewesen der dann über einen 2-fach Verteiler am Ausgang aufgesplittet wird ?
Hier hätte ggf. nur ein einziger Jultec JPS0902-6A (ohne Netzteil möglich da der vorhandene Kathrein EXR-Schalter die LNB-Spannungsversorgung bereits dauerhaft übernimmt, der hat ja keine Standby-Schaltung/-Funktion) ausgereicht, der hätte 2 Ausgänge mit je 6 Unicable-Umsetzungen gehabt ... oder ein Jultec JPS0902-12A bzw. ein JPS0901-12A + JPS0901-6A hintereinander geschalten /kaskadiert) vor den EXR-Schalter .....)..... dieser Aubau der 4 kaskadierten Multischalter benötigt aber 4 Netzteile die dauerhaft unter Strom laufen da keines der Geräte eine Standby-Schaltung hat.

Mehr zur Antennendosen-Auswahl hier oben erklärt schon:
techno-com hat geschrieben:
campino hat geschrieben:eg über unicable und 4 receiver
campino hat geschrieben:2. sind die vorhandenen komponenten untereinander tauglich speziell die dosen mit dem switch?

Erst einmal die Frage: wollen sie diese 4 Receiver alle an einem Platz aufstellen oder wollen sie diese an verschiedenen Montageplätzen aufstellen/installieren ?
Die Dosen sind nicht gerade super gut geeignet, bei Unicable muss man nach heutigem Stand der Technik die Auskoppeldämpfungen anpassen => siehe unter Unicable System in bestehende Sat-Anlage einbinden
Weiterhin sind die ESU-Dosen spezielle Dosen mit einer "Unicable-Schutzschalterung" (die schalten die 18V Hochstufung der Versorgungsspannung um darauf das Unicable-Schaltsignal zu übertragen nach ca. 500ms ab um eine Fehlprogrammierung der Receiver und dadurch resultierenden Probleme der Anlage vorzubeugen --- das ist schön und auch gut, bringt aber oft Probleme mit schlecht auf Unicable programmierte Receiver - und viele Receiver haben riesen Probleme mit dem Unicable-Betrieb).
Wenn das keine wohnungsübergreifende Installation ist und somit eine Fehlprogrammierung durch Fremdeingriffe zu beachten sind lässt man diese speziellen Schutzdosen daher eigentlich weg und installiert diese nur bei einer wohnungsübergreifenden Installation (welche Dosen da passen finden sie in dem oben verlinkten Beitrag).
........
Obligatorischer Hinweis: Pflicht auf Blitzschutz/Erdung/Potentialausgleich => siehe unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich



Bei einer wohnungsübergreifenden Installation (an einem Strang !) sollte man auf programmierbare Antennendosen zurückgreifen um Fehlprogrammierungen/-einstellungen zu verhindern, siehe unter Programmiertool Jultec AnDoKon (Antennen-Dosen-Konfigurator)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

mabe
Powerposter
Beiträge: 71
Registriert: 6. November 2015 09:36
Hat sich bedankt: 5 Mal
Danksagung erhalten: 2 Mal

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon mabe » 18. November 2015 22:03

Hi,
danke für die Infos. Dann würde ich den ersten weglassen und den 2. und 3. durch einen JPS0902-6A ersetzen. CAS90, EXR2908 und Verkabelung ist vorhanden.
KG und Garten könnten auch noch einzeln an den EXR..
Besser?

Danke

Benutzeravatar
techno-com
Site Admin
Beiträge: 18051
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon techno-com » 19. November 2015 05:42

mabe hat geschrieben:Hi,

Moin :1121

mabe hat geschrieben:Dann würde ich den ersten weglassen und den 2. und 3. durch einen JPS0902-6A ersetzen.

Das verstehe ich nicht, bitte etwas ausführlicher schreiben :1145
Was heißt "... den 2. und 3. ....." ? Ich sehe in der Zeichnung 3x Inverto USS-200 und dann dahinter noch einen Kathrein EXR-Schalter ! Was soll da jetzt weg gelassen werden und was planen sie konkret ?
Wie viele Receiver sollen da pro Strang max. versorgt werden, wie viele davon Twin-Receiver ?
Ein JPS0902-6 hätte 2 Ausgänge direkt und stellt pro Ausgang 6 Unicable-Umsetzungen zur Verfügung, d.h. pro Ausgang könnte man 6 Tuner per EN50494 (Unicable) versorgen.

mabe hat geschrieben:CAS90, EXR2908 und Verkabelung ist vorhanden.

Im Bild schreiben sie noch etwas von "UAS585 oder UAS584, weiß ich nicht mehr" !? Da gleich vorab die Info das alle ihre bisherigen Planungen nur mit einem Quattro-LNB gehen würden, hier also dem UAS584 (das UAS585 ist ein Quad-LNB).

mabe hat geschrieben:KG und Garten könnten auch noch einzeln an den EXR..

Da liegen also 2 Kabel hin ? Je ein Kabel an jeden Anschluss ?
Wenn da nur ein Kabel liegt kann man trotzdem das auch "in Reihe" hintereinander an den EXR hängen, die erste Dose dann eben eine "3-Loch Durchgangsdose" und dahinter eine normale "3-Loch Stichdose". Verwenden darf man dann aber nur diese ODER diese Dose, nicht gleichzeitig.

mabe hat geschrieben:Besser?

Aber so was von viel besser :1137


importantnotice Erdungsvorschriften zum Blitzschutz beachten, wurde oben verlinkt und in den verlinkten Beiträgen auch ganz genau erklärt ! importantnotice
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

mabe
Powerposter
Beiträge: 71
Registriert: 6. November 2015 09:36
Hat sich bedankt: 5 Mal
Danksagung erhalten: 2 Mal

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon mabe » 20. November 2015 13:38

Hallo,

Zu info vorweg, ich ziehe aus einer Mietwohnung in mein Haus.

EG wird vermietet. OG, DG Kellerbar und Gartenhütte ist für mich. CAS90, 2xUAS584 und EXR2908 nehme ich aus der Mietwohnung mit.

Das DG und die Kellerbar kann ich über den EXR versorgen (4-6 Tuner benötige ich hier). Von der Gartenhütte komme ich auch noch (über einen toten Kamin) zum EXR.

Bleibt EG und OG. Hier müsste ich Unicable einsetzen. In jeder Wohnung liegt ein Stich mit den im Bild angegebenen Dosen und Leitungslängen. Hierfür würde ich jetzt den vorgeschlagenen JPS0902-6A einsetzen.

Soweit korrekt beziehungsweise verständlich?? Erdung ist berücksichtigt!

Danke
Gruß
Marc

Benutzeravatar
techno-com
Site Admin
Beiträge: 18051
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon techno-com » 20. November 2015 13:47

Passt :1147 verstanden.

Ob die Anzahl der Userbänder (2x6) dann ausreicht müssen sie wissen !

Oben hatten sie nur geschrieben das sie 2 USS-200 weglassen wollen, es sind aber 3 in ihrer Zeichnung .... daher meine Rückfrage dazu !
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

mabe
Powerposter
Beiträge: 71
Registriert: 6. November 2015 09:36
Hat sich bedankt: 5 Mal
Danksagung erhalten: 2 Mal

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon mabe » 23. November 2015 10:06

Ok, danke

Könnte ich noch eine Empfehlung für die Dosen bekommen?

Marc

Benutzeravatar
techno-com
Site Admin
Beiträge: 18051
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon techno-com » 23. November 2015 10:20

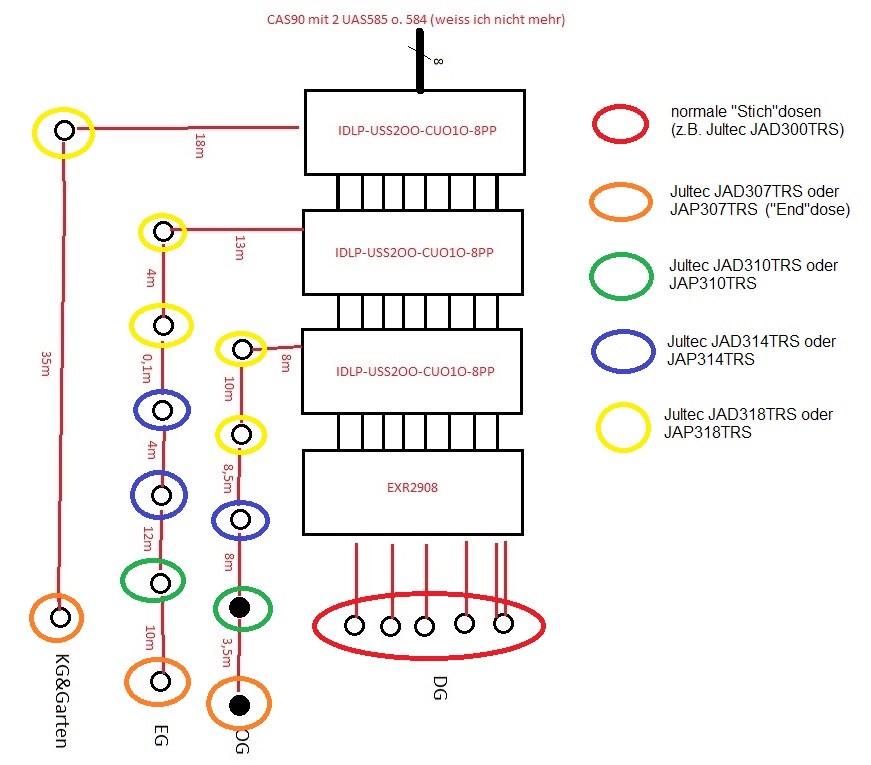

Ich habe da mal in ihre Zeichnung meine Dosen eingezeichnet wie ich das mit den Daten die ich habe machen würde.
Oben hatte ich dazu schon geschrieben:
techno-com hat geschrieben:....., bei Unicable muss man nach heutigem Stand der Technik die Auskoppeldämpfungen anpassen => siehe unter Unicable System in bestehende Sat-Anlage einbinden
.........
Wenn das keine wohnungsübergreifende Installation ist und somit eine Fehlprogrammierung durch Fremdeingriffe zu beachten sind lässt man diese speziellen Schutzdosen daher eigentlich weg und installiert diese nur bei einer wohnungsübergreifenden Installation (welche Dosen da passen finden sie in dem oben verlinkten Beitrag).

Das sollten sie mal lesen das sie auch das Verständnis haben warum diese Dosen so gewählt wurden :1147

Den Teil mit "wohnungsübergreifender Installation", wegen der Schutzschaltung für "Fehlprogrammierungen", können sie im Beitrag unter Umstieg Kabel -> SAT mit 2 Satelliten in Mehrfamilienhaus erlesen. Da kopiere ich mal den relevanten Teil davon hier mit rein:
techno-com hat geschrieben:
webhans hat geschrieben:Welche Dosen müsste ich in diesem Fall dann verwenden?[/b] Wären hierfür dann gängige SAT-Durchgangsdosen geignet (Z.B. Axing SAT Durchgangsdose oder müsste ich hier noch auf etwas achten?

1. diese Axing-Dose die sie verlinkt haben ist übrigens im "Original" eine Jultec-Antennendose aus der JAP-Serie mit einer Schutz-Funktion gegen Fehlprogrammierung ( Programmiertool Jultec AnDoKon (Antennen-Dosen-Konfigurator) ). Wird bei ihnen ggf. nur in der Mietwohnung notwendig sein das dort keiner "rum spielt" und somit die Anlage lahm legen kann.... die restlichen Antennendosen kann man also JAD-Variante nehmen.

2. kann ich dazu erst was genaues sagen wenn mir ein Kabelplan vorliegt ... aber schauen sie da vorab mal genau unter:
Planung Unicable System / Umstieg von Kabel auf SAT
Umrüstung Kabel auf Sat im Altbau
und unter Umrüstung 3 Parteien Haus von Kabel auf SAT
Das sind alles Pegelberechnungen für einen Unicable-Aufbau mit Bestimmung der Antennendosen dann dazu .....
Grundlagen der Berechnung ist immer der Ausgangspegel am CSS-Ausgang, beim Jultec JPS0501-12 Schalter (bei dem ich akt. als Grundlage für ihre Anlage bin da ein Satellit wirklich ausreichen sollte) wären das z.B. 93dbµV.
Die DIN sagt dann weiterhin aus das nach der Antennendose/vor dem Receiver-Eingang dann immer ein Signalpegel (Signalstärke) von 47-77dbµV anliegen muss (ob 47 oder 77 ist da egal).
Dateianhänge
Sat_Unicable-Anlage_Jultec_JAD-JAP-Antennendosen-Zuteilung
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18051
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon techno-com » 23. November 2015 12:54

Für die Vollständigkeit hier ein Screenshot ihrer Bestellung (wie gewünscht aufgeteilt in 2 Teil-Rechnungen).
Dateianhänge
Bestellung_User_mabe
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

mabe
Powerposter
Beiträge: 71
Registriert: 6. November 2015 09:36
Hat sich bedankt: 5 Mal
Danksagung erhalten: 2 Mal

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon mabe » 11. Dezember 2015 10:51

Hi,
wenn ich jetzt an der 310TRS (grüner Kreis) eine Dreambox mit 3 bzw. 4 Tuner anschließen möchte, kann ich dafür einen (vorhandenen) Kathrein EBC10 nehmen? Bzw. was ist dafür am besten geeignet?

Marc

Benutzeravatar
techno-com
Site Admin
Beiträge: 18051
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon techno-com » 11. Dezember 2015 10:53

Ein Kathrein EBC10 ist ein diodenentkoppelter Verteiler, also für den Einsatz HINTER einer Antennendose richtig !
Wenn 2 Eingänge an dem Receiver ausreichen um damit alle Tuner zu versorgen wird der gehen.
Ich würde aber eher einen 3-fach (Kathrein EBC13) oder 4-fach (Kathrein EBC14) Verteiler mit 3/4 Ausgängen für 3/4 Tuner verwenden und jeden Tuner einzeln versorgen.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

mabe
Powerposter
Beiträge: 71
Registriert: 6. November 2015 09:36
Hat sich bedankt: 5 Mal
Danksagung erhalten: 2 Mal

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon mabe » 11. Dezember 2015 10:56

Ist das besser als den Tuner intern softwaremässig zu verbinden?

Danke

Benutzeravatar
techno-com
Site Admin
Beiträge: 18051
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 442 Mal
Kontaktdaten:

Re: Unicable mit Inverto IDLP-USS2OO-CUO1O-8PP

Ungelesener Beitragvon techno-com » 11. Dezember 2015 11:07

Ich habe da immer Kopfschmerzen bei 3x loopen ! Ich muss ja dann von Tuner1-Ausgang auf Tuner2-Eingang, von Tuner2-Ausgang auf Tuner3-Eingang und noch einmal von Tuner3-Ausgang auf Tuner4-Eingang. Dabei verliere ich bei jedem loopen ein paar db und danach haben alle Tuner-Eingänge unterschiedliche Signalpegel anliegen, diese sollten aber eigentlich rel. gleich sein. Über einen Verteiler davor und Direktanschluss von jedem Tuner bekomme ich das hin, vorausgesetzt die Pegel vor dem Verteiler passen noch das die Verteilerdämpfung selbst nicht stört und der Signalpegel unter die DIN-Pegel sinkt (47-77dbµV).
Um das aber zu messen würde man ein sehr gutes Meßgerät benötigen, daher würde ich einfach vorschlagen mit dem EBC10 + loopen zu testen und nur dann - wenn es Probleme geben sollte - umzustellen.

P.S. "softwaremässig" kann man nur unter Twin-Tuner-Modulen, bei Single-Tunern muss man extern loopen über Patchkabel ! Intern geht das oft bei Geräten nicht, vor allem nicht bei Geräten mit modularen Steck-Tunern ! Kommt also auch auf das Gerät GENAU an.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag

Zurück zu „Fragen zu digitalen SAT- Einkabelsystemen“
