Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon techno-com » 22. Februar 2016 11:54

Also, jetzt fasse ich das mal zusammen:

Geht:
-am Triax-Multischalter

Geht nicht:
-am JPS per JESS (Einkabelausgang)
-per Sat>IP Router welcher am Triax-Multischalter angeschlossen ist

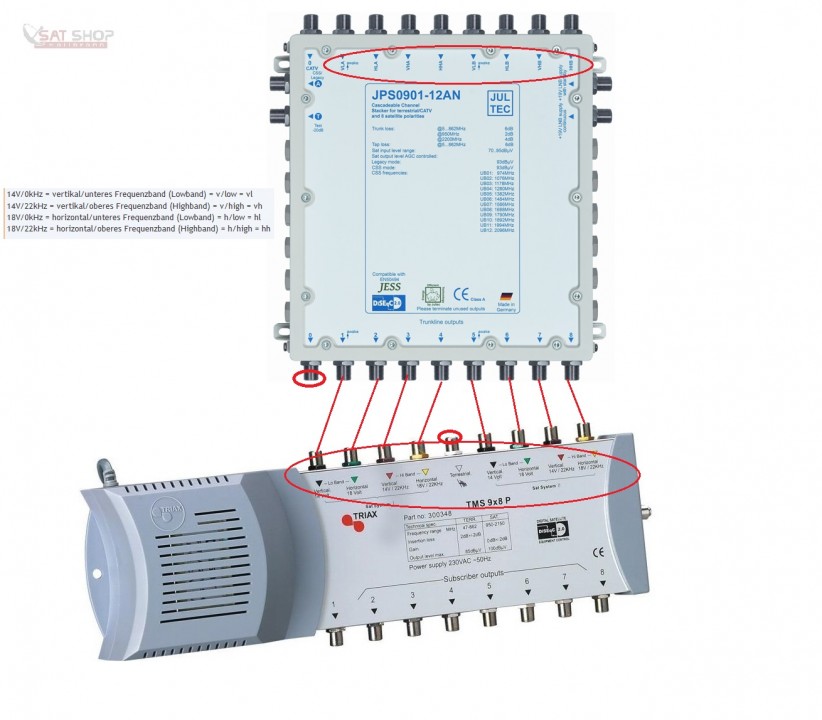

Auch dann ist das möglich das die Ebenen am Eingang vertauscht sind und die Geräte am Triax das empfangen weil sie einen Blindscan Suchlauf gemacht haben der auch das "Auffinden" der Programme auf der falschen Ebene ermöglicht .....

Tests wie oben bitte mal durchführen + Bilder wie beschrieben ggf. noch einstellen (wobei die Tests mittlerweile schon ausreichen würden, also die Stammeingänge vor allen Verteil-Komponenten direkt testen)


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Tags:

guba
Foren-As
Beiträge: 544
Registriert: 19. November 2013 08:14
Danksagung erhalten: 67 Mal

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon guba » 22. Februar 2016 12:46

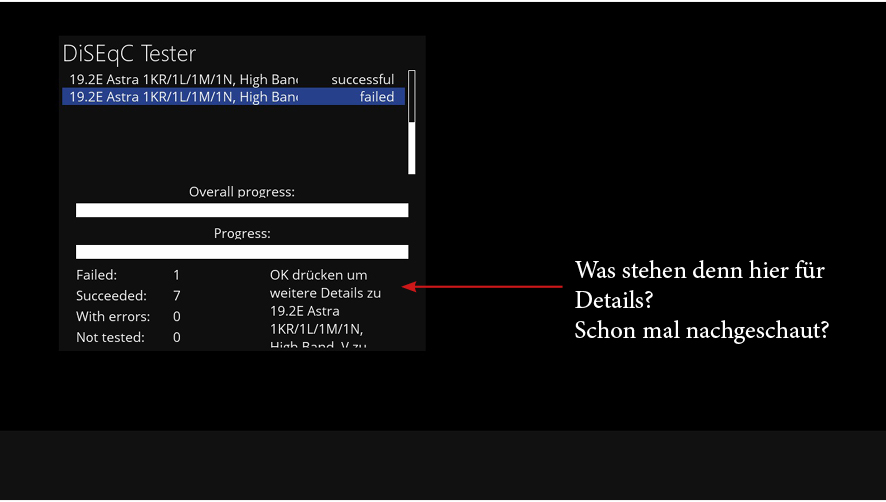

Was steht hier in den Details: Art des Fehlers usw.?



Gruss
Guido

misaal
postet ab und zu
Beiträge: 27
Registriert: 28. Oktober 2015 15:07
Hat sich bedankt: 4 Mal

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon misaal » 22. Februar 2016 13:05

Wenn ich ok drücke bleib der Bildschirm schwarz. Ich könnte die Log-Datei hochladen.
Box: Vu+ Duo²
Image: Open ATV 5.1
Bildschirm: Samsung UE46F7090
Zubehör: HTPC NUC 5i5RYH Broadwell, Synology DS415+

Benutzeravatar
techno-com
Site Admin
Beiträge: 20124
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 423 Mal
Danksagung erhalten: 490 Mal
Kontaktdaten:

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon techno-com » 22. Februar 2016 13:13

Das bringt nichts ... da fehlt am Eingang eine Ebene (VH wahrscheinlich nach dem Fehlerbild !).
Kabel dort vom LNB kommend in diesen Eingang genau prüfen, angefangen mit den Tests die ich zuvor geschrieben hatte das es auch sicher die VH-Ebene vom LNB kommend ist die dort in den VH-Eingang für Astra auch rein geht/kommt.
PIN vom Koaxkabel kontrollieren (Innennleiter vom Kabel) .... Darf z.B. nicht so aussehen :1128
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

misaal
postet ab und zu
Beiträge: 27
Registriert: 28. Oktober 2015 15:07
Hat sich bedankt: 4 Mal

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon misaal » 22. Februar 2016 13:38

techno-com hat geschrieben:Geht:
-am Triax-Multischalter

-> genau direkt von den 2 LNB's an Triax und vom Triax zum Vu+Duo2 funktionierts.

techno-com hat geschrieben:Geht nicht:
-am JPS per JESS (Einkabelausgang)

-> genau geht nicht LNB's ->JPS -> Vu+Duo2 mit Tuner A oder B

techno-com hat geschrieben:Geht nicht:
-per Sat>IP Router welcher am Triax-Multischalter angeschlossen ist

-> richtig funktioniert auch nicht, LNB's -> JPS -> Triax -> SAT>IP-Server -> Vu+Duo2 (VTuner)

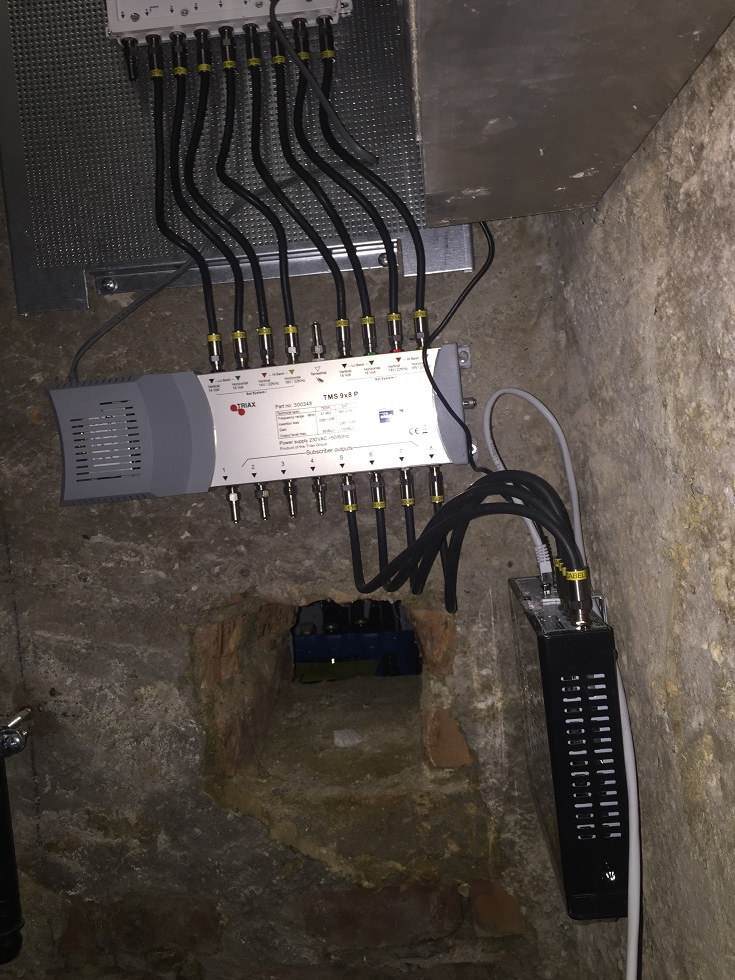

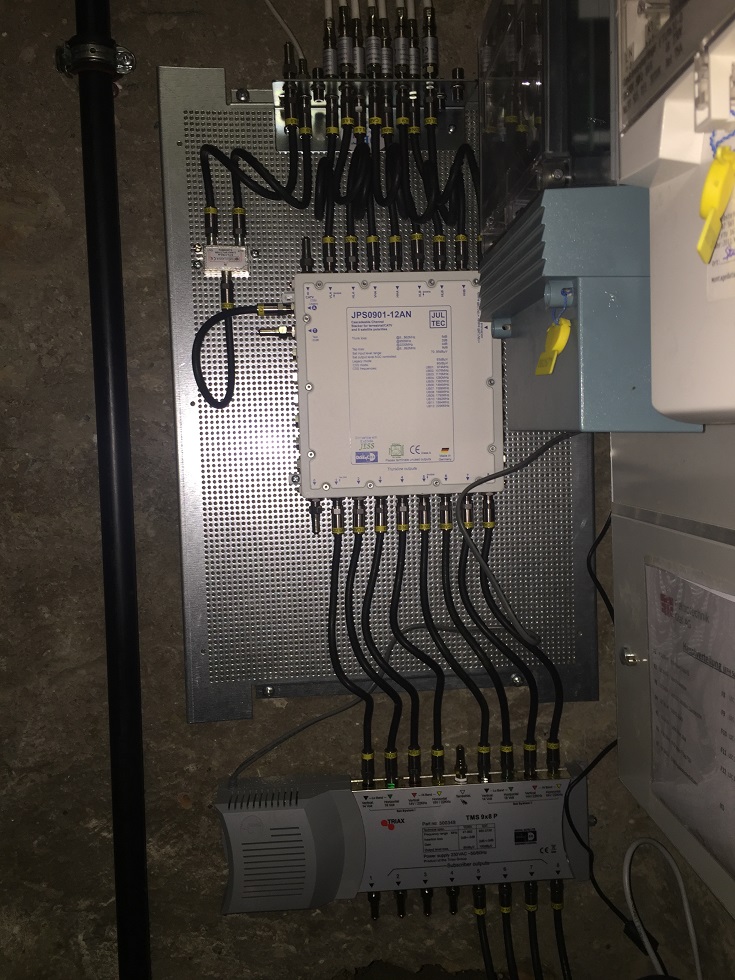

Ich kontrolliere nochmals die Eingänge, am JPS und stelle die Bilder mal online.

Hier trotzdem mal den LOG vom DiSEqC-Test:
S28C-616022214470.pdf
(3.84 MiB) 409-mal heruntergeladen
Box: Vu+ Duo²
Image: Open ATV 5.1
Bildschirm: Samsung UE46F7090
Zubehör: HTPC NUC 5i5RYH Broadwell, Synology DS415+

guba
Foren-As
Beiträge: 544
Registriert: 19. November 2013 08:14
Danksagung erhalten: 67 Mal

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon guba » 22. Februar 2016 15:03

Aus meiner Sicht fehlt noch eine Überprüfung:
Der Empfang am Triax mit dem zwischengeschalteten JPS.
Bis jetzt wurde nur mit den LNBs direkt am Triax bzw. am JPS angeschlossen geprüft. Ob die Kaskade funktioniert, habe ich bis jetzt nirgends gelesen oder ich habe es übersehen

Benutzeravatar
techno-com
Site Admin
Beiträge: 20124
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 423 Mal
Danksagung erhalten: 490 Mal
Kontaktdaten:

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon techno-com » 22. Februar 2016 15:07

Doch, das wurde schon erwähnt =>
misaal hat geschrieben:Ich habe die Anlage so erweitert wie oben besprochen, Leitungen von den LNB's an den JESS-Multischalter angeschlossen und den Triax gleich danach.

Meiner Meinung nach ist das VH-Kabel vom Astra-LNB kommend nicht richtig am JPS dran oder dort eine falsche Ebenen-Zuordnung gemaht .... daher meine Tipps für den Test der einzelnen Ebenen VOR den Multischaltern.
Es kann gut sein das die Ebenen-Eingänge am Triax anders sind als beim JPS-System und das da etwas vertauscht wurde.
Folgende Benutzer bedankten sich beim Autor techno-com für den Beitrag:
misaal (22. Februar 2016 15:18)
Bewertung: 33%
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

misaal
postet ab und zu
Beiträge: 27
Registriert: 28. Oktober 2015 15:07
Hat sich bedankt: 4 Mal

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon misaal » 22. Februar 2016 15:17

hey guba

Die Kaskade funktioniert, sonst wären alle Sender am VTuner (Tuner E) dunkel.
Mit dem VTuner sind z.B. die Sender Sky Cinema HD/Sky Action HD/RTL SD ersichtlich.
Box: Vu+ Duo²
Image: Open ATV 5.1
Bildschirm: Samsung UE46F7090
Zubehör: HTPC NUC 5i5RYH Broadwell, Synology DS415+

Benutzeravatar
techno-com
Site Admin
Beiträge: 20124
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 423 Mal
Danksagung erhalten: 490 Mal
Kontaktdaten:

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon techno-com » 22. Februar 2016 15:35

Moment ... oben steht:
misaal hat geschrieben:
techno-com hat geschrieben:Geht:
-am Triax-Multischalter

-> genau direkt von den 2 LNB's an Triax und vom Triax zum Vu+Duo2 funktionierts.

techno-com hat geschrieben:Geht nicht:
-am JPS per JESS (Einkabelausgang)

-> genau geht nicht LNB's ->JPS -> Vu+Duo2 mit Tuner A oder B

techno-com hat geschrieben:Geht nicht:
-per Sat>IP Router welcher am Triax-Multischalter angeschlossen ist

-> richtig funktioniert auch nicht, LNB's -> JPS -> Triax -> SAT>IP-Server -> Vu+Duo2 (VTuner)

D.h. der Sat>IP geht AUCH NUR DANN wenn der Triax direkt an den LNBs hängt (ohne JPS dazwischen) ?


Lassen wir das Sat>IP mal ganz weg .... irrelevant aktuell ! Bringt nur ein Durcheinander rein.

Frage:
Geht dann der Triax-Multischalter HINTER dem JPS ?
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

guba
Foren-As
Beiträge: 544
Registriert: 19. November 2013 08:14
Danksagung erhalten: 67 Mal

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon guba » 22. Februar 2016 15:36

Klar, dass diese ersichtlich sind. Sie liegen ja auch alle auf horizontalen Transpondern.

Vertikal müssten z.B.
12051MHz - vertikal die Sender Pro 7 CH/Austria,Kabel 1 CH/A, Sat 1
12480MHz - vertikal Dmax Deutschland, Sport 1
funktionieren.

Mal mit einem manuellen Suchlauf auf diesen Transpondern versuchen

misaal
postet ab und zu
Beiträge: 27
Registriert: 28. Oktober 2015 15:07
Hat sich bedankt: 4 Mal

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon misaal » 22. Februar 2016 16:07

techno-com hat geschrieben:Frage:
Geht dann der Triax-Multischalter HINTER dem JPS ?

Ja funktioniert aber....Wie mit dem JPS, funktioniert die HB Vertikale nicht. Logisch ist ja eine Kaskade, wenn es beim JPS nicht funktioniert, tut es beim Triax auch nicht.
Box: Vu+ Duo²
Image: Open ATV 5.1
Bildschirm: Samsung UE46F7090
Zubehör: HTPC NUC 5i5RYH Broadwell, Synology DS415+

Benutzeravatar
techno-com
Site Admin
Beiträge: 20124
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 423 Mal
Danksagung erhalten: 490 Mal
Kontaktdaten:

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon techno-com » 22. Februar 2016 16:15

misaal hat geschrieben:Ja funktioniert aber....Wie mit dem JPS, funktioniert die HB Vertikale nicht.

Dann müsste es aber heißen: "nein, funktioniert nicht" bzw. "nein, funktioniert genau wie das JPS ohne diese eine Ebene" !!!!!
"Funktioniert: ja" heißt für mich das ALLES geht.......

misaal hat geschrieben:Logisch ist ja eine Kaskade, wenn es beim JPS nicht funktioniert, tut es beim Triax auch nicht.

Nicht logisch, absolut nicht !
Hatte ich hier schon unter Dtron Multischalter mit Spaun Unicable SUS 4441 F erweitern das die Verbindung von der Kaskasde (bei ihnen der Jultec JPS) falsch verbunden war mit dem Schalter dahinter ..... da muss die Ebenen-Zuordung natürlich immer genau passen !
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

misaal
postet ab und zu
Beiträge: 27
Registriert: 28. Oktober 2015 15:07
Hat sich bedankt: 4 Mal

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon misaal » 22. Februar 2016 19:05

techno-com hat geschrieben:Dann kann ich mir aber nur vorstellen das die VH-Ebene in der Versorgung gänzlich fehlt bzw. eher - weil es ja über Sat>IP geht - einfach nur 2 Ebenen vertauscht sind (z.B. mit der VL-Ebene ?).....

Zuordnung der Ebenen:
Verkabelungsplan Quattro-LNB´s an Multischalter


LÖSUNG: HL mit VH vertauscht. Danke für den Tipp Tristan und den Link dazu. Frage, hast du noch so einen Link für 13° Hotbird?
Dateianhänge
JultecJPS0901-12AN_Multischalter_EN50607_JESS_SatoverÌP_Erweiterung_Lochblechplatte_Potentialausgleich_1 (1).jpeg
JultecJPS0901-12AN_Multischalter_EN50607_JESS_SatoverÌP_Erweiterung_Lochblechplatte_Potentialausgleich_1
JultecJPS0901-12AN_Multischalter_EN50607_JESS_SatoverÌP_Erweiterung_Lochblechplatte_Potentialausgleich_1 (2).jpeg
JultecJPS0901-12AN_Multischalter_EN50607_JESS_SatoverÌP_Erweiterung_Lochblechplatte_Potentialausgleich_2
JultecJPS0901-12AN_Multischalter_EN50607_JESS_SatoverÌP_Erweiterung_Lochblechplatte_Potentialausgleich_1 (3).jpeg
JultecJPS0901-12AN_Multischalter_EN50607_JESS_SatoverÌP_Erweiterung_Lochblechplatte_Potentialausgleich_3
JultecJPS0901-12AN_Multischalter_EN50607_JESS_SatoverÌP_Erweiterung_Lochblechplatte_Potentialausgleich_1 (4).jpeg
JultecJPS0901-12AN_Multischalter_EN50607_JESS_SatoverÌP_Erweiterung_Lochblechplatte_Potentialausgleich_4
Box: Vu+ Duo²
Image: Open ATV 5.1
Bildschirm: Samsung UE46F7090
Zubehör: HTPC NUC 5i5RYH Broadwell, Synology DS415+

guba
Foren-As
Beiträge: 544
Registriert: 19. November 2013 08:14
Danksagung erhalten: 67 Mal

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon guba » 22. Februar 2016 19:34

Das heisst, es funktioniert jetzt.

Hier den Link zum Hotbird, dann kannst Du Dir selber einige Sender auf allen Ebenen analog des Astras raussuchen ...

http://www.lyngsat.com/Eutelsat-Hot-Bird-13B-13C-13D.html

Guido

misaal
postet ab und zu
Beiträge: 27
Registriert: 28. Oktober 2015 15:07
Hat sich bedankt: 4 Mal

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon misaal » 22. Februar 2016 19:45

Hi guba

ja jetzt FUNKTIONIERTS ! :1147

War eine Kleinigkeit aber der Monteur hat die Kabeln von den LNB's nicht angeschrieben und ich hatte es vergessen vor dem ganzen Umbau.

Danke für den Link, werde für jede Ebene ein paar Sender raus picken.
Box: Vu+ Duo²
Image: Open ATV 5.1
Bildschirm: Samsung UE46F7090
Zubehör: HTPC NUC 5i5RYH Broadwell, Synology DS415+

guba
Foren-As
Beiträge: 544
Registriert: 19. November 2013 08:14
Danksagung erhalten: 67 Mal

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon guba » 22. Februar 2016 20:02

Also jetzt schön die Kabel mit einem wasserfesten Filzer anschreiben, mache ich auch immer. zB. Astra 19 LV HH usw.
Folgende Benutzer bedankten sich beim Autor guba für den Beitrag:
misaal (23. Februar 2016 08:14)
Bewertung: 33%

Benutzeravatar
techno-com
Site Admin
Beiträge: 20124
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 423 Mal
Danksagung erhalten: 490 Mal
Kontaktdaten:

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon techno-com » 23. Februar 2016 04:22

misaal hat geschrieben:ja jetzt FUNKTIONIERTS !

Glückwunsch und weiterhin gutenempfang

misaal hat geschrieben:War eine Kleinigkeit aber der Monteur hat die Kabeln von den LNB's nicht angeschrieben und ich hatte es vergessen vor dem ganzen Umbau.

Da muss man beim abschrauben vom alten Multischalter immer gleich drauf achten - der ist ja auch beschriftet mit den Ebenen an seinem Eingang.
Einfach beim weg machen von diesem alten Schalter die Kabel entsprechend gleich entsprechend beschriften ......
Folgende Benutzer bedankten sich beim Autor techno-com für den Beitrag:
misaal (23. Februar 2016 08:14)
Bewertung: 33%
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

misaal
postet ab und zu
Beiträge: 27
Registriert: 28. Oktober 2015 15:07
Hat sich bedankt: 4 Mal

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon misaal » 24. Februar 2016 11:26

Guten Tag die Herrschaften

Melde mich wieder, ein kleines Problem ist aufgetreten oder besser gesagt eine Verständnisfrage.
Der SAT>IP Server kann nicht mehr auf gewisse Sender beim Satellit 19.2° umschalten (VL) und auf 13°Hotbird geht gar keine Ebene.

Kann sein dass sich die zwei Multischalter nicht vertragen?

Danke und Gruss
Zuletzt geändert von misaal am 24. Februar 2016 12:02, insgesamt 1-mal geändert.
Box: Vu+ Duo²
Image: Open ATV 5.1
Bildschirm: Samsung UE46F7090
Zubehör: HTPC NUC 5i5RYH Broadwell, Synology DS415+

Benutzeravatar
techno-com
Site Admin
Beiträge: 20124
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 423 Mal
Danksagung erhalten: 490 Mal
Kontaktdaten:

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon techno-com » 24. Februar 2016 11:55

Hi....

also die Verkabelung stimmt von (die Kaskadenausgänge vom JPS09 auf den Triax 09 Schalter).

Ist ggf. am Sat>IP Router falsche Eingangs-Einstellungen vorgenommen, dort ggf. "Quattro-LNB" als Versorgung statt "Quad-LNB" eingestellt ?
Siehe Bild in der Anlage aus der Inverto-Bedienungsanleitung dazu.

misaal hat geschrieben:Kann sein dass sich die zwei Multischalter nicht vertragen?

Nein, das kann nicht sein ! Sie müssen den IP-Router nur richtig einstellen, natürlich auch die Geräte die darauf zugreifen.

Hier noch ein Beitrag mit Bild von so einem ähnlichen Aufbau, dort aber nicht über Teinehmer-Ausgänge versorgt (dann wäre als Versorgung "Quattro-LNB" in den Einstellungen richtig da die Ebenen extra zugeführt werden) => Umbau Sat Anlage
Dateianhänge
Ebenen-Eingaenge_Zuordnung_HH_VH_HL_VL_Triax-Multischalter_TMS9x8P-Kaskadenausgang_Jultec-JPS09.jpg
Ebenen-Eingaenge_Zuordnung_HH_VH_HL_VL_Triax-Multischalter_TMS9x8P-Kaskadenausgang_Jultec-JPS09
Inverto_IDL-400s_Sat-IP-Router_Anleitung_Antennenkonfiguration_Quad-Quattro-Unicable-LNB_Seite14.PNG
Inverto_IDL-400s_Sat-IP-Router_Anleitung_Antennenkonfiguration_Quad-Quattro-Unicable-LNB_Seite14
Folgende Benutzer bedankten sich beim Autor techno-com für den Beitrag:
misaal (24. Februar 2016 12:31)
Bewertung: 33%
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

misaal
postet ab und zu
Beiträge: 27
Registriert: 28. Oktober 2015 15:07
Hat sich bedankt: 4 Mal

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon misaal » 24. Februar 2016 13:03

Was soll ich sagen, will mich ja nicht einschleimen aber super Support! :respekt:

Du kannst sicher sein die VU+ Solo 4K wird bei dir bestellt.

:thx
Box: Vu+ Duo²
Image: Open ATV 5.1
Bildschirm: Samsung UE46F7090
Zubehör: HTPC NUC 5i5RYH Broadwell, Synology DS415+

Benutzeravatar
techno-com
Site Admin
Beiträge: 20124
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 423 Mal
Danksagung erhalten: 490 Mal
Kontaktdaten:

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon techno-com » 24. Februar 2016 13:08

misaal hat geschrieben:Was soll ich sagen, will mich ja nicht einschleimen aber super Support! :respekt:

:thx
Schon geprüft ob das schon die Lösung war ? Was war es den, falsche Einstellung am Router (Quattro-LNB eingestellt ?) oder falsche Einstellung am Sat>IP Empfänger ?

misaal hat geschrieben:Du kannst sicher sein die VU+ Solo 4K wird bei dir bestellt.

Die lag doch sogar gestern + heute schon im Warenkorb von dir :1137
Ich seh das alles (vor allem wenn man im Shop-Kundenkonto eingeloggt ist).
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

misaal
postet ab und zu
Beiträge: 27
Registriert: 28. Oktober 2015 15:07
Hat sich bedankt: 4 Mal

Re: EFH best. SAT Umrüstung/Ergänzung JESS

Ungelesener Beitragvon misaal » 24. Februar 2016 14:19

Ja schon geprüft und es lag an den falschen Einstellung am SAT>IP-Server. (Quattro-LNB eingetellt)

techno-com hat geschrieben:Die lag doch sogar gestern + heute schon im Warenkorb von dir
Ich seh das alles (vor allem wenn man im Shop-Kundenkonto eingeloggt ist).

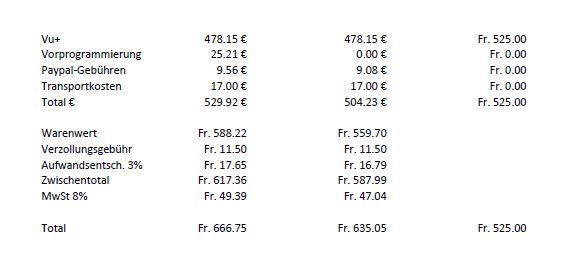

Ach so! :1137 Ich muss zugestehen ich war die Preise am Vergleichen.

Die Box an sich ist nicht viel teurer aber die Verzollung + Gebühren etc.
Dateianhänge
Preisvergleich_VU_Plus_Solo4K_Sat-Shop_Heilbronn
Box: Vu+ Duo²
Image: Open ATV 5.1
Bildschirm: Samsung UE46F7090
Zubehör: HTPC NUC 5i5RYH Broadwell, Synology DS415+





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag

Zurück zu „Fragen zu digitalen SAT- Einkabelsystemen“
