Umbau Kabel TV auf Sat Unicabel

Ungelesener Beitragvon Jungi » 25. November 2017 15:35

Hallo liebe Forum Gemeinde,

wir möchten gerne in unseren Einfamielienhaus mit Einliegerwohnung eine Unicabel Satanlage instalieren.
Die Leitungen von der Kabel TV Verteilung möchten wir gerne weiter nutzen.
Durch die zahlreichen Informationen aus dem Forum, habe ich nun folgende Planung zusammengestellt.

Siehe Anhang

Passt das soweit oder habe ich noch etwas vergessen helpmesmilie

Vielen Grüße und schon mal vorab vielen Dank.

T.Jung
Dateianhänge
IMG_0001.pdf
(726.47 KiB) 43-mal heruntergeladen

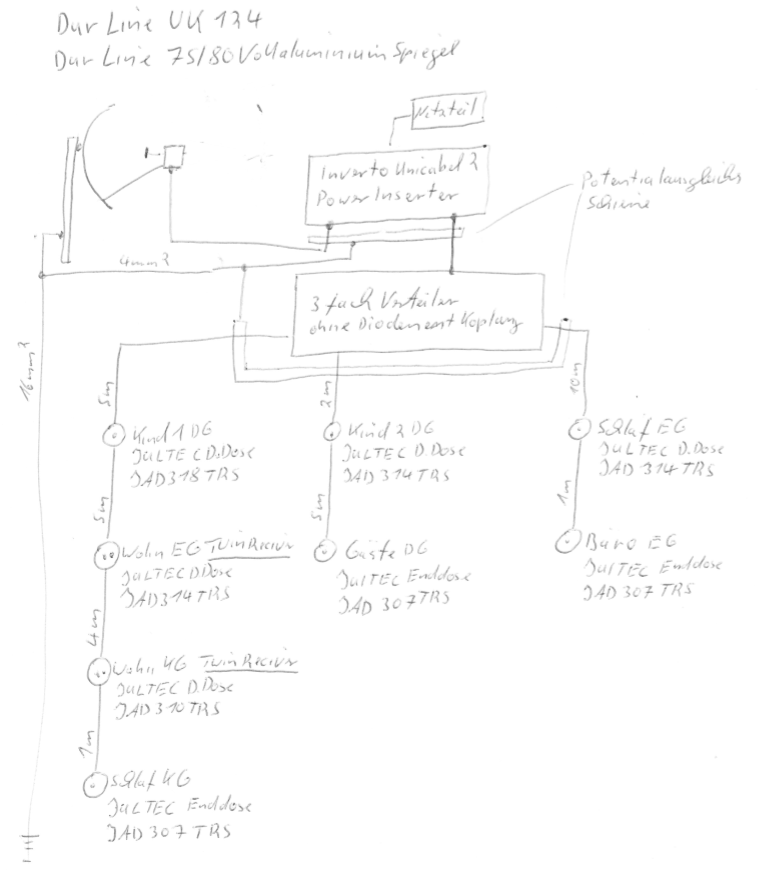

Dur-Line UK124 Einkabel-LNB Satanlage Planung 1
Zuletzt geändert von techno-com am 26. November 2017 09:42, insgesamt 1-mal geändert.
Grund: Edit by techno-com: .pdf in Bild umgewandelt und eingestellt



Benutzeravatar
techno-com
Site Admin
Beiträge: 18242
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Umbau Kabel TV auf Sat Unicabel

Ungelesener Beitragvon techno-com » 25. November 2017 15:52

Hallo...

Das wird so nie laufen, nie richtig !
In allen Beiträgen dieser Rubrik erklärt, siehe zb unter Unicable-Anlage Dur-Line UK 124 Aufbau verbessern

Weiterhin planen Sie hier mit Komponenten die wir gar nicht im Programm haben (Dosen).
Das das ein ganz anderer Verteiler rein muss ohne Dioden ist auch in jedem Beitrag erklärt.
Was war der Grundbeitrag hier im Forum für die bei dieser Planung ?


Gesendet von iPhone mit Tapatalk
Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Jungi
Neuling
Beiträge: 4
Registriert: 25. November 2017 14:54

Re: Umbau Kabel TV auf Sat Unicabel

Ungelesener Beitragvon Jungi » 25. November 2017 21:49

Hallo,

Was meinen sie "das wird so nie laufen" ? :1122
Was habe ich nicht beachtet oder ist ein anderes System Ratsam?

Habe die Planung nochmal überarbeitet.
Habe die Bauteile nun ausschließlich aus euren Programm verwendet,
leider konte ich keinen 3 fach verteiler ohne Diodenkoplung finden.

Gruß T.Jung
Dateianhänge
IMG_0003.pdf
(451.2 KiB) 46-mal heruntergeladen

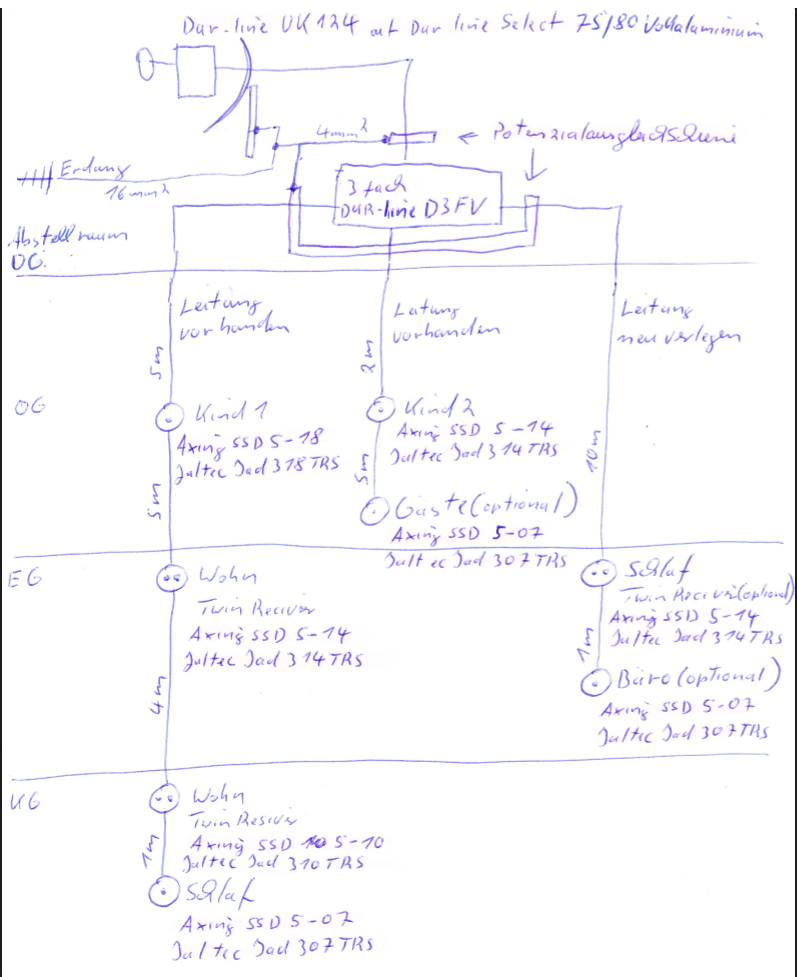

Dur-Line UK124 Einkabel-LNB Satanlage Planung 2 (mit Power-Inserter jetzt eingefügt)
Zuletzt geändert von techno-com am 26. November 2017 09:42, insgesamt 2-mal geändert.
Grund: Edit by techno-com: .pdf in Bild umgewandelt und eingestellt

Benutzeravatar
techno-com
Site Admin
Beiträge: 18242
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Re: Umbau Kabel TV auf Sat Unicabel

Ungelesener Beitragvon techno-com » 25. November 2017 21:56

Es gibt auch keinen 3-fach Verteiler ohne Dioden, daher gibt es dafür den 4-fach Verteiler dann (Kathrein EBC114). In zig Beiträgen parallel erklärt, einen sogar direkt verlinkt !
Es gibt keine Anlage die dauerhaft mit so einem Aufbau gut laufen/funktionieren wird !

Was haben sie jetzt wirklich alles gelesen ?? Diese Antwort fehlte z.B.

Billig planen und bauen ist sicher gut für die Hosentasche, aber für die Funktion nicht !
Und am lesen geht nix vorbei. Nur den verlinkten Beitrag lesen hätte alles erklärt schon und ihre Umplanung jetzt mit den Jultec-Dosen drin und einem Power-Inserter nur zusätzlich mit drni wäre zumindest jetzt dann mit dem passenden Verteiler gewesen .....


Gesendet von iPhone mit Tapatalk
Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18242
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Re: Umbau Kabel TV auf Sat Unicabel

Ungelesener Beitragvon techno-com » 26. November 2017 09:45

Ich kopiere meinen ersten Beitrag vom oben verlinkten Beitrag ( Unicable-Anlage Dur-Line UK 124 Aufbau verbessern ) nochmal hier rüber .... In den Beiträgen oben habe ich die .pdf Files in Bilder umgewandelt, passende Namen dafür vergeben und die dann zum Beitrag hinzu eingestellt.

techno-com hat geschrieben:Was haben sie den nach ihrer Vorstellung gelesen hier ?
Genau vor ihrer neuen Anfrage zu diesem immer wiederkehrenden Thema mit Problemen bei dCSS-LNBs gibt es hier Beiträge die ganz genau erklären was sie anfragen.
Kaufberatung - Wanddosen
Unicable LNBs "brauchbar" oder doch besser Etwas Anderes?
Austausch Twin bzw Quad-LNB
Fusion Kabel & Sat zu Unicable (2-FMH)

Ich bin mir sicher das solche Aufbauten mit guten Komponenten und richtiger Planung auch mal laufen (wie z.B. bei nur 3 Dosen in Reihe hintereinander, ohne Verteiler in der Anlage, passenden Koaxkabeln und Verwendung eines Power-Inserters für die Stromversorgung dieser sehr stromintensiven LNBs was einfach sehr oft gar nicht klappt - siehe z.B. Umstellung von Kabel-TV auf UniLNB, ist das so möglich? ), aber es gibt eben leider sehr viele Problemberichte und die sind alle erklärbar (siehe oben verlinkte Beiträge).

Bei ihnen sehe ich aber schon diodenentkoppelte Verteiler ("Sat-Anlage: Unicable Dur-Line UK 124 mit einmal Dur-line D3FV 3fach-Verteiler und 2x Dur-line D2FV 2fach-Verteiler"), und die sind hier im Aufbau vollkommen falsch .. in jedem der Beiträge direkt vor ihrer Anfrage genau erklärt.
Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Jungi
Neuling
Beiträge: 4
Registriert: 25. November 2017 14:54

Umbau Kabel TV auf Sat Unicabel

Ungelesener Beitragvon Jungi » 26. November 2017 11:10

Hallo,
anscheinend habe ich mir das zu leicht vorgestellt, Kabel TV gegen eine Satanlage zu tauschen.
Bin mir jetzt unsicher ob der Grundgedanke mit dem UK124 richtig ist.
Gerne lasse ich mich eines besseren belehren, soll auch nicht am Geld scheitern.
Wenn sie mir eine Empfehlung geben würden, wäre ich sehr dankbar.

Wie ich gelesen habe sind die Kabel auch wichtig. Es sind im Obergeschoß bis zum Erdgeschoß unbeschriftete Kabel mit CU Kern und CU Schirmung verlegt.
Ab Erdgeschoß zum Keller sind unbeschriftete Kabel mit silbernen Kern und silberner Schirmung verlegt.

Gruß t.Jung

Benutzeravatar
techno-com
Site Admin
Beiträge: 18242
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Umbau Kabel TV auf Sat Unicabel

Ungelesener Beitragvon techno-com » 26. November 2017 11:20

Jetzt mal anz ehrlich, haben sie den mehrfach jetzt verlinkten Beitrag nur mal angeklickt bzw dort nur eine Reihe davon gelesen ?
Scheint wirklich nicht annähernd so, den dann wären alle fragen sie immer und immer wieder kommen alle geklärt !?

Jungi hat geschrieben:Wie ich gelesen habe sind die Kabel auch wichtig.

Wo haben sie das gelesen ? Was war an dem Beitrag dann dazu unklar geschrieben und was wäre ihre Frage genau dazu ? Schon wieder fehlt die Quellen-Angabe ... oben schreiben sie auch das sie viel gelesen haben, dann kommt aber immer wieder durch das sogar der Verteiler noch immer falsch ist obwohl ich sogar direkt in den Beitrag verlinkt hatte der das haargenau erklärt.

Jungi hat geschrieben:Es sind im Obergeschoß bis zum Erdgeschoß unbeschriftete Kabel mit CU Kern und CU Schirmung verlegt.
Ab Erdgeschoß zum Keller sind unbeschriftete Kabel mit silbernen Kern und silberner Schirmung verlegt.

Diese Beschreibung vom Kabel ist wie „fahre ein Auto, gelb. Vorne hat es ein Lenkrad und es steht auf 4 Rädern“, wirklich was damit anfangen kann man also nicht!
Auf jedem Kabel steht ein Hersteller und eine Typenbezeichnung drauf, mit diesen Daten könnte man dann etwas anfangen .... ohne diese genauen Daten ist das alles eine Sache mit mehr Fragezeichen als irgendwelchen Daten mit denen man genau etwas anfangen könnte.
Ich habe auch keine Ahnung wo sie diese technischen Daten die die schreiben her haben, also das es sich um ein CU-Innenleiter und CU-Schirmung handeln soll !? Wie kommen sie an diese Daten zum Kabel ?


Alles sehr seltsam hier .... den das der „Grundgedanke“ nur auf dem Papier gut ausschaut, aber nie richtig funktionieren wird sollte mittlerweile durchgekommen sein. Vor allem wenn man ein wenig gelesen hat.....


Gesendet von iPhone mit Tapatalk
Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Jungi
Neuling
Beiträge: 4
Registriert: 25. November 2017 14:54

Re: Umbau Kabel TV auf Sat Unicabel

Ungelesener Beitragvon Jungi » 26. November 2017 13:37

Hallo,

so wie ich das verstehe macht es sinn einen Quad LNB zu nehmen
und über einen Unicabel Multischalter zu Verteilen.
Z.B Jultec_JPS0502-8
Bin ich da auf dem richtigen weg.

Gru? T.Jung

Benutzeravatar
techno-com
Site Admin
Beiträge: 18242
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Re: Umbau Kabel TV auf Sat Unicabel

Ungelesener Beitragvon techno-com » 26. November 2017 13:39

Nein, ein Quad LNB geht dafür nicht. Es wird ein Quattro LNB benötigt. Weiter ist das nur der Anfang von vielem was noch dazu gehört.
