Hallo zusammen,
wir sind gerade bei den Elektroinstallation. Ursprünglich wollte ich ein Kabel für jeden Raum zum LNB legen.
Dann hab ich mich an die Installation in meiner Wohnung erinnert (1 Kabel ins Haus - 2-fach Verteiler - Twin Tuner).
Möchte das im Haus jetzt genauso machen, nur mit mehr Teilnehmern.

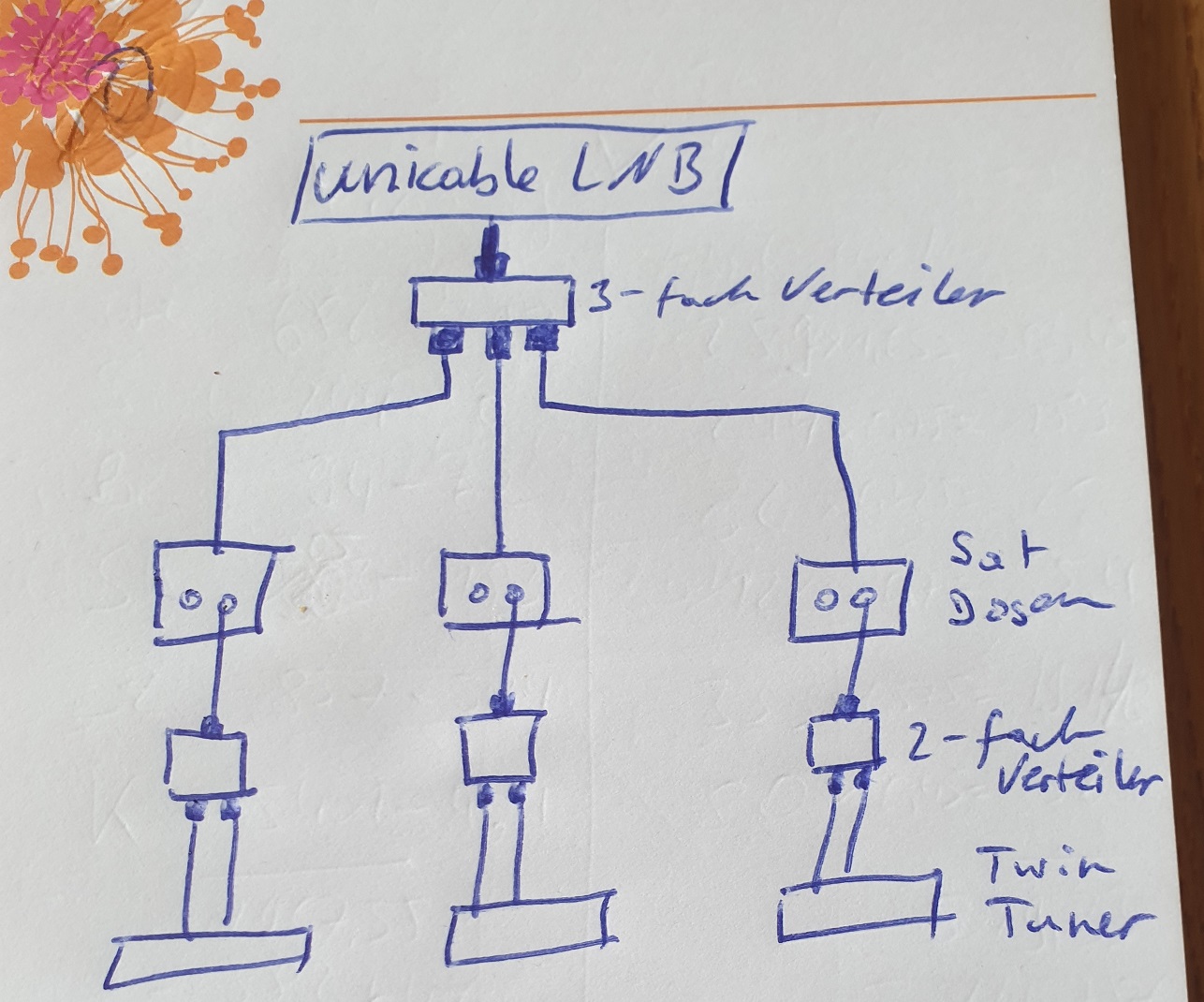

Würde das so wie im Bild funktionieren?
Also drei 2 Fach Verteiler nach einem 3 Fach Verteiler
Welche Nachteile hat die Verlegung wenns möglich ist?
Kabel sind alle relativ kurz.
Ab wann braucht man einen Multischalter? Habe den Sinn noch nie verstanden, eher für Mehrfamilienhäuser sinnvoll oder?
Hoffe ihr könnt mir helfen. Möchte ungern 2 Kabel in jedes Zimmer legen.
Grüße Peter
Unicable Verteilung EFH ohne Multischalter
Unicable Verteilung EFH ohne Multischalter
Zuletzt geändert von techno-com am 22. Februar 2023 10:54, insgesamt 1-mal geändert.
Grund: Edit by techno-com: Beitrag verschoben in die passende Rubrik vom Forum (von Rubrik "Fragen zu digitalen Sat-Einkabelsysteme" in Rubrik "Fragen zu Einkabel-LNBs") + Bildergröße angepasst + Bild zurecht gedreht für gerade Ansicht + Form
Grund: Edit by techno-com: Beitrag verschoben in die passende Rubrik vom Forum (von Rubrik "Fragen zu digitalen Sat-Einkabelsysteme" in Rubrik "Fragen zu Einkabel-LNBs") + Bildergröße angepasst + Bild zurecht gedreht für gerade Ansicht + Form
- techno-com
- Site Admin
- Beiträge: 21886
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 487 Mal
- Danksagung erhalten: 552 Mal
- Kontaktdaten:
Re: Unicable Verteilung EFH ohne Multischalter
Moderation:
Beitrag verschoben in die passende Rubrik vom Forum (von Rubrik "Fragen zu digitalen Sat-Einkabelsysteme" in Rubrik "Fragen zu Einkabel-LNBs" wie unter Fragen zu Einkabel-LNBs ? Bitte Kategorie beachten in der alten Rubrik oben angepinnt erklärt) + Bildergröße angepasst + Bild zurecht gedreht für gerade Ansicht + Formatierungen angepasst
Beitrag verschoben in die passende Rubrik vom Forum (von Rubrik "Fragen zu digitalen Sat-Einkabelsysteme" in Rubrik "Fragen zu Einkabel-LNBs" wie unter Fragen zu Einkabel-LNBs ? Bitte Kategorie beachten in der alten Rubrik oben angepinnt erklärt) + Bildergröße angepasst + Bild zurecht gedreht für gerade Ansicht + Formatierungen angepasst
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.
Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).
Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.
Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.
Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).
Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.
Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
- techno-com
- Site Admin
- Beiträge: 21886
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 487 Mal
- Danksagung erhalten: 552 Mal
- Kontaktdaten:
Re: Unicable Verteilung EFH ohne Multischalter
Hallo und

Was heißt hier "unsprünglich" ? Ich sehe aktuell in jeden Raum in der Planung ein eigenes Kabel ...

Was für ein LNB war das genau im alten Haus und was ist hier jetzt für ein LNB geplant ?kksoptik hat geschrieben: ↑22. Februar 2023 10:46Dann hab ich mich an die Installation in meiner Wohnung erinnert (1 Kabel ins Haus - 2-fach Verteiler - Twin Tuner).
Möchte das im Haus jetzt genauso machen, nur mit mehr Teilnehmern.
Würde das so wie im Bild funktionieren?
Also drei 2 Fach Verteiler nach einem 3 Fach Verteiler
Riesen Probleme mit diversen Unicable-/JESS-LNBs .... die haben meist (nicht allle) keine AGC (Auto-Gain Controll - automatische Verstärkungsregelung dann mit fixem Ausgangspegel ..) und über 2x Verteiler in Reihe (die übrigens genau passen müssten und die keine Diodenentkopplung haben dürften) eben sehr viel Dämpfung über eben diese Verteiler (2-fach Verteiler Kathrein EBC110 ca. 6-7dB und 3-fach Verteiler - den es gar nicht ohne Diodenentkopplung gibt, man müsste also hier einen 4-fach Verteiler Kathrein EBC114 nehmen und den 4. dann offenen Ausgang mit einem F-Endwiderstand DC-entkoppelt abschließen - dann noch einmal 9-10dB Dämpfung).
Das ist nicht so wichtig wenn es nicht gerade Kabelwege über 50m sind und das hängt auch vom Kabel selbst ab .... niemals Stahl-Kupfer (CCS) Kabel versenden, immer Voll-Kupfer Kabel (CCC) verwenden mit einem dicken Innenleiter. z.B. Dur-Line DUR95 ... dazu natürlich dann passende Stecker, siehe unter Montageanleitung Cabelcon Self-Install F-Stecker + QM-Quickmount Kompressions-Stecker
Nein, ein Multischalter hat nur Vorteile und der funktioniert eigentlich viel zuverlässiger ... schon so viele Unicable-/JESS-LNBs getauscht nach Problemen gegen einen Multischalter und dann waren alle Probleme weg.
Kommt ja auch darauf an wie sie das nutzen möchten in jedem Zimmer, "Twin-Versorgung" ist ja nicht alles heute ....
Siehe Such-TAG => tag/FBC-Frontend
Und jetzt weiß ich einfach nicht weiter was ich noch alles sagen soll .... daher empfehle ich mal zu lesen, dazu ein paar Such-TAGs die dabei alles was hier schon tlw. angeschnitten erklärt steht noch genauer erklären:
tag/dCSS-Probleme
Unicable Planung - Richtig?
Kabel auf Sat mit dem Dur-Line UK 124 Unicable 2
P.S. mein Tipp wäre ein Jultec JRS0502-8M/T Multischalter .... ein Ausgang direkt ins Wohnzimmer und ein Ausgang über einen 2-fach Verteiler wie o.g. aufgesplittet für die anderen beiden Räume. Damit wären dann im Wohnzimmer 8 Tuner möglich und in den beiden anderen Räumen ebenfalls 8 Tuner eben nur aufgeteilt. Dafür werden Dämpfungsglieder (Such-TAG => tag/Pegelanpassung + tag/Daempfungsglied + tag/Pegelberechnung ) notwendig. Das wird aber ganz sicher in vielen Beiträgen ganz genau erklärt unter eben dem passenden Such-TAG zum empfohlenen Multischalter => tag/JultecJRS0502-8T ).
Quelle: Neubau EFH, UniCable System
(die auch alles erklärt zum notwendigen Potentialausgleich => Erdung Satellitenanlage / Antennenmast + Potentialausgleich )
EFH Modernisierung der Komponenten vorerst Legacy, später Unicable + Planung Erstanlage Einkabel-Sat Anlage EFH 6-Zimmer erklärt noch mehr dazu
