Aufrüstung durchgeschleifte Antennenanlage auf SAT mittels Unicable

Ungelesener Beitragvon Jorgo » 19. Juli 2016 13:38

Hallo,

da ich kompletter Sat-Neuling bin, brauche ich Hilfe, zumal die Antennen-/Sat-/TV Techniker vor Ort (ungefähr Latitude 37.768, Longitude 21.340 = Mitte West-Peloponnes, GR) es allesamt mit mich nicht überzeugenden Begründungen abgelehnt haben, eine Unicable-Anlage zu planen bzw. auch noch zu installieren.

Jetzt muß ich also doch selbst ran und brauche eine einfache und standfest konzipierte Anlage, da ich nicht so oft für Ersatzteile nach Deutschland fahren will.

Vieles wird im Forum bereits beschrieben, aber alle User verfügen anscheinend schon über Grundkenntnisse, die ich mir irgendwie nicht anlesen kann.

Bis jetzt konnte ich noch nicht einmal sicher den am besten geeigneten Satelliten herausfinden, da auf verschiedenen Webseiten verschieden Empfehlungen auch bezüglich der Schüsselgrößen abgegeben werden. Laut Astra Homepage müßte eine 90iger Schüssel gut ausreichen, in Foren werden oft 120 cm und mehr empfohlen.

Den ersten Fehler habe ich ja wohl schon 1997 gemacht, als ich damals die angeblich am besten abgeschirmten Koaxialkabel mit durchgeschleiften Antennendosen und Abschlußwiderstand an der jeweils letzten Dose verlegt habe: 2 Leitungen mit jeweils 3 Antennendosen; gleicher Ausgangspunkt, größte Leitungslänge ungefähr 25 m, die andere ca. 12 m. Das alles hat aber bis jetzt gereicht und und liefert mit Verstärker auch bei DVB-T2 hier einwandfreien Empfang ohne Klötzchen; natürlich nur griechische Kanäle. Weitere Fehler sollten aber jetzt nicht mehr folgen.

Jetzt will ich mittels Sat-Empfang zusätzlich auch deutschsprachige Sender in das Kabel einspeisen; natürlich ohne neue Kabel und ohne evtl. Stemm- und Bohrarbeiten.

Soweit ich die Beschreibungen im Shop und im die Beiträge im Forum verstanden habe, läßt sich das mittels Unicabel-Gerätschaften einrichten.

Ich brauche eigentlich alles außer den bereits verlegten Kabeln und einem Mast für die Schüssel, den ich bereits montiert habe (natürlich noch ungeerdet, da das hier weder für Schüsseln noch für Häuser üblich ist. Das werde ich jetzt aber im Zuge dieser Maßnahme noch erledigen, da mir hier die Gewitter noch heftiger erscheinen als in Deutschland).

Erwähnen sollte ich noch, daß alle Bauteile im Dachinnenbereich (Verstärker, Unicable-Verteiler etc.) extrem hitzefest sein sollten, da im Sommer dort tagsüber bis zu 60° Lufttemperatur erreicht werden.

Wenn es kostengünstiger und oder einfacher sein sollte, wäre es zukünftig auch akzeptabel, wenn auf jeder Leitung bei der 1. und 2. Dose immer nur das gleiche Programm empfangbar wäre.

Sind meine Vorgaben überhaupt realisierbar? Wenn ja, was würden Sie empfehlen:

welche Schüssel mit welcher Größe?
welche(s) LNB?
welche Dosen (ggf. je Leitung je 2 Durchgangsdosen und 1 Enddose mit Abschlußwiderstand)?
welche (guten) Receiver für die (evtl.?) schwierige geographische Lage?
ob und wie muß evtl. das griechische DVB-T2 Signal vor der Eisnpeisung in die neuen Komponenten verstärkt werden?

Danke und Gruß Jorgo



Benutzeravatar
techno-com
Site Admin
Beiträge: 17951
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 329 Mal
Danksagung erhalten: 441 Mal
Kontaktdaten:

Re: Aufrüstung durchgeschleifte Antennenanlage auf Sat mittels Unicable

Ungelesener Beitragvon techno-com » 19. Juli 2016 14:05

Jorgo hat geschrieben:Hallo,

Hallo und Herzlich Willkommen im Forum :freunde

Jorgo hat geschrieben:Vieles wird im Forum bereits beschrieben, aber alle User verfügen anscheinend schon über Grundkenntnisse, die ich mir irgendwie nicht anlesen kann.

Was haben sie den bisher genau gelesen, z.B. diesen gerade parallel laufenden Beitrag der alle anderen wichtigen und erklärenden Beiträge dazu verlinkt ?
Umrüstung Kabel auf SAT (System Unicable)
Hier haben nur 10% der Leute Grundkenntnisse, das wird in jedem Beitrag meist von A-Z für absolute Newbies erklärt :1128
Fachbegriffe und technische Funktionen/Features werden hier erklärt in einem extra Beitrag => Jultec - Fachbegriffe (Erklärung)

Jorgo hat geschrieben:Bis jetzt konnte ich noch nicht einmal sicher den am besten geeigneten Satelliten herausfinden, da auf verschiedenen Webseiten verschieden Empfehlungen auch bezüglich der Schüsselgrößen abgegeben werden. Laut Astra Homepage müßte eine 90iger Schüssel gut ausreichen, in Foren werden oft 120 cm und mehr empfohlen.

Deutsches Fernsehen => http://www.lyngsat.com/freetv/Germany.html
Da werden sie sehen das alles auf Astra 19.2 Grad Ost übertragen wird, nur von diesem Satelliten ist hier im Forum auch eigentlich immer die Rede.
Und was ich da sehe unter:
http://de.ses.com/5137279/fleet-coverag ... &posId=196
http://apps.ses.com/
http://www.satzentrale.de/sat/eirp.shtml
.... ist das tlw. sogar 60cm (gute Antenne, Qualitätshersteller und keine Baumarkt-Ware ..) ausreichen, zur Sicherheit und für einen dauerhaften guten Empfang sollte man dann aber auf 85cm gehen (Gibertini OP 85 SE).

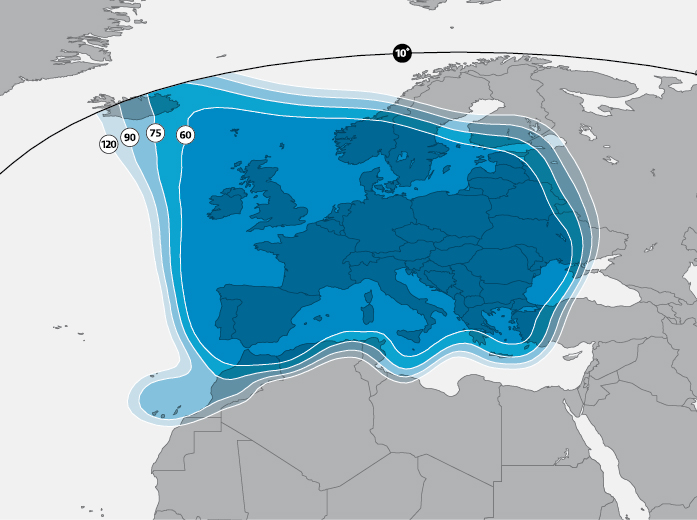

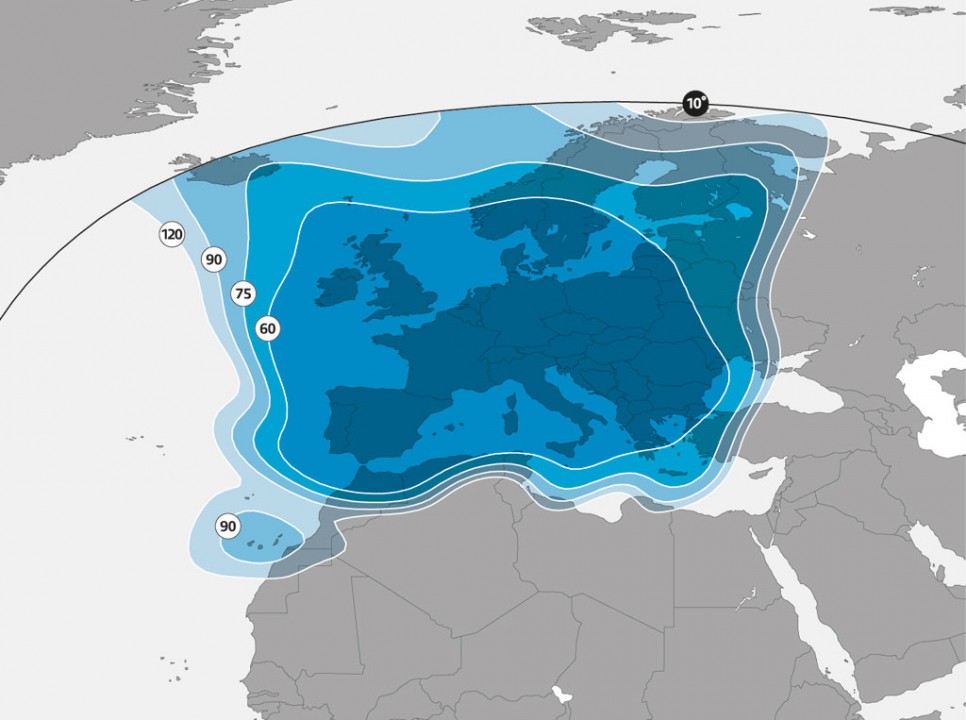

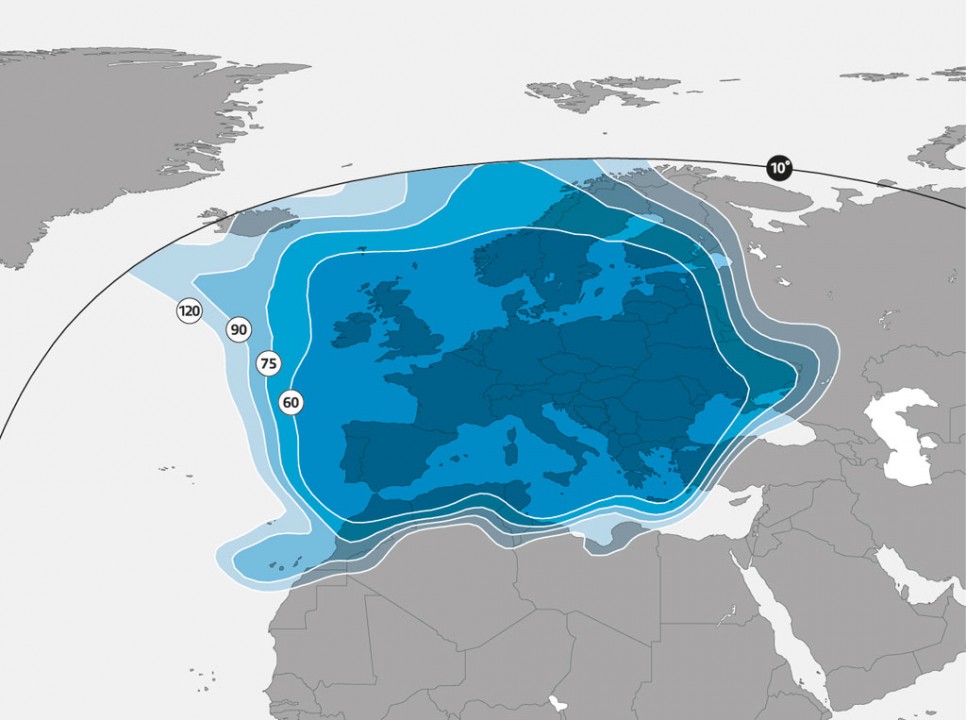

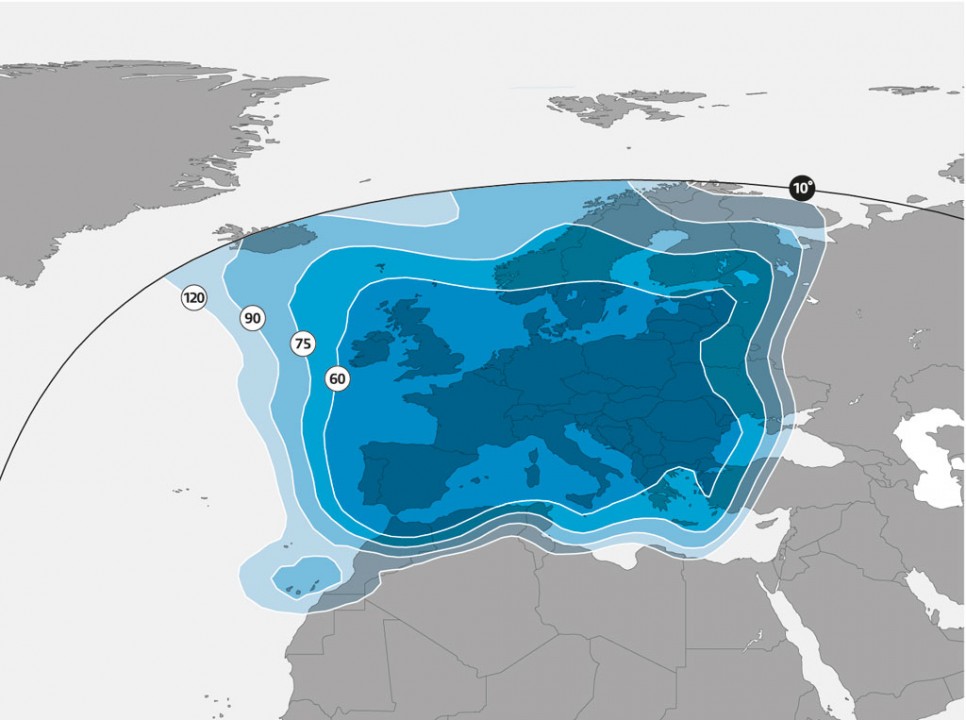

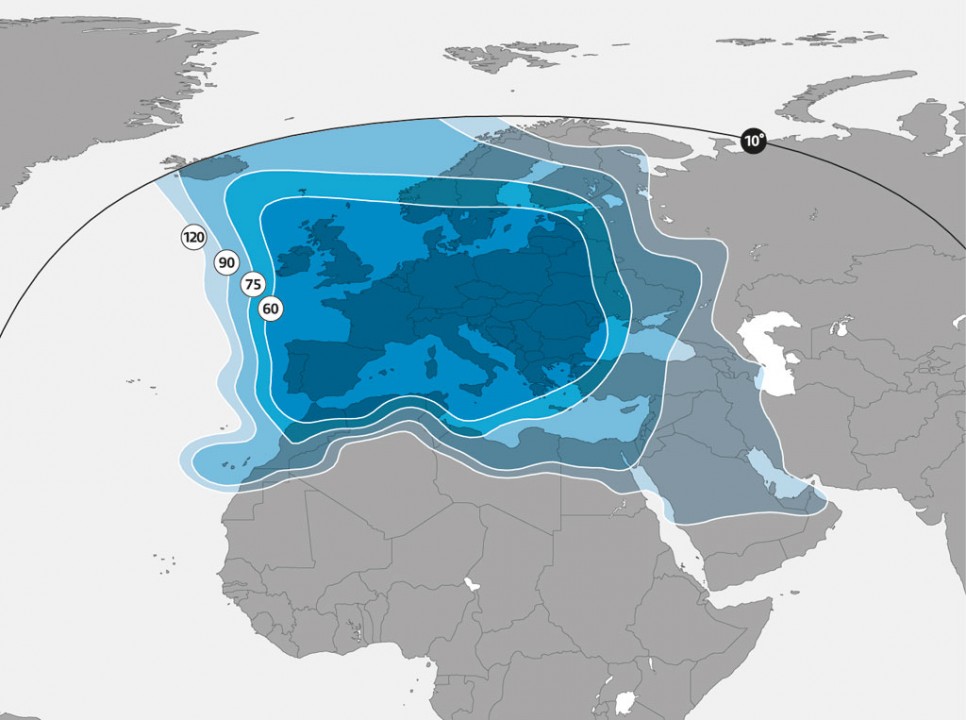

Hier Bilder der Astra Auslechtzone für alle Astra-Satelliten auf dieser Position mit Angabe darin was für Antennengrößen mind. benötigt werden:
astra-1kr_europe_ku_band_beam_M
astra-1l_europe_ku_band_beam_M
astra-1m_europe_ku_band_wide_beam_M
astra-1m_europe_ku_band_beam_M
ASTRA_1N_pan-european_ku_band_beam3_M


Jorgo hat geschrieben:Den ersten Fehler habe ich ja wohl schon 1997 gemacht, als ich damals die angeblich am besten abgeschirmten Koaxialkabel mit durchgeschleiften Antennendosen und Abschlußwiderstand an der jeweils letzten Dose verlegt habe: 2 Leitungen mit jeweils 3 Antennendosen; gleicher Ausgangspunkt, größte Leitungslänge ungefähr 25 m, die andere ca. 12 m.

Hier fehlt ein kompletter Kabelplan mit Einzeichnungen wo überall ein Receiver/Twin-Receiver betrieben werden soll .... also vor allem mal die Anzahl der gewünschten Tuner die versorgt werden sollen (Twin-Receiver = 2 Tuner).

Jorgo hat geschrieben:Ich brauche eigentlich alles außer den bereits verlegten Kabeln und einem Mast für die Schüssel, den ich bereits montiert habe (natürlich noch ungeerdet, da das hier weder für Schüsseln noch für Häuser üblich ist. Das werde ich jetzt aber im Zuge dieser Maßnahme noch erledigen, da mir hier die Gewitter noch heftiger erscheinen als in Deutschland).

Die Erdungsvorschriften sind EU-Vorgabe und damit auch in Griechenland ("noch" :1114 ) gültig.

Jorgo hat geschrieben:Erwähnen sollte ich noch, daß alle Bauteile im Dachinnenbereich (Verstärker, Unicable-Verteiler etc.) extrem hitzefest sein sollten, da im Sommer dort tagsüber bis zu 60° Lufttemperatur erreicht werden.

Das ist bei Jultec-Geräten absolut kein Problem, da ist kein "Elko" (Kondensator) verbaut der austrocknen könnte. Nur in deren Netzteilen sind solche verbaut, bisher gab es bei diesen hochwertigen Bauteilen aber auch noch nie Probleme.
Geschmolzen ist da erst in einem Test dann etwas wenn die Lötlitze flüssig wurde, und dafür benötigt man Temperaturen jenseits der 160-170 Grad Celsius.

Jorgo hat geschrieben:Wenn es kostengünstiger und oder einfacher sein sollte, wäre es zukünftig auch akzeptabel, wenn auf jeder Leitung bei der 1. und 2. Dose immer nur das gleiche Programm empfangbar wäre.

Das wäre aber eine Grobschlosser-Lösung und für die Zukunft keine gute Planung jetzt .... einmal richtig und dann ist Schluss mit Pfusch.

Jorgo hat geschrieben:Sind meine Vorgaben überhaupt realisierbar? Wenn ja, was würden Sie empfehlen:

welche Schüssel mit welcher Größe?
welche(s) LNB?
welche Dosen (ggf. je Leitung je 2 Durchgangsdosen und 1 Enddose mit Abschlußwiderstand)?
welche (guten) Receiver für die (evtl.?) schwierige geographische Lage?

Lesen sie mal den oben verlinkten Beitrag, der sollte (wie auch 75% der anderen hier in dieser Rubrik) jetzt alles erklären.

Jorgo hat geschrieben:ob und wie muß evtl. das griechische DVB-T2 Signal vor der Eisnpeisung in die neuen Komponenten verstärkt werden?

Mit einer gewissen Verstärkung (Verstärker scheint ja vorhanden, nur keine Angabe was für einer !) geht das immer ... kommt aber auf die genaue Umsetzung der Anlage am Ende dann auch an.

Jorgo hat geschrieben:....., da ich nicht so oft für Ersatzteile nach Deutschland fahren will.

Sie möchten eine Antenne dann im Auto/Flugzeug transportieren ? Extra nach Deutschland fahren fürs Einkaufen ?
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Jorgo
Neuling
Beiträge: 2
Registriert: 16. Juli 2016 18:30

Re: Aufrüstung durchgeschleifte Antennenanlage auf SAT mittels Unicable

Ungelesener Beitragvon Jorgo » 22. Juli 2016 17:26

Sehr geehrter Herr Uhde,

vielen Dank für Ihre Geduld, auch wenn Sie 1000 mal am Tag eigentlich schon beantwortete Fragen noch einmal gestellt bekommen.

Aber bis auf den Beitrag Aufrüstung für UK Empfang (UK hatte ich Großbritannien zugeordnet und damit verworfen) hatte ich eigentlich das Forum durchforstet.

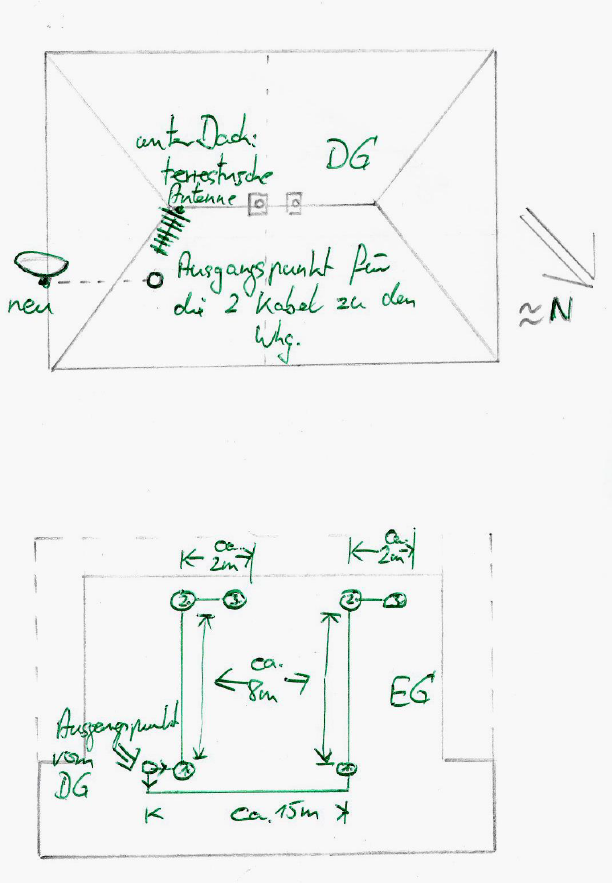

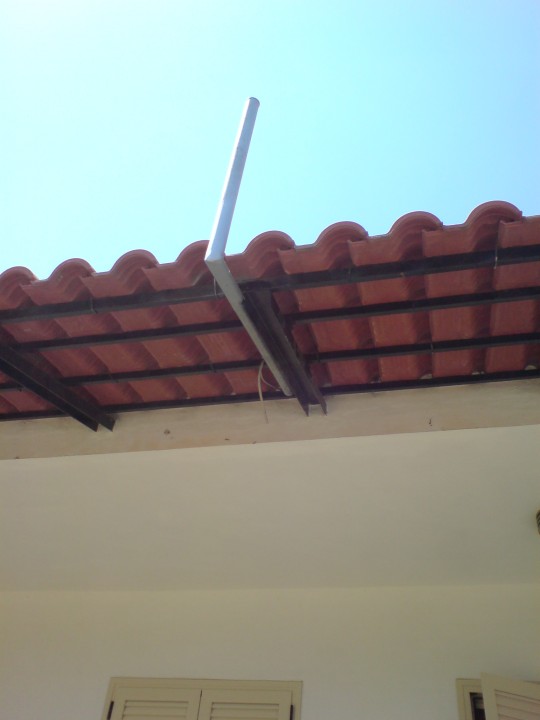

Jetzt füge ich also eine bemaßte Leitungsskizze und eine Foto vom Montagemast bei, der übrigens schon über die Eisensparren „vorgeerdet“ ist.
