SAT-Anlage auf Garagendach

Ungelesener Beitragvon kernm23 » 27. April 2016 13:02

Ich möchte eine Selfsat (4 Teilnehmer) auf dem Flachdach einer Betonfertiggarage installieren. Es liegt ein Leerrohr vom Technikraum in die Garage, wo die Kabel durchgeführt werden. Die Kabelführung soll dann durch die Garagenwand auf das Garagendach erfolgen.
Gibt es spezielle Vorrichtungen/Befestigungen für Kabelführung durch Garagenwand auf Garagendach?

Was gibt es bei der Montage auf dem Garagendach zu beachten? Welcher Ständer wäre zu empfehlen? Ist eine Montage und Ausrichtung für Laien machbar oder muss ich zwingend Elektriker beauftragen? Was gibt es zu beachten? Vielleicht kann mir auch jemand Bilder zusenden, wie bereits Vorhaben ausgeführt wurde.

Montage auf dem Hausdach geht nicht, da komplett PV. Montage an der Garagenwand möchte ich aus optischen Gründen nicht.

Danke



Benutzeravatar
techno-com
Site Admin
Beiträge: 18333
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: SAT-Anlage auf Garagendach

Ungelesener Beitragvon techno-com » 27. April 2016 13:14

Hallo und Herzlich Willkommen im Forum :freunde

kernm23 hat geschrieben:Es liegt ein Leerrohr vom Technikraum in die Garage, wo die Kabel durchgeführt werden. Die Kabelführung soll dann durch die Garagenwand auf das Garagendach erfolgen.
Gibt es spezielle Vorrichtungen/Befestigungen für Kabelführung durch Garagenwand auf Garagendach?

Warum verwenden sie nicht hier auch einfach ein Leerrohr dafür ? UV-beständig sollten diese Leerohre bei Außenverlegung dann sein.
Abdichtung ist eine andere Sache, dafür gibt es aber genug Spezialkleber.

kernm23 hat geschrieben:Was gibt es bei der Montage auf dem Garagendach zu beachten?

Hier gelten die Erdungsvorschriften genau so wie bei einer Wand- oder gar Dach-Montage (diese übrigens ebenfalls für die PV-Anlage).
Erdung Satellitenanlage / Antennenmast + Potentialausgleich + Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich
Koaxkabel im Außenbereich natürlich auch UV-beständig => Foren-Google-Suche dazu

kernm23 hat geschrieben:Welcher Ständer wäre zu empfehlen?

Dur-Line Herkules Balkonständer/Plattenständer

kernm23 hat geschrieben:Ist eine Montage und Ausrichtung für Laien machbar oder muss ich zwingend Elektriker beauftragen? Was gibt es zu beachten?

Kurzanleitung Satantenne ausrichten + Gesamtinbetriebnahme

kernm23 hat geschrieben:Vielleicht kann mir auch jemand Bilder zusenden, wie bereits Vorhaben ausgeführt wurde.

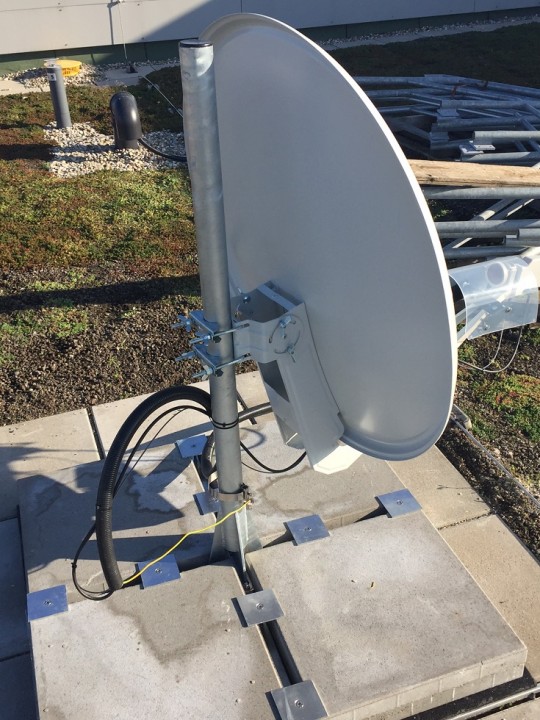

Hier habe ich 3 Bilder einer Montage von uns auf einem Krankenhaus-Dach (8. OG), hier aber mit dem XXL-Bodenständer von Dur-Line und 8 Platten da die Antenne sehr groß war und es da sehr windig ist. Da muss alles 100%ig passen, sonst meckern gleich hunderte von Patienten :1131
